Netzwerkkonfiguration für das Array Enclosure mit 10 GbE/10GBase-T
Controller-Modulen (zwei Ports)
Der gesamte iSCSI-, Remote Copy- und Verwaltungsdatenverkehr wird durch diese Ports weitergeleitet.
Die Ports werden für Redundanz und Leistung während der Prozedur der Konfigurationseinrichtung im
Verbund verwendet.
Physische und räumliche Anforderungen
•
Verbinden Sie 10G-1 und 10G-2 an jedem Controller mit einem Switch (vier 10 GbE-Verbindungen)
•
Die beiden 1 GbE Ports müssen deaktiviert werden
Erforderliche IP-Adressen
•
Zwei für das 10 GbE/10GBase-T Netzwerk auf Controller 1
•
Zwei für das 10 GbE/10GBase-T Netzwerk auf Controller 2
•
Einer für die VIP
•
Alle anderen Schnittstellen sind deaktiviert
Die folgende Abbildung veranschaulicht die beschriebene Verkabelung.
4

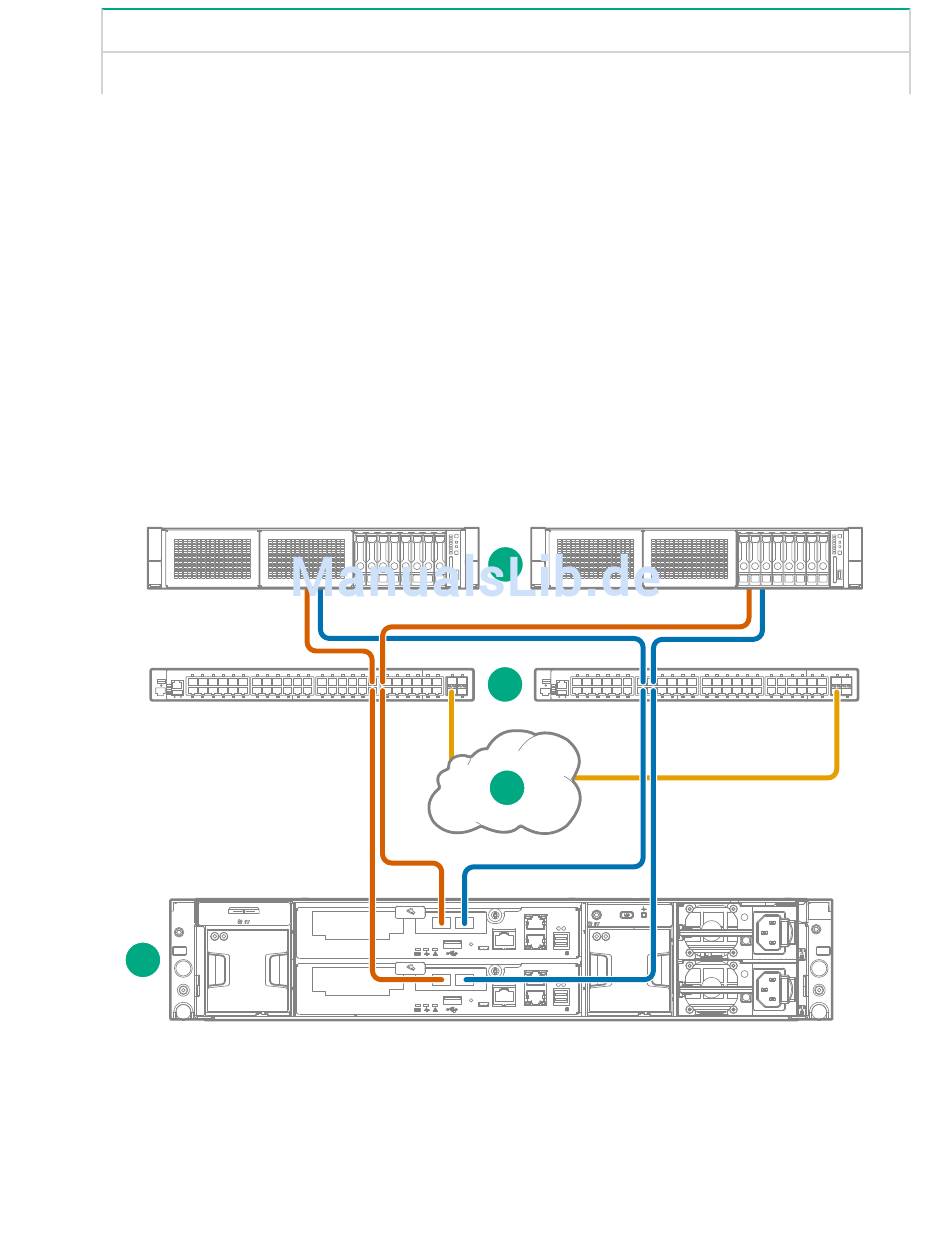

Abbildung 16: Konfiguration mit vier 10 GbE / 10GBase-T Ports und zwei Switches
36
Netzwerkkonfiguration für das Array Enclosure mit 10 GbE/10GBase-T Controller-Modulen (zwei Ports)
