Verbindung mit drei Drive Enclosures
1
2
3
4

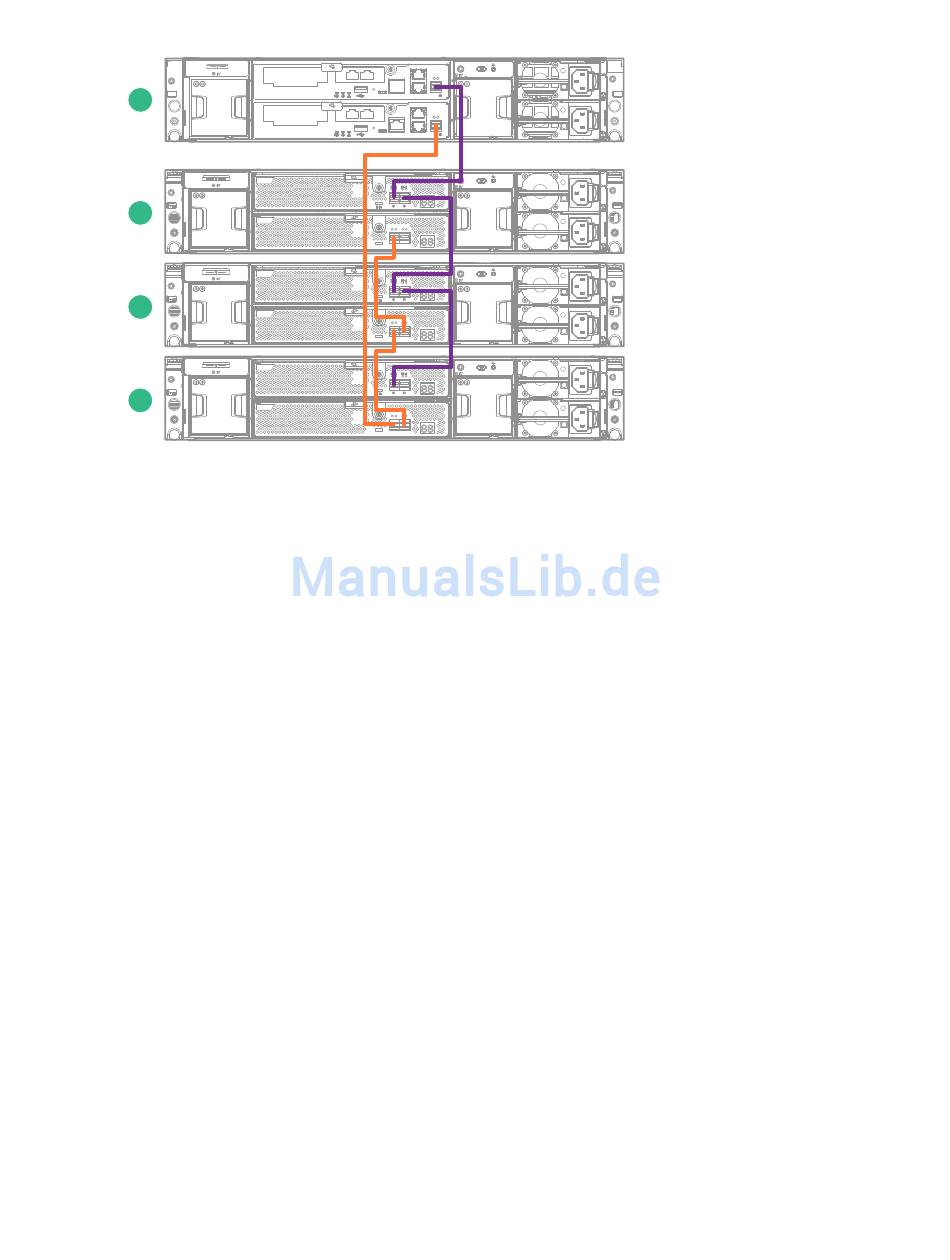

Abbildung 20: Verkabelungskonfiguration für drei Drive Enclosures
1. Array Enclosure
2. Drive Enclosure 1
1. Verbinden Sie DP-1 am Storage Controller in Steckplatz 1 mit DP-1 am I/O-Modul in Steckplatz 1 des
ersten Drive Enclosures.
2. Verbinden Sie DP-2 am I/O-Modul im Steckplatz 1 des ersten Drive Enclosures mit DP-1 am I/O-
Modul im Steckplatz 1 des zweiten Drive Enclosures.
3. Verbinden Sie DP-2 am I/O-Modul im Steckplatz 1 des zweiten Drive Enclosures mit DP-1 am I/O-
Modul im Steckplatz 1 des dritten Drive Enclosures.
4. Verbinden Sie DP-1 am Storage Controller in Steckplatz 2 mit DP-1 am I/O-Modul in Steckplatz 2 des
dritten Drive Enclosures.
5. Verbinden Sie DP-2 am I/O-Modul im Steckplatz 2 des dritten Drive Enclosures mit DP-1 am I/O-
Modul im Steckplatz 2 des zweiten Drive Enclosures.
6. Verbinden Sie DP-2 am I/O-Modul im Steckplatz 2 des zweiten Drive Enclosures mit DP-1 am I/O-
Modul im Steckplatz 2 des ersten Drive Enclosures.
Verbundschnittstellenkonfiguration
In einem HPE StoreVirtual 3200 Storage System müssen die 1GbE und 10GbE/10GBase-T Schnittstellen
sowohl an iSCSI- als auch an Fibre Channel Ethernet-Netzwerken mit Verbundschnittstellen konfiguriert
werden.
Verbundschnittstellen bieten die folgenden Vorteile:
•
Routingprobleme werden verhindert.
•
Verteilt den ausgehenden Netzwerkverkehr auf alle physischen Schnittstellen.
Beachten Sie bei der Planung Ihrer Netzwerkkonfiguration Folgendes, um sicherzustellen, dass der
Verbund korrekt eingerichtet wird:
40
Verbindung mit drei Drive Enclosures
3. Drive Enclosure 2
4. Drive Enclosure 3
