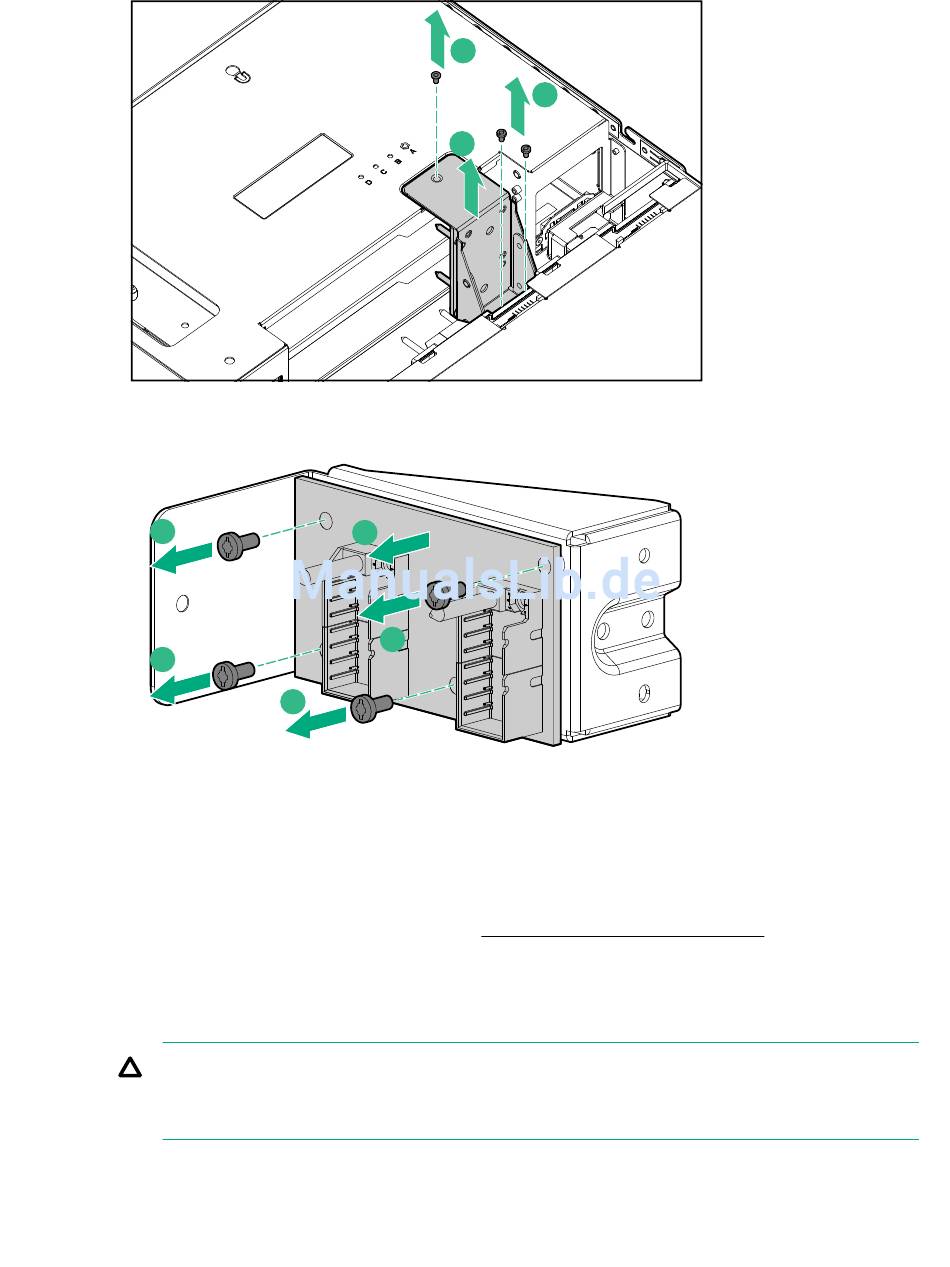

10. Entfernen Sie das ICL-Board aus der Halterung, indem Sie die vier Befestigungsschrauben
entfernen (1), wie in der folgenden Abbildung gezeigt.
1
1

Einbauen der ICL

Prozedur
1. Bringen Sie die Ersatz-ICL-Platine mit den vier Befestigungsschrauben auf der Einbauhalterung an.
2. Bringen Sie die ICL-Halterung mithilfe der drei Halterungs-Befestigungsschrauben an.
3. Bauen Sie beide Controller-Module ein. Siehe Einbauen von Controller-Modulen auf Seite 62.
4. Bringen Sie die Enclosure-Abdeckung an, und drücken Sie die Abdeckungsverriegelung nach unten,
um die Verriegelung zu schließen.
5. Bauen Sie das Enclosure in das Rack ein.
6. Ziehen Sie die vorderen Befestigungsschrauben fest.
ACHTUNG:
Die vordere CTO-Halteschraube muss bei der Verwendung des Enclosures im Rack immer
angebracht sein.
7. Schließen Sie alle Kabel wieder am Enclosure, an einschließlich der Netzkabel.
1
2
2
1
1
1
