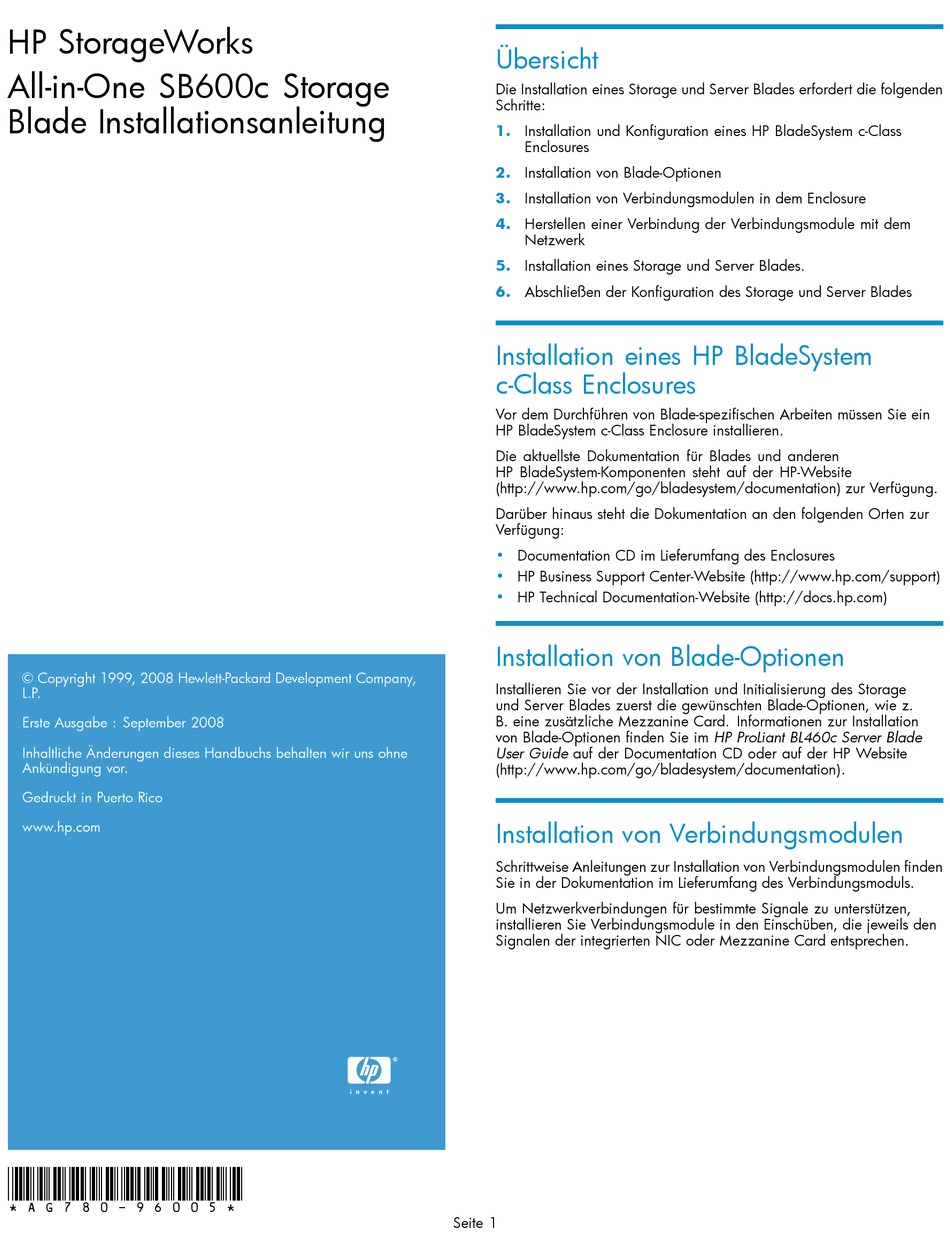

HP StorageWorks
All-in-One SB600c Storage
Blade Installationsanleitung
© Copyright 1999, 2008 Hewlett-Packard Development Company,
L.P.
Erste Ausgabe : September 2008
Inhaltliche Änderungen dieses Handbuchs behalten wir uns ohne
Ankündigung vor.
Gedruckt in Puerto Rico
www.hp.com
*AG780-96005*
Übersicht
Die Installation eines Storage und Server Blades erfordert die folgenden
Schritte:
1.
Installation und Konfiguration eines HP BladeSystem c-Class
Enclosures
2.
Installation von Blade-Optionen
3.
Installation von Verbindungsmodulen in dem Enclosure
4.
Herstellen einer Verbindung der Verbindungsmodule mit dem
Netzwerk
5.
Installation eines Storage und Server Blades.
6.
Abschließen der Konfiguration des Storage und Server Blades
Installation eines HP BladeSystem
c-Class Enclosures
Vor dem Durchführen von Blade-spezifischen Arbeiten müssen Sie ein
HP BladeSystem c-Class Enclosure installieren.
Die aktuellste Dokumentation für Blades und anderen
HP BladeSystem-Komponenten steht auf der HP-Website
(http://www.hp.com/go/bladesystem/documentation) zur Verfügung.
Darüber hinaus steht die Dokumentation an den folgenden Orten zur
Verfügung:
•
Documentation CD im Lieferumfang des Enclosures
•
HP Business Support Center-Website (http://www.hp.com/support)
•
HP Technical Documentation-Website (http://docs.hp.com)
Installation von Blade-Optionen
Installieren Sie vor der Installation und Initialisierung des Storage
und Server Blades zuerst die gewünschten Blade-Optionen, wie z.
B. eine zusätzliche Mezzanine Card. Informationen zur Installation
von Blade-Optionen finden Sie im HP ProLiant BL460c Server Blade
User Guide auf der Documentation CD oder auf der HP Website
(http://www.hp.com/go/bladesystem/documentation).
Installation von Verbindungsmodulen
Schrittweise Anleitungen zur Installation von Verbindungsmodulen finden
Sie in der Dokumentation im Lieferumfang des Verbindungsmoduls.
Um Netzwerkverbindungen für bestimmte Signale zu unterstützen,
installieren Sie Verbindungsmodule in den Einschüben, die jeweils den
Signalen der integrierten NIC oder Mezzanine Card entsprechen.
Seite 1
