Verbindung mit zwei Drive Enclosures

1
2
3

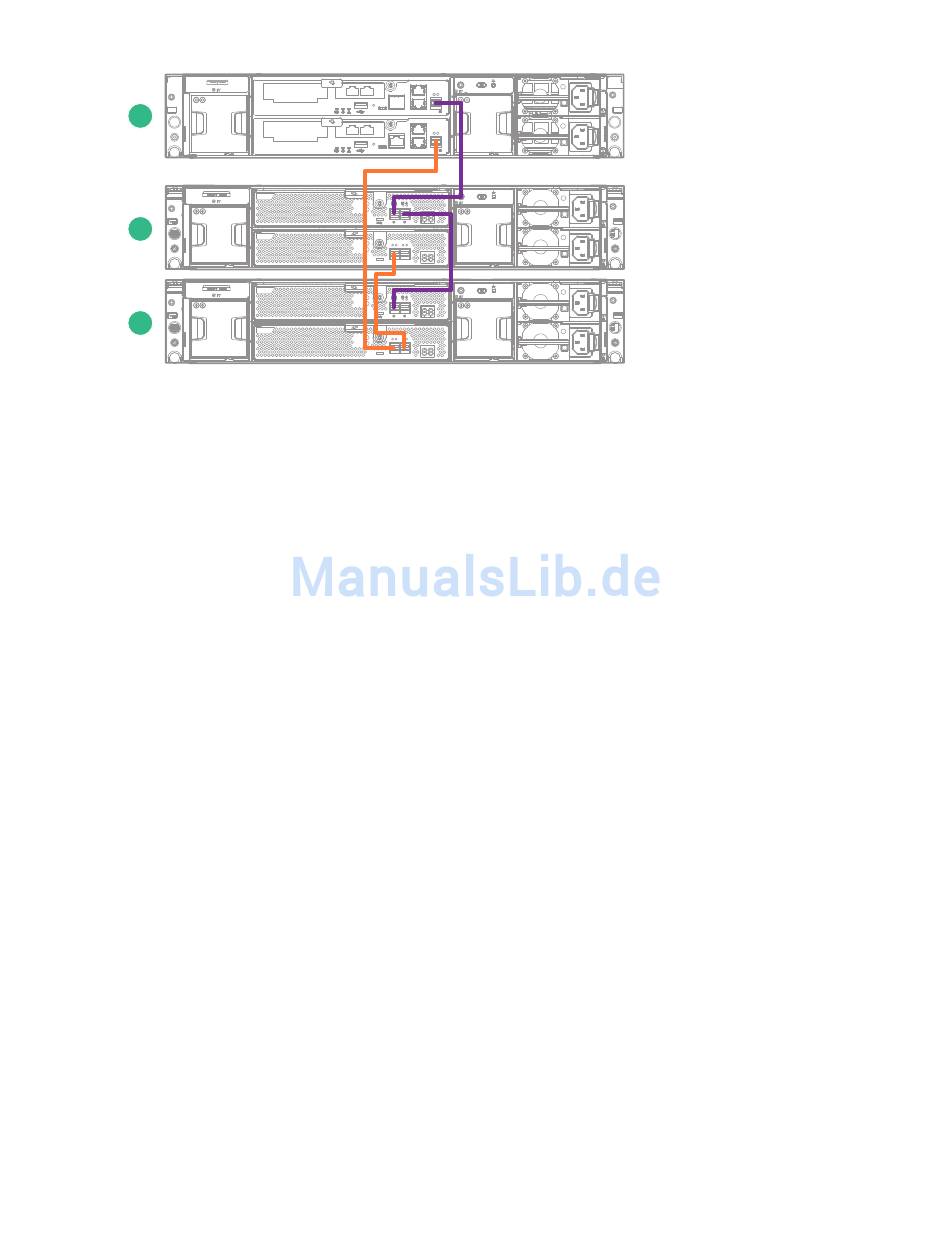

Abbildung 19: Verkabelungskonfiguration bei zwei Drive Enclosures
1. Array Enclosure
2. Drive Enclosure 1
1. Verbinden Sie DP-1 am Storage Controller in Steckplatz 1 mit DP-1 am I/O-Modul in Steckplatz 1 des
ersten Drive Enclosures.
2. Verbinden Sie DP-2 am I/O-Modul im Steckplatz 1 des ersten Drive Enclosures mit DP-1 am I/O-
Modul im Steckplatz 1 des zweiten Drive Enclosures.
3. Verbinden Sie DP-1 am Storage Controller in Steckplatz 2 mit DP-1 am I/O-Modul in Steckplatz 2 des
zweiten Drive Enclosures.
4. Verbinden Sie DP-2 am I/O-Modul im Steckplatz 2 des zweiten Drive Enclosures mit DP-1 am I/O-
Modul im Steckplatz 2 des ersten Drive Enclosures.
3. Drive Enclosure 2
