8. Schließen Sie die Kabel wieder an der Steckdose an.
9. Bringen Sie die Enclosure-Abdeckung an, und drücken Sie die Abdeckungsverriegelung nach unten,
um die Verriegelung zu schließen.
10. Schieben Sie das Enclosure in das Rack.
11. Führen Sie einen der folgenden Schritte aus, je nachdem, die welche Art von Enclosure beteiligt ist.
a. Wenn Sie die Backplane in einem Drive Enclosure austauschen, bauen Sie nur die oberen I/O-
Module ein. Siehe Installieren eines I/O-Moduls auf Seite 64.
b. Wenn Sie die Backplane in einem Array Enclosure austauschen, bauen Sie nur die oberen
Controller-Module ein. Siehe Einbauen von Controller-Modulen auf Seite 62.
12. Bauen Sie die Netzteile ein. Siehe Installieren eines Netzteils auf Seite 66
13. Bauen Sie die Lüftermodule ein. Siehe Einbau eines Lüftermoduls auf Seite 67.
14. Installieren Sie die Laufwerke in denselben Einschüben, in denen sie sich auch im ursprünglichen
Enclosure befunden haben. Siehe Einbau eines Laufwerks.
15. Schließen Sie alle Kabel wieder am Enclosure, an einschließlich der Netzkabel.
16. Wenn das Enclosure seine Einschaltsequenz abgeschlossen hat, führen Sie einen der folgenden
Schritte aus, je nachdem, welche Art von Enclosure vorliegt.
a. Wenn Sie die Backplane in einem Drive Enclosure austauschen, bauen Sie nur die unteren I/O-
Module ein. Siehe Installieren eines I/O-Moduls auf Seite 64.
b. Wenn Sie die Backplane in einem Array Enclosure austauschen, bauen Sie nur die unteren
Controller-Module ein. Siehe Einbauen von Controller-Modulen auf Seite 62 .
Überprüfen des Enclosure Backplane-Betriebs
Prozedur
1. Wenn das zweite I/O-Modul oder Controller-Modul die Einschaltsequenz abgeschlossen hat,
überprüfen Sie alle Enclosurestatus-LEDs, um sicherzustellen, dass das Enclosure einwandfrei
arbeitet. Weitere Informationen finden Sie unter Status-LED-Beschreibungen auf Seite 15.

Austauschen eines Fibre Channel SFP

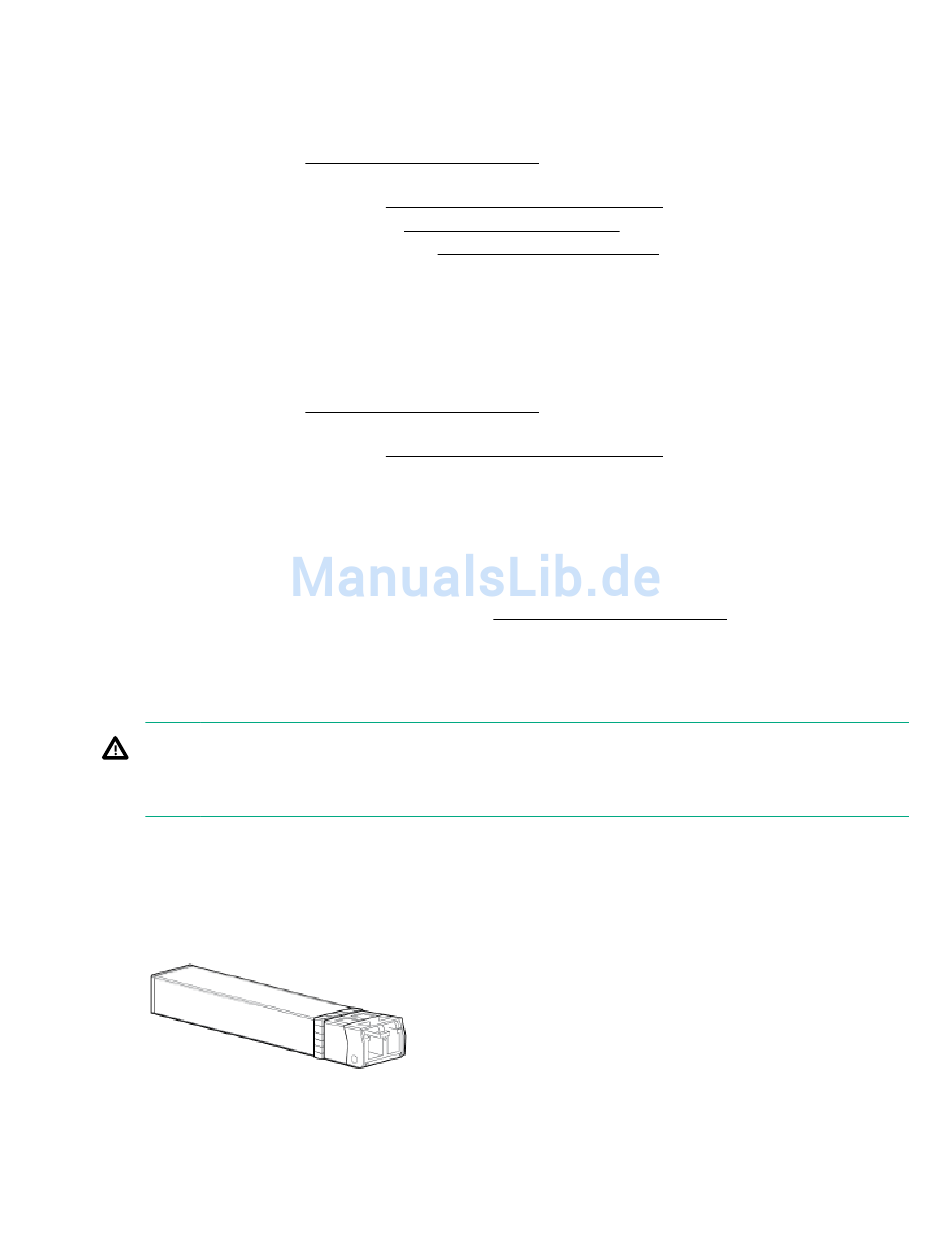

Der SFP befindet sich auf der Rückseite des Array Enclosures und dient als Speicher-Controller FC Port.
WARNUNG:
Wenn das System eingeschaltet ist, schauen Sie nicht auf die Fasern. Ihre Augen könnten davon
Schaden nehmen.

Entfernen eines Fibre Channel SFP

Prozedur
1. Ziehen Sie das FC-Kabel vom SFP ab.
2. Heben Sie die Halterungsklammer an, und schieben Sie den SFP vorsichtig aus dem Enclosure
heraus.
74 Überprüfen des Enclosure Backplane-Betriebs
