Installieren Eines I/O-Moduls - HPE StoreVirtual 3200 Storage Benutzerhandbuch

entfernen. Mindestens ein SAS-Kabel muss an die Komponente angeschlossen sein, um
sicherzustellen, dass der Zugriff auf die Laufwerke im Enclosure auch weiterhin erfolgen kann.

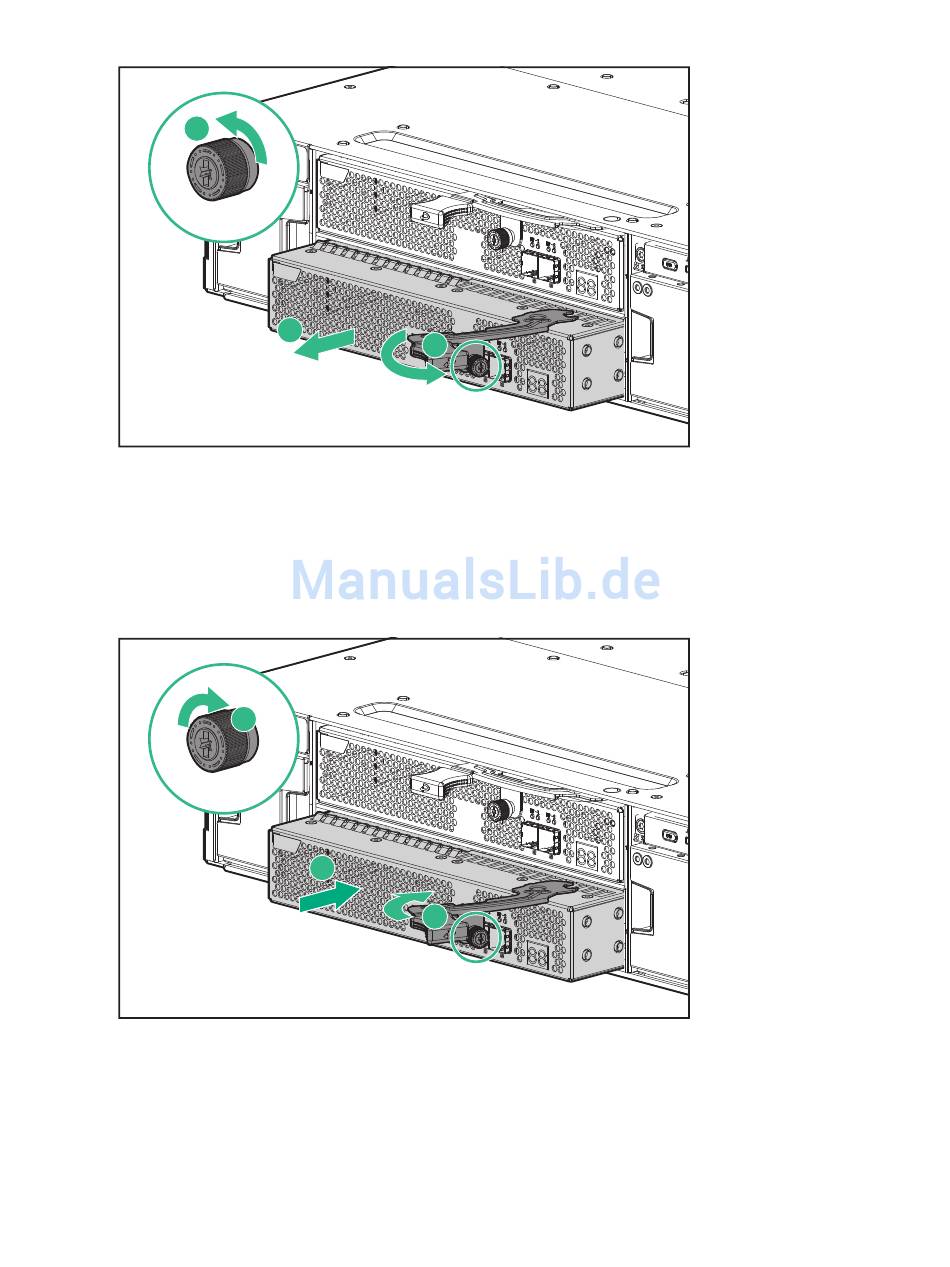

2. Lösen Sie die fixierende Rändelschraube (1), und schwenken Sie den I/O-Modulgriff heraus (2).
1
3. Ziehen Sie das I/O-Modul (3) aus dem Enclosure. Verwenden Sie das den I/O-Modulgriff.

Installieren eines I/O-Moduls

Prozedur
1. Schieben Sie das Ersatz-I/O-Modul (1) in das Enclosure, und schließen Sie den I/O-Modul-Griff (2).
2. Ziehen Sie die haltende Rändelschraube an (3).
3. Schließen Sie alle Kabel wieder am I/O-Modul an.
64 Installieren eines I/O-Moduls
3
3
1
2
2
