4.

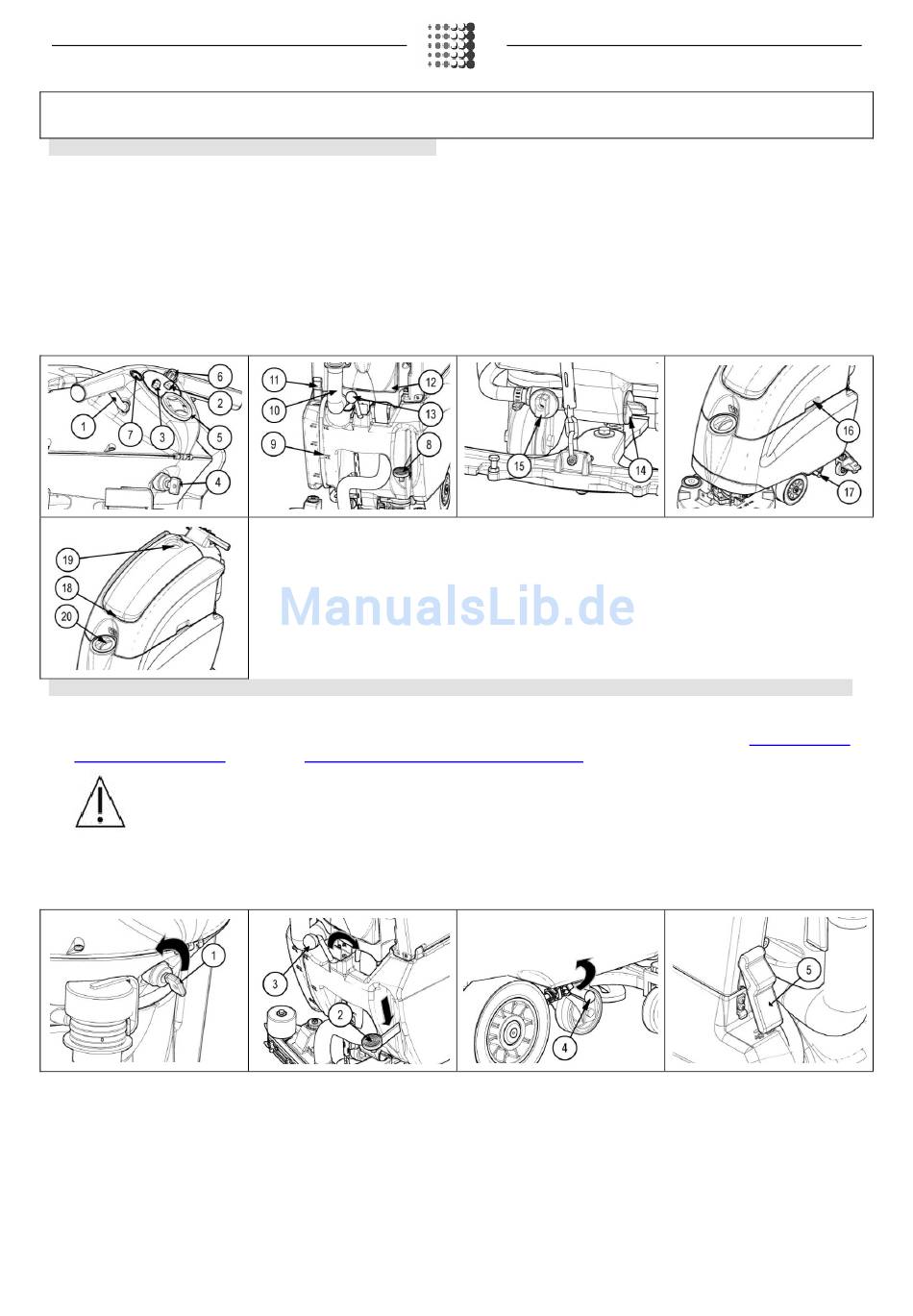

ANORDNUNG DER BAUTEILE

Die Bedientafel besteht aus folgenden Bauteilen:
1. Hebeln zum Betätigen der Bürsten / des Antriebs (unter dem Griff
angeordnet)
2. Umschalter zur Regulierung des Wasseraustritts (Ausführungen
mit FSS)
3. Umschalter zur Regulierung
(Ausführungen mit FSS)
4. Hauptschalter
5. Steuerungsdisplay
6. Drehknopf für die Einstellung der Geschwindigkeit (Ausführungen
BT)
7. Bürstenentriegelungs-/Eco-Mode-Taste
5. VERBRINGEN DES GERÄTS IN DEN SICHERHEITSZUSTAND
Nachfolgend werden die einzelnen Arbeitsschritte beschrieben, um das Gerät in den Sicherheitszustand zu verbringen und so die Arbeiten unter
absolut sicheren Bedingungen ausführen zu können:
1. Prüfen Sie, ob der Reinigungslösungs- und der Schmutzwassertank leer sind, andernfalls entleeren Sie diese (siehe Absatz
SCHMUTZWASSERTANKS" oder Absatz
ACHTUNG: Die Entleerung der Tanks muss an dem für den Schmutzwasserablass vorgesehenen Ort durchgeführt werden.
ACHTUNG: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestimmungen entsprechen.
2. Prüfen Sie, ob der Hauptschalter auf "0" steht, andernfalls drehen Sie den Schlüssel (1) um eine Vierteldrehung nach links. Ziehen Sie den
Schlüssel von der Bedientafel ab.
3. Prüfen Sie, ob das Bürstenkopfgestell vom Boden angehoben ist, andernfalls betätigen Sie das Pedal (2) im hinteren Teil des Gerätes.
4. Prüfen Sie, ob das Saugfußgestell vom Boden angehoben ist, andernfalls betätigen Sie den Hebel (3) im hinteren Teil des Gerätes.
5. Prüfen Sie bei den BT-Ausführungen ob die Feststellbremse eingelegt ist, andernfalls drehen Sie den Hebel (4) in der in der Abbildung
angegebenen Richtung
6. Lösen Sie den Schmutzwassertank über das Scharnier (5).
7. Umfassen Sie den Griff (6) im linken Seitenteil des Schmutzwassertanks.
8. Heben Sie den Schmutzwassertank bis zum Endanschlag an.
9. Trennen Sie den Batterieverbinder (7) vom Verbinder der Hauptanlage (8).
VORBEREITUNG DES GERÄTS
des Reinigungsmittelaustritts
"ENTLEEREN DES REINIGUNGSLÖSUNGSTANKS").
8. Rohr für Füllstand Wasser/Reinigungsmittel
9. Abflussschlauch des Schmutzwassertanks
10. Scharnier zum Verschließen der Tanks
11. Fach des Batterieladegerätes/Ablagefach (je nach Modell)
12. Hebel zum Anheben des Saugfußes
13. Filter der Reinigungsmittellösung
14. Hahn für die manuelle Einstellung des Wasseraustritts
15. Griff zum Drehen des Schmutzwassertanks
16. Feststellbremshebel (nur bei BT-Ausführungen gültig)
17. Griff zum Drehen der Saugeinheit
18. Oberes Ablagefach
19. Füllstutzen für Reinigungslösungstank
S.10
