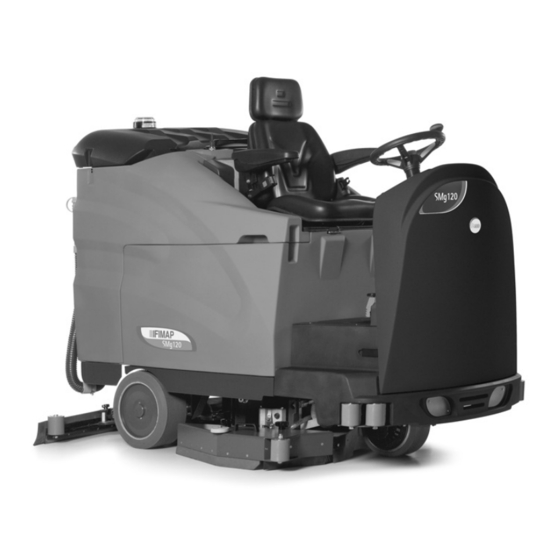

BEDIENUNGS- UND WARTUNGSANLEITUNG
SMG120 B
BASISAUSFÜHRUNG
AUSG. 09-2012
DE
ORIGINAL-
ANWEISUNGEN
Dok.
10036957
Ausgabe AA

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Fimap SMG120 B

  • Seite 1 BEDIENUNGS- UND WARTUNGSANLEITUNG SMG120 B BASISAUSFÜHRUNG AUSG. 09-2012 ORIGINAL- ANWEISUNGEN Dok. 10036957 Ausgabe AA...
  • Seite 2 Die in dieser Veröffentlichung enthaltenen Beschreibungen sind unverbindlich. Das Unternehmen behält sich deshalb vor, jederzeit eventuelle Änderungen an den Elementen, den Details und dem gelieferten Zubehör vorzunehmen, die sie für eine Verbesserung oder für jegliche Erfordernisse baulicher oder geschäftlicher Art für angebracht hält. Die auch nur teilweise Wiedergabe der Texte und Zeichnungen, die in dieser Veröffentlichung enthalten sind, ist gemäß...
  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS ANNAHME DER MASCHINE..................................5 KENNSCHILD SERIENNUMMER...................................5 VORBEMERKUNG ......................................5 BEABSICHTIGTE VERWENDUNG – VORGESEHENE VERWENDUNG.......................5 TECHNISCHE BESCHREIBUNG..................................6 SYMBOLGEBRAUCH AUF DER MASCHINE ..............................7 ALLGEMEINE SICHERHEITSVORSCHRIFTEN............................10 VORBEREITUNG DER MASCHINE ................................11 1. UMSTELLEN DES VERPACKTEN GERÄTS............................ 11 2. BEFÖRDERN DER MASCHINE ..............................11 3. ELEMENTE AUF DEM INSTRUMENTENBRETT ..........................11 4.
  • Seite 4 42. AUSTAUSCH DES VORDEREN SPRITZSCHUTZGUMMIS DER SEITLICHEN BÜRSTENKOPFVERKLEIDUNG ............30 43. EINSTELLUNG DER HÖHE DES SEITLICHEN SPRITZSCHUTZES ....................31 FUNKTIONSKONTROLLE....................................32 44. DAS GERÄT LÄUFT NICHT AN ..............................32 45. NICHT AUSREICHEND WASSER AUF DEN BÜRSTEN........................32 46. DER SAUGFUSS TROCKNET NICHT EINWANDFREI........................32 47.
  • Seite 5: Annahme Der Maschine

    Annahme der Maschine Kennschild Seriennummer Bei der Annahme muss sofort überprüft werden, ob alle in den Begleitdokumenten aufgeführten Materialien angeliefert wurden und die Maschine während des Transports nicht beschädigt wurde. Sollte dies der Fall sein, muss der Spediteur sofort darauf aufmerksam gemacht werden, damit dieser den Umfang vom eingetretenen Schaden feststellen kann.
  • Seite 6: Technische Beschreibung

    SMG120 B TECHNISCHE BESCHREIBUNG BASISAUSFÜHRUNG Arbeitsbreite 1200 Breite des Saugfußes 1266 Betriebsleistung, bis 7920 Scheibenbürste Nr / ∅ mm 2 / 610 Umdrehungen der Scheibenbürste U/min Bürstenmotor V / W 36 / 2000 Maximaler Druck auf die Bürsten Antriebsmotor V / W...
  • Seite 7: Symbolgebrauch Auf Der Maschine

    SYMBOLGEBRAUCH AUF DER MASCHINE Symbol für den Hauptschalter oder Schlüsselschalter Wird auf dem Instrumentenbrett verwendet und kennzeichnet den Schlüsselschalter für das Ein- (ON-I) oder Ausschalten (OFF-0) des Maschinenbetriebs Symbol akustischer Signalgeber Wird zur Anzeige der Taste des akustischen Signalgebers verwendet Symbol Schalter zur Auswahl der Vorwärtsgeschwindigkeit und Rückwärtsgang Wird auf dem Instrumentenbrett verwendet, um die Geschwindigkeit der Maschine im Vor- oder Rückwärtsgang zu zeigen Symbol ausgeübter Druck auf die Bürsten...
  • Seite 8 SYMBOLGEBRAUCH AUF DER MASCHINE Symbol für das Drehen des Schmutzwassertanks Wird auf dem Instrumentenbrett verwendet, um die grüne Kontrollleuchte für die Freigabe zum Drehen des Schmutzwassertanks zu kennzeichnen Symbol Wasserhahneinstellung Wird auf dem mittleren Bedienfeld der Lenkradabdeckung verwendet, um den Hahngriff für die Einstellung der Reinigungslösung zu kennzeichnen Symbol für das Pedal der Feststellbremse Wird am Reinigungstank verwendet, um die Position des Pedals der Feststellbremse zu kennzeichnen...
  • Seite 9 SYMBOLGEBRAUCH AUF DER MASCHINE Etikett Lösen der Sitzauflage Wird an der Sitzauflage angezeigt, um auf den Griff zum Lösen hinzuweisen Betretungsverbot-Symbol Wird zur Anzeige des Maschinenbereichs verwendet, der nicht betreten werden darf Etikett, das die Position der Thermoschutzschalter der Saugmotoren angibt...
  • Seite 10: Allgemeine Sicherheitsvorschriften

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Die unten aufgeführten Normen müssen aufmerksam befolgt werden, um Sach- und Personenschäden zu vermeiden. HINWEIS: • Lesen Sie aufmerksam die am Gerät angebrachten Schilder, verdecken Sie diese auf keinen Fall und ersetzen Sie diese umgehend, wenn diese beschädigt oder unleserlich sind. •...
  • Seite 11: Vorbereitung Der Maschine

    Die Maschine befindet sich in einer spezifischen Verpackung, welcher mit einer Palette für Beförderungen mit Gabelstaplern vorgesehen ist. Die Verpackungen können NICHT übereinander gestellt werden. Die Gesamtmasse der Maschine inkl. Verpackung beträgt 680 kg Die Abmessungen der Verpackung lauten: SMG120 B A : 1620 mm B : 1520 mm C : 2380 mm 1.
  • Seite 12: Bestandteile Der Lenksäule

    VORBEREITUNG DER MASCHINE 3. Batteriestandanzeiger - Stundenzähler 4. Rote Kontrollleuchte, zeigt an, dass eine Betriebsstörung des Maschinenantriebs vorliegt 5. Rote Kontrollleuchte zeigt an, dass die Feststellbremse aktiviert ist oder dass der Reserve-Füllstand der Bremsflüssigkeit für die Bremsanlage der Maschine erreicht ist 6.
  • Seite 13: Bauteile Des Trittbretts

    VORBEREITUNG DER MASCHINE 5. BAUTEILE DES TRITTBRETTS Rechts vorne am Trittbrett befinden sich folgende Bauteile: 14. Pedal für Vorwärtsgang 15. Pedal für Rückwärtsgang 16. Hilfsbremspedal 17. Pedal der Feststellbremse 18. Klappe über Steckeranschluss Batterieladegerät 6. BESTANDTEILE DER SITZAUFLAGE Die Sitzauflage weist folgende Bestandteile auf: 19.
  • Seite 14: Bauteile Im Vorderen Maschinenbereich

    VORBEREITUNG DER MASCHINE 24. Blinker 25. Befüllstopfen Wasser-Reinigungsmittellösung 26. Schnellbefüllbausatz (optional) 7. BAUTEILE IM VORDEREN MASCHINENBEREICH Auf der Maschinenvorderseite befinden sich die folgenden Bauteile: 27. Vordere Scheinwerfer (Sonderausstattung) 8. BATTERIETYP Zur Speisung der Maschine sind zu verwenden: • Bleibatterien für Antrieb mit flüssigem Elektrolyt; •...
  • Seite 15: Anschluss Der Batterien Und Des Batterieverbinders

    VORBEREITUNG DER MASCHINE ACHTUNG: Es wird ausschließlich zur Verwendung hermetischer Batterien geraten, um das Austreten von Säuren zu vermeiden! ACHTUNG: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer Schutzhandschuhe getragen werden. Für das Einsetzen der Teile wie folgt vorgehen: 1.
  • Seite 16: Anschluss Des Batterieladegeräts

    VORBEREITUNG DER MASCHINE 12. ANSCHLUSS DES BATTERIELADEGERÄTS Um keine permanenten Schäden an den Batterien zu verursachen, ist es unbedingt nötig die komplette Entladung dieser zu vermeiden, indem innerhalb einiger Minuten nach Auftreten vom Blinkzeichen der entladenen Batterien die Aufladung begonnen wird. ACHTUNG: Lassen Sie die Batterien sich nie, auch wenn die Maschine nicht benutzt wird, komplett entladen.
  • Seite 17: Hilfsbremse - Feststellbremse

    VORBEREITUNG DER MASCHINE 14. HILFSBREMSE – FESTSTELLBREMSE Das Gerät ist mit einem elektronischen Bremssystem ausgestattet. Um unter normalen Bedingungen zu bremsen, muss der Fuß vom Gaspedal genommen werden. Sollte die Hilfsbremse nicht richtig funktionieren, oder falls erforderlich, betätigen Sie die mechanische Pedalbremse (1), indem Sie das Pedal nach unten drücken.
  • Seite 18: Zusatzdruck Bürstenkopfgestell

    VORBEREITUNG DER MASCHINE 16. ZUSATZDRUCK BÜRSTENKOPFGESTELL Der Druck auf die Bürsten kann bei dieser Maschine mit Hilfe des Steuerknüppels (1) auf dem Instrumentenbrett erhöht werden. Es stehen drei verschiedene Einstellungen zu Verfügung: Step01: Das auf den Boden wirkende Gewicht beträgt 110 kg. Step02: Das auf den Boden wirkende Gewicht beträgt 130 kg.
  • Seite 19: Schmutzwassertank

    VORBEREITUNG DER MASCHINE 20. SCHMUTZWASSERTANK Prüfen Sie, ob der Schmutzwassertank leer ist, andernfalls diesen vollständig entleeren. Prüfen Sie, ob der Verschluss des Abwasserschlauchs (1) im hinteren Teil des Geräts richtig verschlossen ist. Prüfen Sie, ob der Ablassstopfen (2) auf der Rückseite der Maschine richtig verschlossen ist. 21.
  • Seite 20: Montage Der Bürsten

    VORBEREITUNG DER MASCHINE 24. MONTAGE DER BÜRSTEN Für die Montage der Bürsten des Bürstenkopfgestells gehen Sie wie folgt vor: 1. Kontrollieren Sie, ob das Bürstenkopfgestell vom Boden abgehoben ist 2. Drehen Sie den Schlüssel des Hauptschalters gegen den Uhrzeigersinn auf "0" 3.
  • Seite 21: Maschineneinsatz

    Schrubben / Trocknen: Verwendung sowohl der Bürsten als auch des Saugfußes Waschen mit äußerem Bürstenkopf / Trocknen: Verwendung sowohl der Bürsten als auch des Saugfußes (gültig nur für Ausführungen SMG120 B EM) Nur Waschen: Nur Bürsteneinsatz ACHTUNG! Wenn die Programme “C – D – E” ausgewählt werden, senkt sich der Bürstenkopf automatisch ab, auch ohne das Vorwärtsgangpedal gedrückt zu haben.
  • Seite 22: Bremsflüssigkeitsstand

    MASCHINENEINSATZ 10. Drehen Sie den Hahnhebel (7) vollständig entgegen dem Uhrzeigersinn, dadurch öffnet sich der Durchlass der Reinigungslösung komplett. 11. Durch Treten auf das Pedal für den Vorwärtsgang (8), setzt sich die Maschine in Bewegung, der Saugfuß senkt sich automatisch und der Saugmotor beginnt zu arbeiten. Gleicheitig fangen die Bürsten an zu rotieren und das Elektroventil schaltet sich ein.
  • Seite 23: Bei Arbeitsende

    BEI ARBEITSENDE 31. BEI ARBEITSENDE Bei Arbeitsende und vor jeglicher Wartung folgende Maßnahmen durchführen: 1. Drehen Sie den Hahnhebel (1) vollständig im Uhrzeigersinn, dadurch schließt sich der Durchlass der Reinigungslösung komplett. 2. Den Wahlschalter I-DRIVE auf “Überstellung” drehen. Sowohl der Bürstenkopf als auch der Saugmotor werden angehoben und nach einigen Sekunden schaltet sich der Saugmotor ab.
  • Seite 24: Tägliche Wartung

    TÄGLICHE WARTUNG FÜHREN SIE ALLE WARTUNGSARBEITEN HINTEREINANDER AUS 32. REINIGUNG DES FILTERS AM SAUGMOTOR 1. Prüfen Sie, ob der Schmutzwassertank leer ist, ansonsten entleeren Sie ihn 2. Prüfen Sie, ob die Feststellbremse eingelegt ist, ansonsten diese aktivieren 3. Prüfen Sie, ob der Hauptschalter der Maschine auf “OFF-0” steht, drehen Sie andernfalls den Schlüssel des Hauptschalters (1) um eine Vierteldrehung entgegen den Uhrzeigersinn (auf 0 stellen) 4.
  • Seite 25: Reinigung Des Schmutzwassertanks

    TÄGLICHE WARTUNG 33. REINIGUNG DES SCHMUTZWASSERTANKS 1. Prüfen Sie, ob der Schmutzwassertank leer ist, ansonsten entleeren Sie ihn 2. Prüfen Sie, ob die Feststellbremse eingelegt ist, ansonsten diese aktivieren ACHTUNG: Diese Arbeitsgänge müssen mit Handschuhen durchgeführt werden um sich vor einer Berührung mit gefährlichen Lösungen zu schützen. ACHTUNG: Vor dem Ausführen jeglicher Wartungsarbeiten stets die Schlüssel von der Instrumententafel abziehen und die Batterieverbindung (Für die Batterieausführungen) oder die Generatorverbindung (Für die Ausführungen mit...
  • Seite 26: Reinigung Des Saugfusses

    TÄGLICHE WARTUNG 34. REINIGUNG DES SAUGFUSSES Die gründliche Reinigung des gesamten Saugblocks gewährleistet eine bessere Trocknung und Sauberkeit des Bodens sowie eine längere Haltbarkeit des Saugmotors. Für die Reinigung wie folgt vorgehen: 1. Prüfen Sie, ob die Feststellbremse eingelegt ist, ansonsten diese aktivieren 2.
  • Seite 27: Wöchentliche Wartung

    WÖCHENTLICHE WARTUNG 36. REINIGUNG DES SAUGSCHLAUCHS Bei unzureichender Absaugung kontrollieren, ob der Saugschlauch nicht verstopft ist. Gegebenenfalls den Saugschlauch mit einem Wasserstrahl wie folgt reinigen: 1. Überprüfen Sie, ob der Schmutzwassertank leer ist, wenn nicht, entleeren Sie ihn. 2. Prüfen Sie, ob die Feststellbremse eingelegt ist, ansonsten diese aktivieren 3.
  • Seite 28: Reinigung Der Bürsten

    WÖCHENTLICHE WARTUNG 5. Drehen Sie den Hahn für die Reinigungsmittellösung (1) zu 6. Trennen Sie den Abflussschlauch des Reinigungsmitteltanks (2) auf der Maschinenrückseite ab 7. Schrauben Sie den Stopfen des Abflussschlauchs des Reinigungsmitteltanks ab 1. Schrauben Sie den Befüllstopfen (3) des Reinigungsmitteltanks hinter dem Bedienersitz ab 2.
  • Seite 29: Ausserordentliche Wartung

    AUSSERORDENTLICHE WARTUNG 39. AUSTAUSCH DER VORDEREN GUMMILIPPE DES SAUGFUSSES Falls die vordere Gummilippe am Saugfuß abgenutzt ist, wird kein gutes Saugergebnis erzielt und das Gerät trocknet nicht einwandfrei. In diesem Fall die Gummilippe folgendermaßen auswechseln: 1. Prüfen Sie, ob die Feststellbremse eingelegt ist, ansonsten diese aktivieren 2.
  • Seite 30: Austausch Des Vorderen Spritzschutzgummis Der Seitlichen Bürstenkopfverkleidung

    AUSSERORDENTLICHE WARTUNG 4. Drehen Sie die Einstellknöpfe (1) entgegen dem Uhrzeigersinn 5. Ziehen Sie mit Hilfe des Griffes (2) das rechte Schmutzfängergehäuse ab ACHTUNG: Bei dieser Arbeit müssen Handschuhe getragen werden, um die Hände vor einem Kontakt mit gefährlichen Lösungen und Materialien zu schützen.
  • Seite 31: Einstellung Der Höhe Des Seitlichen Spritzschutzes

    AUSSERORDENTLICHE WARTUNG 43. EINSTELLUNG DER HÖHE DES SEITLICHEN SPRITZSCHUTZES Wenn die Spritzschutzgummis der seitlichen Bürstenkopfverkleidung nicht in korrekter Weise auf den Boden abgestimmt sind, können sie kein einwandfreies Arbeiten gewährleisten, sie erfüllen also nicht ihre Aufgabe, das Wasser in Richtung Saugfuß zu leiten, und müssen demzufolge in der Höhe verstellt werden. Diese Arbeit kann bei Bürstenkopf in Arbeitsposition durchgeführt werden, indem wie folgt vorgegangen wird: 1.
  • Seite 32: Funktionskontrolle

    FUNKTIONSKONTROLLE 44. DAS GERÄT LÄUFT NICHT AN 1. Prüfen Sie, ob die Batterien aufgeladen sind 2. Prüfen Sie, ob der Steckverbinder der Elektroanlage am Batterieverbinder angeschlossen ist 3. Prüfen Sie, ob der Schlüsselschalter auf ON/I steht 45. NICHT AUSREICHEND WASSER AUF DEN BÜRSTEN 1.
  • Seite 33: Schmelzsicherungen Und Thermoschütze

    FUNKTIONSKONTROLLE 51. SCHMELZSICHERUNGEN UND THERMOSCHÜTZE Das Gerät ist mit folgenden elektrischen Schutzsystemen ausgestattet: Sicherungen im Schaltkasten zum Schutz vor Kurzschlüssen. Thermounterbrecher außen am Lenker zum Schutz folgender Motoren: 1. 25A-Trennschalter für linken Saugmotor 2. 25A-Trennschalter für rechten Saugmotor Im Störungsfall prüfen, ob ein Wärmeschutz reagiert hat. Bei Überhitzung des Motors reagiert sein Wärmeschutz und sperrt die Stromzufuhr.
  • Seite 34: Entsorgung

    ENTSORGUNG Entsorgen Sie die Maschine bei einem Verschrottungsbetrieb oder einer zugelassenen Sammelstelle. Vor der Verschrottung der Maschine ist es notwendig, folgende Materialien zu entfernen und zu trennen. Diese müssen unter Einhaltung der gültigen Bestimmung zum Umweltschutz einer getrennten Sammlung zugeführt werden: •...
  • Seite 35: Wahl Und Gebrauch Der Bürsten

    Geräte mit mehreren Bürsten, wo sich die Zentrierung der Schleifbürsten besonders schwierig gestaltet. TABELLE ZUR BÜRSTENAUSWAHL Maschine Anz. Bürsten Code Borstentyp Länge. Anmerkungen ∅ Borsten ∅ Bürste. 404627 BLAUE BÜRSTE 405628 SCHLEIFEND BÜRSTE 405629 SCHWARZE BÜRSTE SMG120 B 405630 WEISSE BÜRSTE BASISAUSFÜHRUNG 431990 BLAUE BÜRSTE 405519 - MITNAHMESCHEIBE...
