18 Hardware-Beschreibung

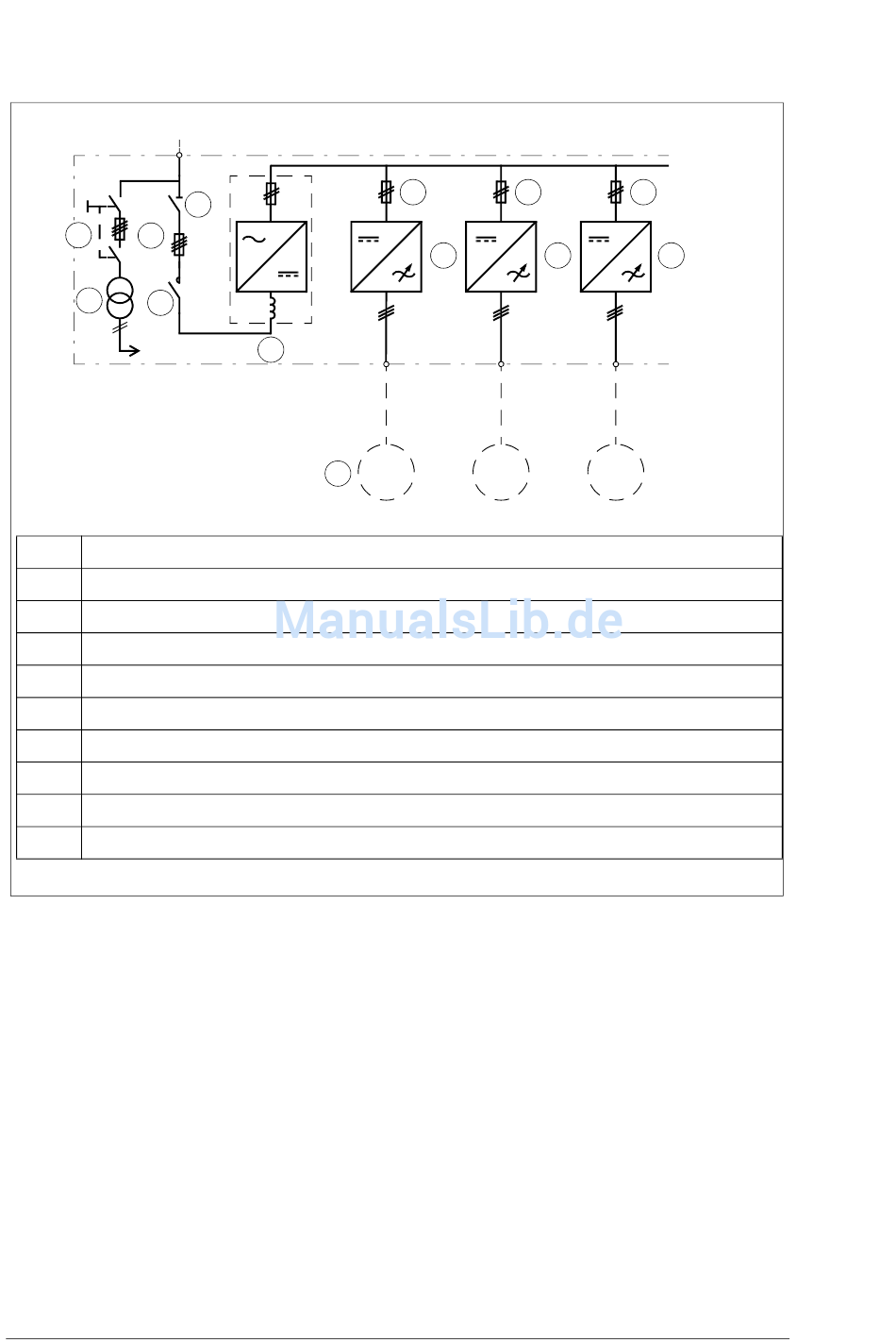

Die folgende Abbildung zeigt ein typisches Antriebssystem.
~3
8
2
9
3
Punkt
Beschreibung
1
Haupttrennschalter [Q1]
2
AC-Sicherungen
3
Haupt-Schütz [Q2]
4
Einspeisemodul [T01] (einschließlich Drossel, Gleichrichter und DC-Sicherungen)
5
Wechselrichter-DC-Sicherungen (oder DC-Schalter/Trennschalter und Ladeschaltung)
6
Wechselrichtermodule [T11...]
7
Motor
8
Hilfsspannungsschalter [Q21]
9
Hilfsspannungstransformator [T21]
1
4
7
5
5
6
M
M
3~
3~
5
6
6
M
3~
