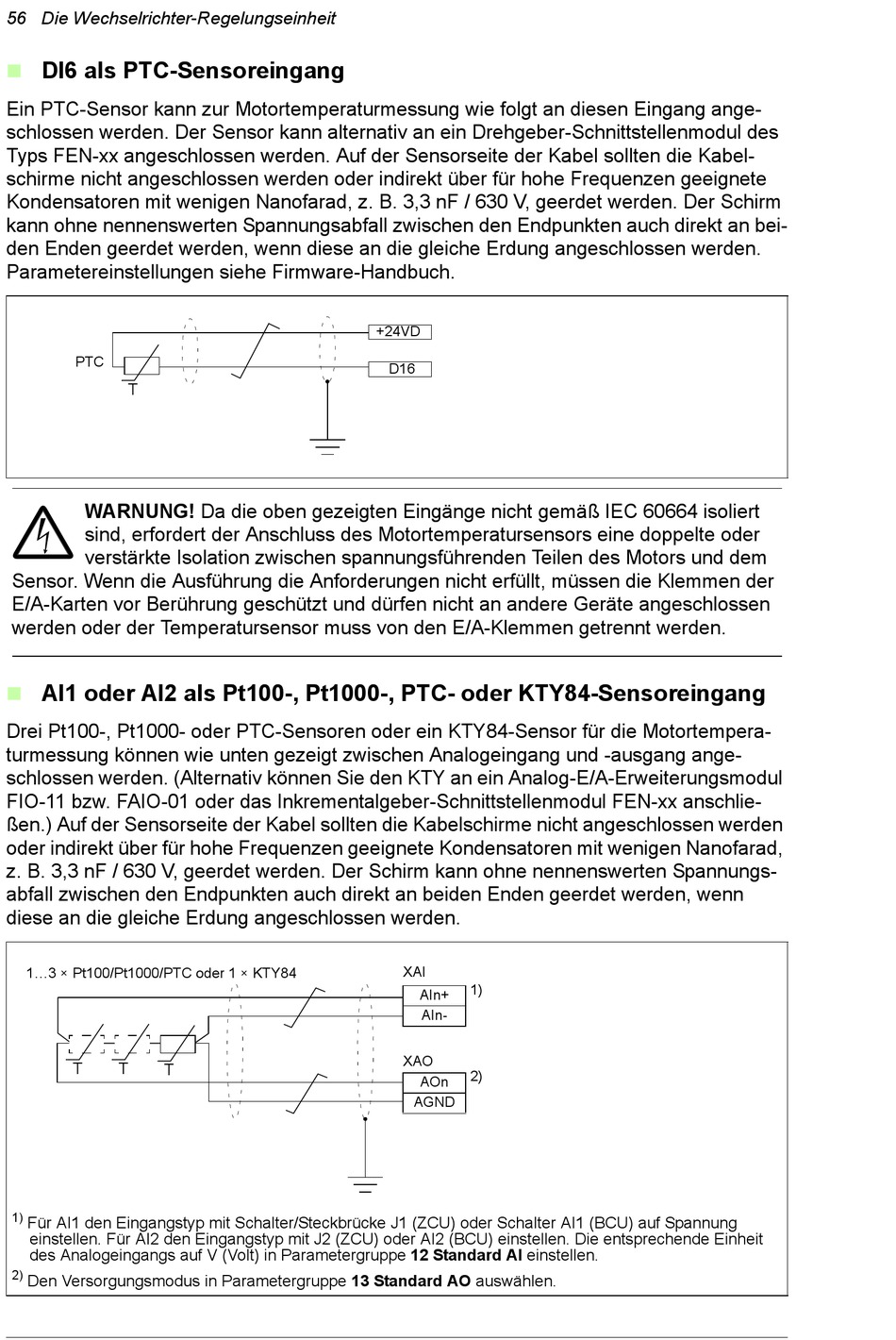

56 Die Wechselrichter-Regelungseinheit
DI6 als PTC-Sensoreingang
Ein PTC-Sensor kann zur Motortemperaturmessung wie folgt an diesen Eingang ange-
schlossen werden. Der Sensor kann alternativ an ein Drehgeber-Schnittstellenmodul des
Typs FEN-xx angeschlossen werden. Auf der Sensorseite der Kabel sollten die Kabel-
schirme nicht angeschlossen werden oder indirekt über für hohe Frequenzen geeignete
Kondensatoren mit wenigen Nanofarad, z. B. 3,3 nF / 630 V, geerdet werden. Der Schirm
kann ohne nennenswerten Spannungsabfall zwischen den Endpunkten auch direkt an bei-
den Enden geerdet werden, wenn diese an die gleiche Erdung angeschlossen werden.
Parametereinstellungen siehe Firmware-Handbuch.
PTC
T
WARNUNG! Da die oben gezeigten Eingänge nicht gemäß IEC 60664 isoliert
sind, erfordert der Anschluss des Motortemperatursensors eine doppelte oder
verstärkte Isolation zwischen spannungsführenden Teilen des Motors und dem
Sensor. Wenn die Ausführung die Anforderungen nicht erfüllt, müssen die Klemmen der
E/A-Karten vor Berührung geschützt und dürfen nicht an andere Geräte angeschlossen
werden oder der Temperatursensor muss von den E/A-Klemmen getrennt werden.
AI1 oder AI2 als Pt100-, Pt1000-, PTC- oder KTY84-Sensoreingang
Drei Pt100-, Pt1000- oder PTC-Sensoren oder ein KTY84-Sensor für die Motortempera-
turmessung können wie unten gezeigt zwischen Analogeingang und -ausgang ange-
schlossen werden. (Alternativ können Sie den KTY an ein Analog-E/A-Erweiterungsmodul
FIO-11 bzw. FAIO-01 oder das Inkrementalgeber-Schnittstellenmodul FEN-xx anschlie-
ßen.) Auf der Sensorseite der Kabel sollten die Kabelschirme nicht angeschlossen werden
oder indirekt über für hohe Frequenzen geeignete Kondensatoren mit wenigen Nanofarad,
z. B. 3,3 nF / 630 V, geerdet werden. Der Schirm kann ohne nennenswerten Spannungs-
abfall zwischen den Endpunkten auch direkt an beiden Enden geerdet werden, wenn
diese an die gleiche Erdung angeschlossen werden.
1...3 × Pt100/Pt1000/PTC oder 1 × KTY84
T
T
T
1)
Für AI1 den Eingangstyp mit Schalter/Steckbrücke J1 (ZCU) oder Schalter AI1 (BCU) auf Spannung
einstellen. Für AI2 den Eingangstyp mit J2 (ZCU) oder AI2 (BCU) einstellen. Die entsprechende Einheit
des Analogeingangs auf V (Volt) in Parametergruppe 12 Standard AI einstellen.
2)
Den Versorgungsmodus in Parametergruppe 13 Standard AO auswählen.
+24VD
D16
XAI
1)
AIn+
AIn-
XAO
2)
AOn
AGND
