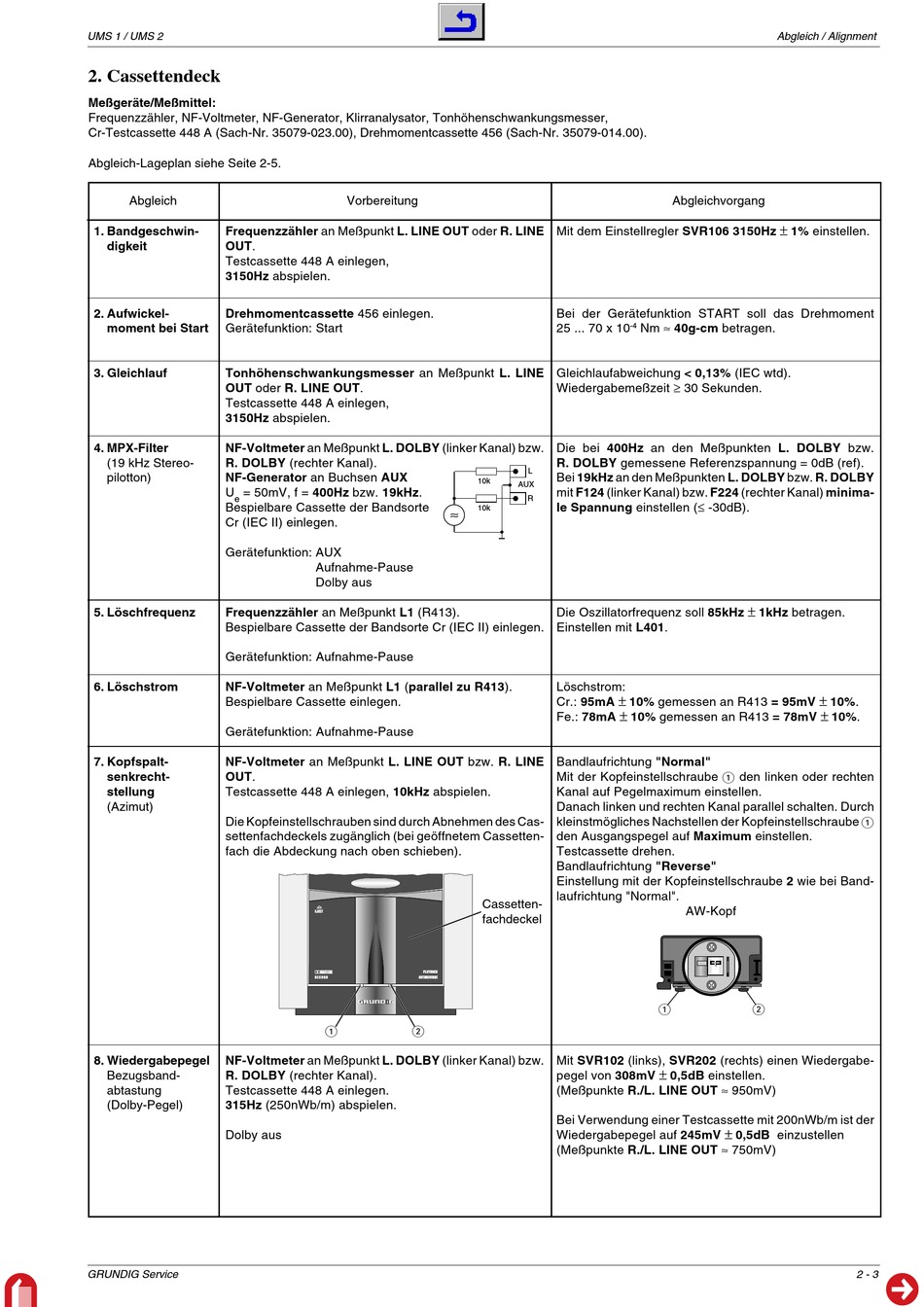

Grundig UMS 1 Serviceanleitung Seite 25

UMS 1 / UMS 2
2. Cassettendeck
Meßgeräte/Meßmittel:
Frequenzzähler, NF-Voltmeter, NF-Generator, Klirranalysator, Tonhöhenschwankungsmesser,
Cr-Testcassette 448 A (Sach-Nr. 35079-023.00), Drehmomentcassette 456 (Sach-Nr. 35079-014.00).
Abgleich-Lageplan siehe Seite 2-5.
Abgleich
1. Bandgeschwin- Frequenzzähler an Meßpunkt L. LINE OUT oder R. LINE
digkeit OUT.
Testcassette 448 A einlegen,
3150Hz abspielen.
2. Aufwickel- Drehmomentcassette 456 einlegen.
moment bei Start Gerätefunktion: Start
3. Gleichlauf Tonhöhenschwankungsmesser an Meßpunkt L. LINE
OUT oder R. LINE OUT.
Testcassette 448 A einlegen,
3150Hz abspielen.
4. MPX-Filter NF-Voltmeter an Meßpunkt L. DOLBY (linker Kanal) bzw.
(19 kHz Stereo- R. DOLBY (rechter Kanal).
pilotton) NF-Generator an Buchsen AUX
U = 50mV, f = 400Hz bzw. 19kHz.
e
Bespielbare Cassette der Bandsorte
Cr (IEC II) einlegen.
Gerätefunktion: AUX
5. Löschfrequenz Frequenzzähler an Meßpunkt L1 (R413).
Bespielbare Cassette der Bandsorte Cr (IEC II) einlegen.
Gerätefunktion: Aufnahme-Pause
6. Löschstrom NF-Voltmeter an Meßpunkt L1 (parallel zu R413).
Bespielbare Cassette einlegen.
Gerätefunktion: Aufnahme-Pause
7. Kopfspalt- NF-Voltmeter an Meßpunkt L. LINE OUT bzw. R. LINE
senkrecht- OUT.
stellung Testcassette 448 A einlegen, 10kHz abspielen.
(Azimut)
Die Kopfeinstellschrauben sind durch Abnehmen des Cas-
settenfachdeckels zugänglich (bei geöffnetem Cassetten-
fach die Abdeckung nach oben schieben).
8. Wiedergabepegel NF-Voltmeter an Meßpunkt L. DOLBY (linker Kanal) bzw.
Bezugsband- R. DOLBY (rechter Kanal).
abtastung Testcassette 448 A einlegen.
(Dolby-Pegel) 315Hz (250nWb/m) abspielen.
Dolby aus
GRUNDIG Service
Vorbereitung
10k
≈
10k
Aufnahme-Pause
Dolby aus
Cassetten-
?
EJECT
fachdeckel
0
DOLBY B NR PLAYBACK
R E C O R D AUTOREVERSE
1 2
Abgleichvorgang
Mit dem Einstellregler SVR106 3150Hz
Bei der Gerätefunktion START soll das Drehmoment
Nm ≈ 40g-cm betragen.
25 ... 70 x 10 -4
Gleichlaufabweichung < 0,13% (IEC wtd).
Wiedergabemeßzeit ≥ 30 Sekunden.
Die bei 400Hz an den Meßpunkten L. DOLBY bzw.
R. DOLBY gemessene Referenzspannung = 0dB (ref).
L
Bei 19kHz an den Meßpunkten L. DOLBY bzw. R. DOLBY
AUX
mit F124 (linker Kanal) bzw. F224 (rechter Kanal) minima-
R
le Spannung einstellen (≤ -30dB).
Die Oszillatorfrequenz soll 85kHz
Einstellen mit L401.
Löschstrom:
±
Cr.: 95mA 10% gemessen an R413 = 95mV
±
Fe.: 78mA 10% gemessen an R413 = 78mV
Bandlaufrichtung "Normal"
Mit der Kopfeinstellschraube 1 den linken oder rechten
Kanal auf Pegelmaximum einstellen.
Danach linken und rechten Kanal parallel schalten. Durch
kleinstmögliches Nachstellen der Kopfeinstellschraube 1
den Ausgangspegel auf Maximum einstellen.
Testcassette drehen.
Bandlaufrichtung "Reverse"
Einstellung mit der Kopfeinstellschraube 2 wie bei Band-
laufrichtung "Normal".
AW-Kopf
1
Mit SVR102 (links), SVR202 (rechts) einen Wiedergabe-
±
pegel von 308mV 0,5dB einstellen.
(Meßpunkte R./L. LINE OUT ≈ 950mV)
Bei Verwendung einer Testcassette mit 200nWb/m ist der
Wiedergabepegel auf 245mV
(Meßpunkte R./L. LINE OUT ≈ 750mV)
Abgleich / Alignment
±
1% einstellen.
±
1kHz betragen.
±
10%.
±
10%.
2
±
0,5dB einzustellen
2 - 3
