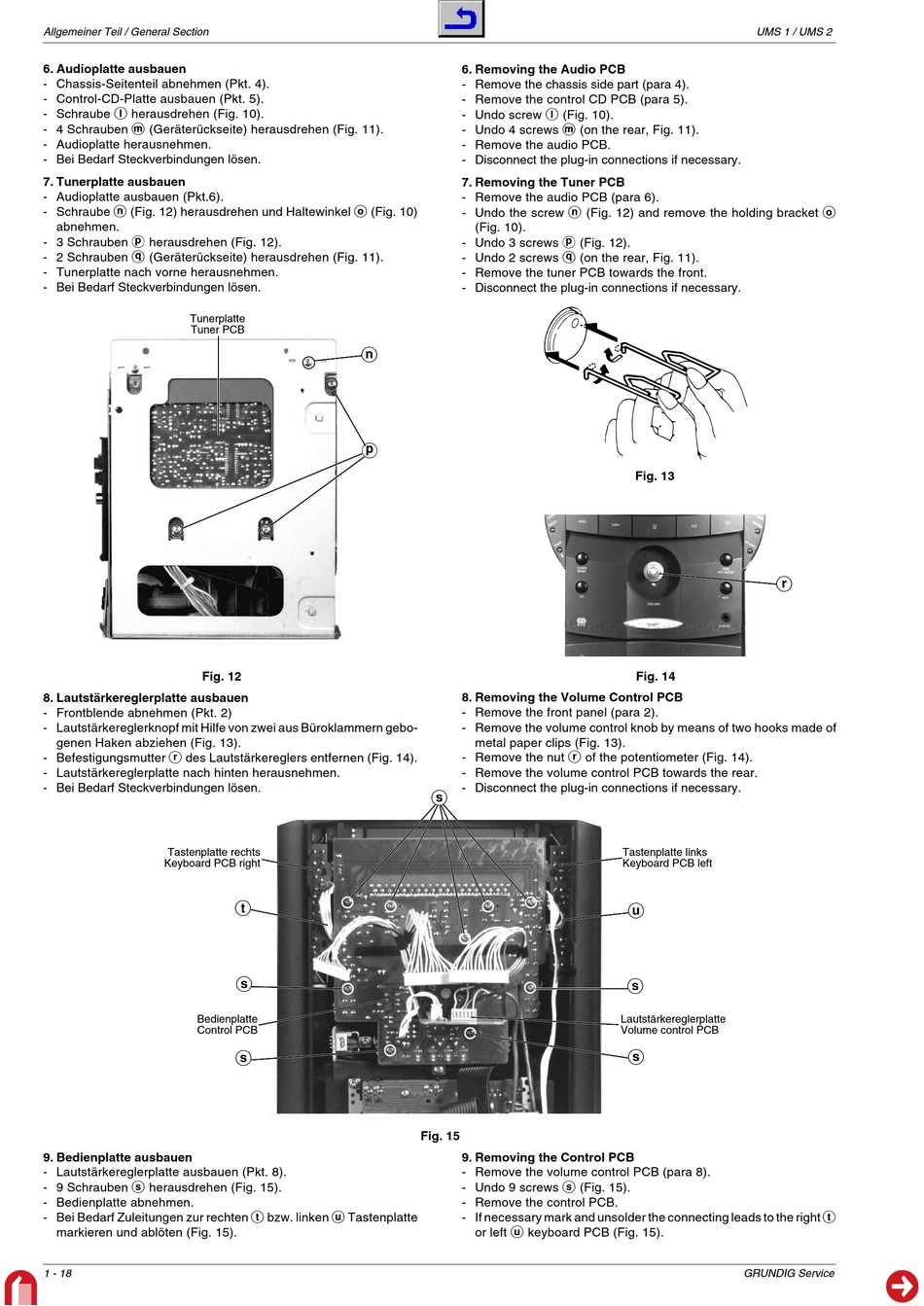

Grundig UMS 1 Serviceanleitung Seite 18

Allgemeiner Teil / General Section
6. Audioplatte ausbauen
- Chassis-Seitenteil abnehmen (Pkt. 4).
- Control-CD-Platte ausbauen (Pkt. 5).
- Schraube l herausdrehen (Fig. 10).
- 4 Schrauben m (Geräterückseite) herausdrehen (Fig. 11).
- Audioplatte herausnehmen.
- Bei Bedarf Steckverbindungen lösen.
7. Tunerplatte ausbauen
- Audioplatte ausbauen (Pkt.6).
- Schraube n (Fig. 12) herausdrehen und Haltewinkel o (Fig. 10)
abnehmen.
- 3 Schrauben p herausdrehen (Fig. 12).
- 2 Schrauben q (Geräterückseite) herausdrehen (Fig. 11).
- Tunerplatte nach vorne herausnehmen.
- Bei Bedarf Steckverbindungen lösen.
Tunerplatte
Tuner PCB
Fig. 12
8. Lautstärkereglerplatte ausbauen
- Frontblende abnehmen (Pkt. 2)
- Lautstärkereglerknopf mit Hilfe von zwei aus Büroklammern gebo-
genen Haken abziehen (Fig. 13).
- Befestigungsmutter r des Lautstärkereglers entfernen (Fig. 14).
- Lautstärkereglerplatte nach hinten herausnehmen.
- Bei Bedarf Steckverbindungen lösen.
Tastenplatte rechts
Keyboard PCB right
Bedienplatte
Control PCB
9. Bedienplatte ausbauen
- Lautstärkereglerplatte ausbauen (Pkt. 8).
- 9 Schrauben s herausdrehen (Fig. 15).
- Bedienplatte abnehmen.
- Bei Bedarf Zuleitungen zur rechten t bzw. linken u Tastenplatte
markieren und ablöten (Fig. 15).
1 - 18
n
p
t
s
s
6. Removing the Audio PCB
- Remove the chassis side part (para 4).
- Remove the control CD PCB (para 5).
- Undo screw l (Fig. 10).
- Undo 4 screws m (on the rear, Fig. 11).
- Remove the audio PCB.
- Disconnect the plug-in connections if necessary.
7. Removing the Tuner PCB
- Remove the audio PCB (para 6).
- Undo the screw n (Fig. 12) and remove the holding bracket o
(Fig. 10).
- Undo 3 screws p (Fig. 12).
- Undo 2 screws q (on the rear, Fig. 11).
- Remove the tuner PCB towards the front.
- Disconnect the plug-in connections if necessary.
1 2
1 2 1 2
8. Removing the Volume Control PCB
- Remove the front panel (para 2).
- Remove the volume control knob by means of two hooks made of
metal paper clips (Fig. 13).
- Remove the nut r of the potentiometer (Fig. 14).
- Remove the volume control PCB towards the rear.
- Disconnect the plug-in connections if necessary.
s
Fig. 15
9. Removing the Control PCB
- Remove the volume control PCB (para 8).
- Undo 9 screws s (Fig. 15).
- Remove the control PCB.
- If necessary mark and unsolder the connecting leads to the right t
or left u keyboard PCB (Fig. 15).
UMS 1 / UMS 2
Fig. 13
r
Fig. 14
Tastenplatte links
Keyboard PCB left
u
s
Lautstärkereglerplatte
Volume control PCB
s
GRUNDIG Service
