Montage

3.2 Auspacken des Sensors

1 NITRATAX sc Sensor mit Kabel
2 Nitratstandardlösung (1 l)

3.3 Sicherheitshinweise zur Verdrahtung

3.3.1 Sensoranschluss und Verdrahtung

12
Entnehmen Sie den Sensor aus dem Karton, und untersuchen Sie ihn auf Beschädigungen.
Überprüfen Sie, ob alle aufgeführten Komponenten enthalten sind. Falls Komponenten
fehlen oder beschädigt sind, ist der Hersteller oder der Händler zu benachrichtigen.

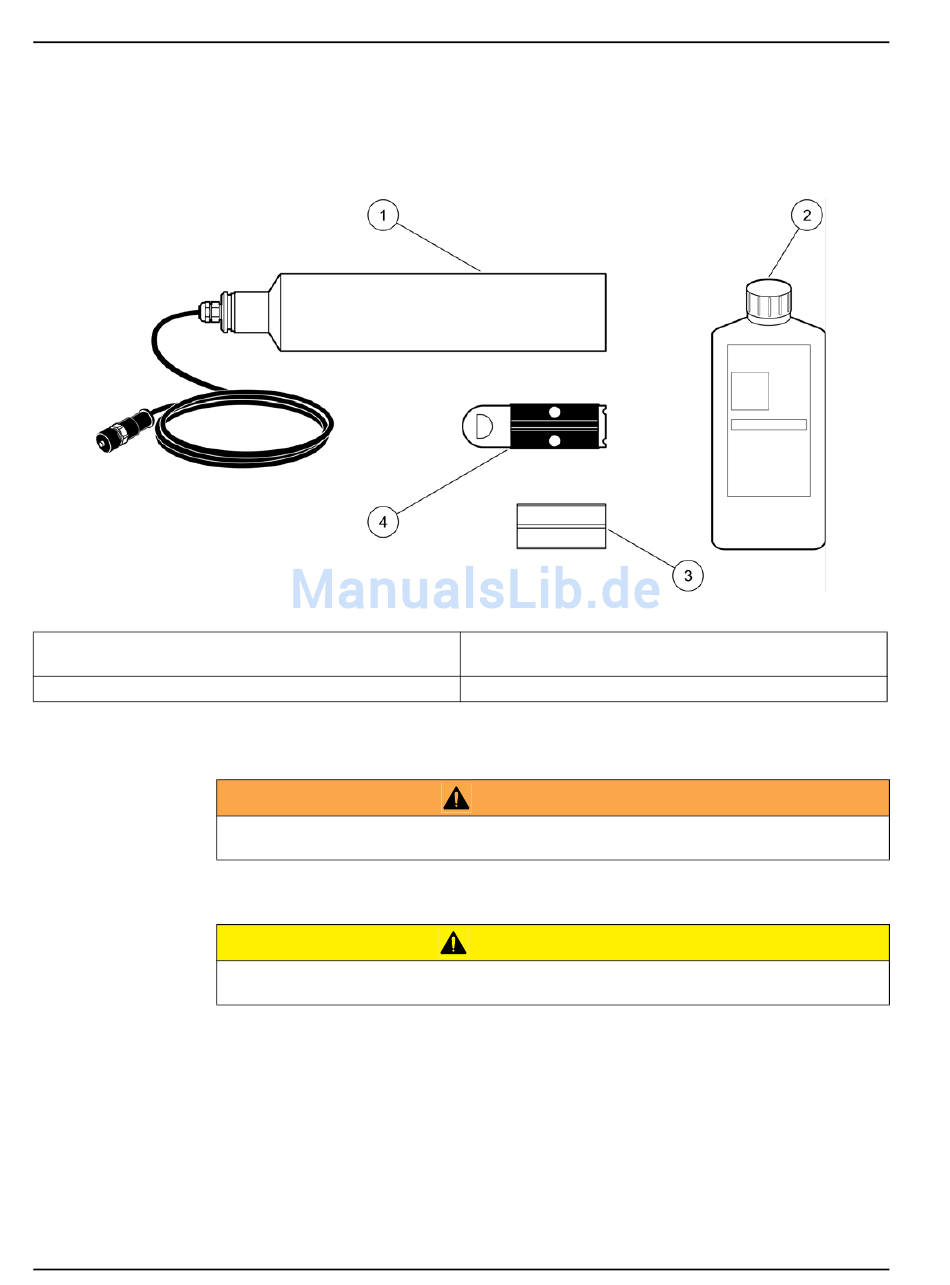

Abbildung 5 Lieferumfang
Stromschlaggefahr! Trennen Sie das Gerät stets vom Stromnetz, bevor Sie elektrische
Verbindungen herstellen oder trennen.
Vor dem Einschalten der Spannungsversorgung unbedingt die Hinweise in der Betriebsanleitung
des Controllers beachten!
Der Sensor lässt sich mit dem mitgelieferten kodierten Schnellverschluss an jeden
beliebigen sc Controller anschließen. Der Sensor kann auch fest an einen sc 100 oder
sc 1000 Controller angeschlossen werden (siehe
So schließen Sie den Sensor mit dem Schnellverschluss an den Controller an:
1. Schrauben Sie die Schutzkappe der Buchse am sc Controller ab
Bewahren Sie die Schutzkappe für den Fall auf, dass der Sensor abgenommen und
die Steckverbinderöffnung verschlossen werden muss.
3 1 Wischersatz (5 Stück) für 1 bzw. 2 mm (0.04 Zoll bzw.
0.08 Zoll)-Sensoren
4 1 Wischersatz (5 Stück) für 5 mm (0.20 Zoll)-Sensoren
WA R N U N G
V O R S I C H T
Abbildung 7).
(Abbildung 6).
