EINSTELLUNG SCHWEBENDER SCHNEIDZYLINDER - TRUESET
9.5
SCHNEIDZYLINDERLAGER _________________________________________________
Ein Endspiel bzw. Radialspiel weist auf schlechte Lager,
eine schwache Spannfeder oder eine gelockerte Mutter hin.
1.
Die
Befestigungselemente
überprüfen. Die Teile bei Bedarf festziehen oder
austauschen. Die Gewinde sorgfältig mit einem
Entfettungsmittel säubern.
2.
Loctite mittlerer Stärke auf die Mutter (P) auftragen,
dann
die
Mutter
schrauben, bis sie sich 46 mm vom Ende der
Schneidzylinderwelle befindet.
3.
Schneidzylinderlagergehäuse nach dem Einstellen der
Feder mit Fett NLGI Qualität O füllen.rasa NLGI - Grado
O después de ajustar el muelle.
9.6
STELLFEDER DES UNTERMESSERS _________________________________________
Für einen ordnungsgemäßen Betrieb sollte die Stellfeder
des Untermessers auf 36,5-38 mm zusammengedrückt
werden.
Zum Einstellen der Federkompression lösen oder ziehen
Sie die Mutter (R) an, um einen Abstand von 36,5-38 mm zu
erreichen.
Prüfen Sie nach dem Einstellen der Feder den Abstand von
zylinder und Untermesser zueinander.
Schneid
9.7
EINSTELLSPANNUNG DES UNTERMESSERS __________________________________
HINWEIS
Ein zu starkes Anziehen der genuteten Mutter (S)
erschwert die Einstellung der Untermesserstellstange
(T).
Entfernen und lösen Sie den Splint (U) vollständig. Ziehen
Sie dann die genutete Mutter (S) fest, um das Spiel (kein
Endspiel) zwischen den Bauteilen zu entfernen. Ziehen Sie
die Mutter weiter fest, bis die nächste Nut der Mutter mit der
Öffnung
in
der
Stellstange
übereinstimmt.
Setzen Sie einen neuen Splint ein.
Prüfen Sie das erforderliche Drehmoment für die Drehung
der Stellstange (T). Das maximale Drehmoment sollte 2,7
Nm betragen.
Prüfen Sie nach dem Einstellen der Mutter den Abstand von
Schneidzylinder und Untermesser zueinander.
am
Lagergehäuse
auf
die
Schneidzylinderwelle
(T)
des
Untermessers
P
1-27/32 in.
(46 mm)
1-7/16 to 1-1/2 in.
(36.5 to 38 mm)
R
T
X
S
9
P

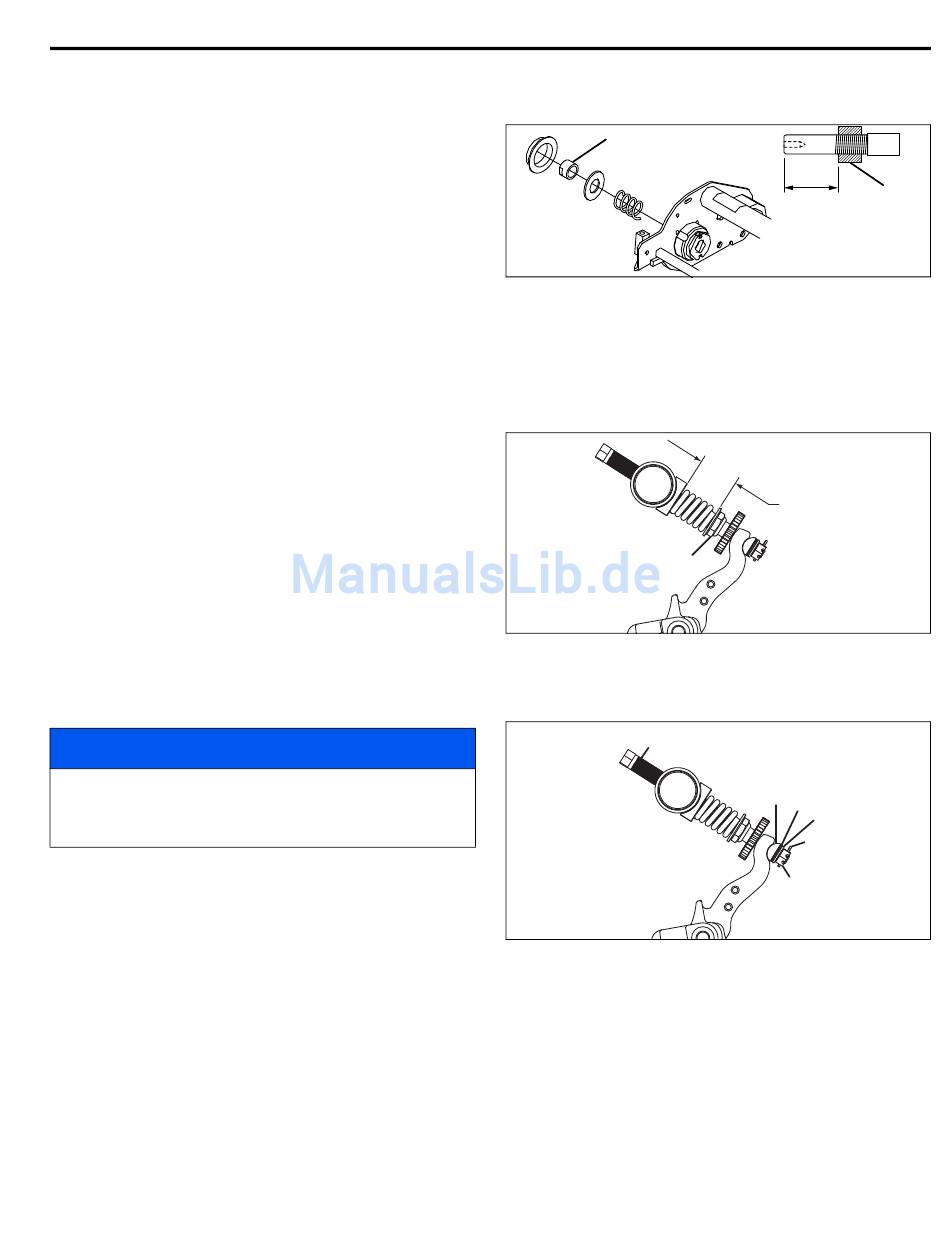

Abbildung 9E
Abbildung 9F
W
V
U
Abbildung 9G
