Lcd-Display - Jacobsen Eclipse 2 Bedienungsanleitung

4.3

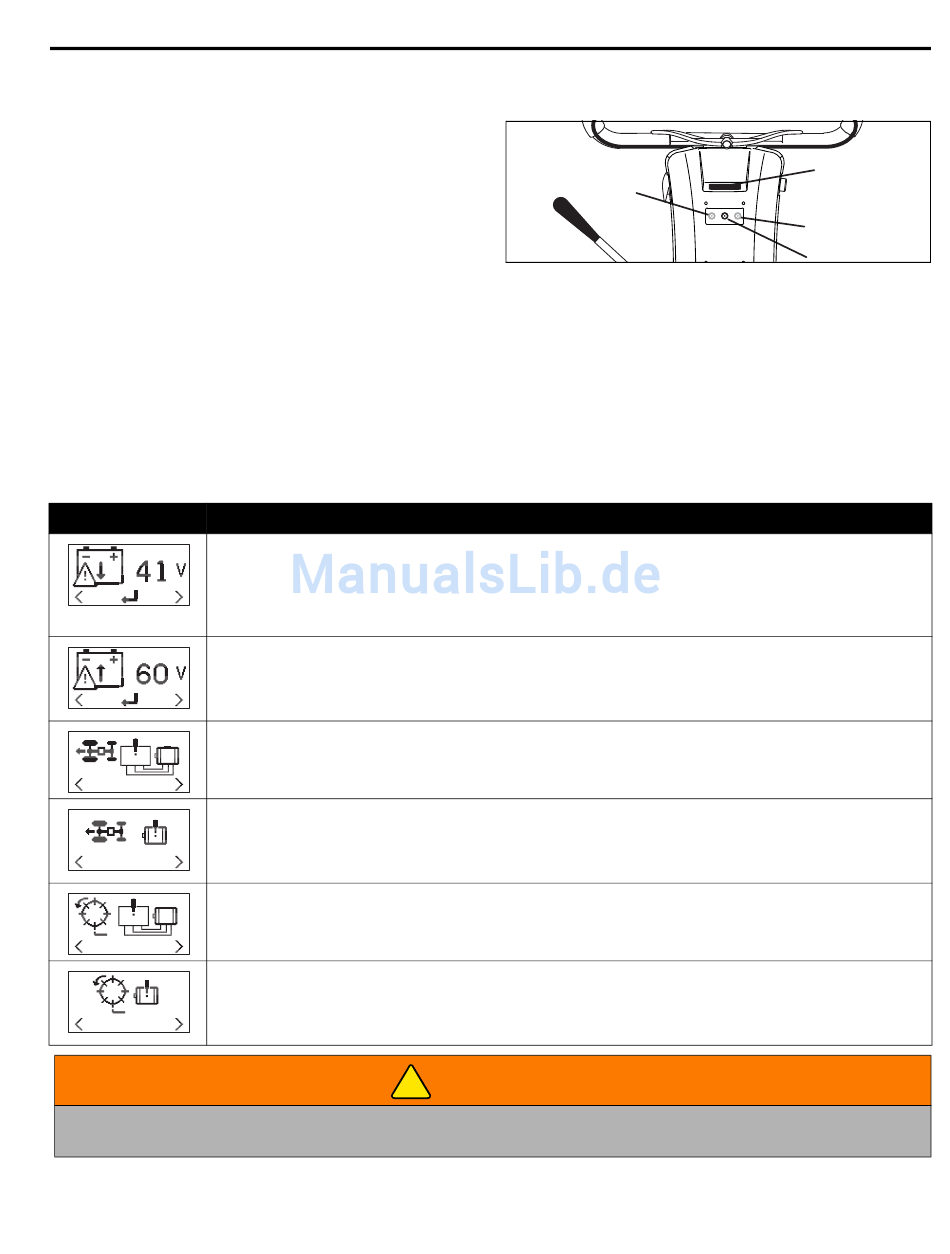

LCD-DISPLAY_____________________________________________________________

Der LCD-Display zeigt die aktuellen Funktionswerte für den
Betrieb des Eclipse 2-Mähers an und gibt drei verschiedene
akustische Alarme aus. Die LCD arbeitet in einer von zwei
Betriebsarten: Bediener (Standard) und Platzwart. Für den
Platzwartbetrieb ist eine
erforderlich.
Eine der orangen Tasten (K oder L) drücken, um die
Anzeige zu wechseln oder Werte zu ändern. Die rechte
orange Taste (K) drücken, um die angezeigte Liste vorwärts
zu durchlaufen oder einen Wert zu erhöhen. Die linke
orange Taste (L) drücken, die angezeigte Liste rückwärts zu
durchlaufen oder einen Wert zu senken. Die schwarze Taste
(J) wird verwendet,
zurückzusetzen oder zu ändern.
Alarmanzeige: Zusätzlich zu den Standardanzeigen für jede Betriebsart gibt es vier Anzeigen, die dazu dienen, den
Benutzer/Mechaniker auf ein Problem hinzuweisen, das behoben werden muss.
Alarmanzeige
Low Voltage (Niedrige Spannung) wird angezeigt, wenn die Systemspannung für 30 Sekunden unter 42
Volt Gleichspannung bzw. bei Hybridantrieb-Mähern unter 38 Volt Wechselspannung abfällt. Ein
Daueralarmton ertönt. Die schwarze Taste (J) drücken, um den Alarm abzuschalten. Den Mäher zum
Abstellbereich zurückfahren oder einen voll geladenen Akkusatz einsetzen. Der Schneidzylindermotor
arbeitet nicht, wenn auf dem Display niedrige Spannung angezeigt wird.
Overvoltage/Check Voltage (Überpannung/Spannung prüfen) wird angezeigt, wenn die Systemspannung
über 60 Volt Gleichspannung liegt. Ein schneller Piepston (2-mal pro Sekunde) ertönt. Wenn das Problem
nicht behoben wird, schaltet der Regler das Gerät nach 60 Sekunden ab. Den Generatorausgang prüfen,
ehe das System wieder gestartet wird. [Vgl.Abschnitt 10.4].
Traction Motor Controller Fault (Fehler im Regler des Antriebsmotors) wird angezeigt, wenn ein Problem
im Regler des Antriebsmotors festgestellt wird. Der Fahrmotor funktioniert erst wieder, wenn das Problem
behoben worden ist. Den Mäher zur Reparatur zum Wartungsbereich bringen.
Traction Motor Fault (Fahrmotorfehler) wird angezeigt, wenn ein Kurzschluss im Fahrmotor festgestellt
wird oder wenn der Stromverbrauch des Fahrmotors eine Sekunden lang 30 A übersteigt. Der Fahrmotor
funktioniert erst wieder, wenn das Problem behoben worden ist. Den Mäher zur Reparatur zum
Wartungsbereich bringen.
Reel Motor Controller Fault (Fehler im Regler des Schneidzylindermotors) wird angezeigt, wenn ein
Problem im Regler des Schneidzylindermotors festgestellt wird. Der Schneidzylindermotor funktioniert erst
wieder, wenn das Problem behoben worden ist. Den Mäher zur Reparatur zum Wartungsbereich bringen.
Reel
Schneidzylindermotor festgestellt wird oder wenn der Stromverbrauch des Schneidzylindermotors eine
Sekunden lang 30 A übersteigt. Der Schneidzylindermotor funktioniert erst wieder, wenn das Problem
behoben worden ist. Den Mäher zur Reparatur zum Wartungsbereich bringen.
Den Schneidzylinderschalter ausschalten, den Hebel loslassen, den Zündschlüssel auf Aus stellen und den
Batterieanschluss abtrennen, ehe überprüft wird, ob der Schneidzylinder blockiert ist.
vierstellige PIN-Nummer
um Werte zu bestätigen,
Motor Fault (Schneidzylindermotorfehler)
!
BEDIENUNGSELEMENTE
Akustische Alarme: Zeigen an, dass einer von drei
Zuständen vom LCD-Display festgestellt wurde, und eine
entsprechende Meldung wird angezeigt. Ein Dauerton zeigt
eine zu niedrige Systemspannung an. Ein schnelles
Piepsen (2-mal
Überspannungszustand an. Ein langsames Piepsen (1-mal
alle 3 Sekunden) zeigt an, dass sich der Mäher im
Rückläppbetrieb befindet.
Alarmbeschreibung
wird
WARNUNG
K
pro Sekunde)
angezeigt, wenn ein
4
G
L
J
Abbildung 4B
zeigt einen
Kurzschluss im
de-19
