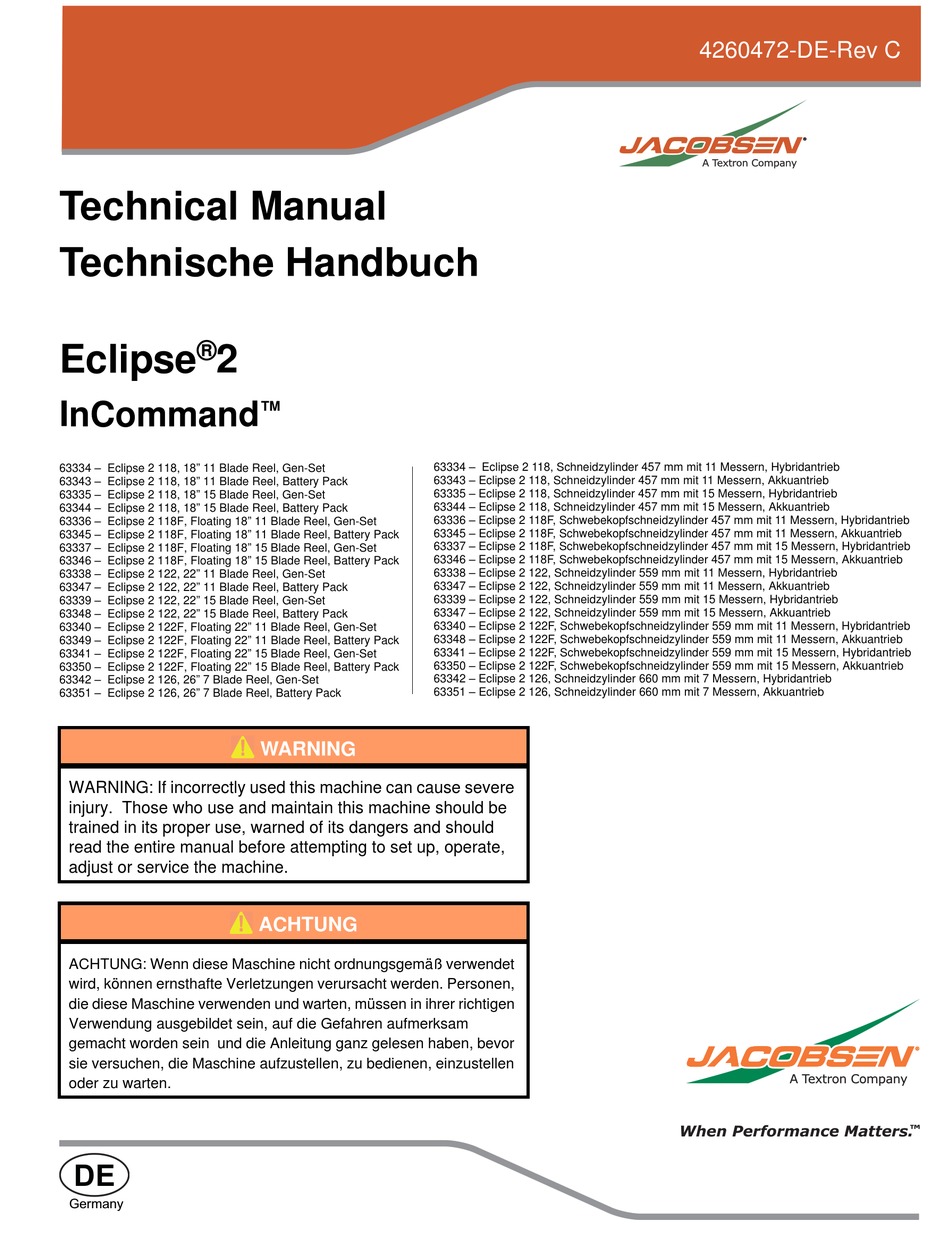

Technical Manual
Technische Handbuch
®

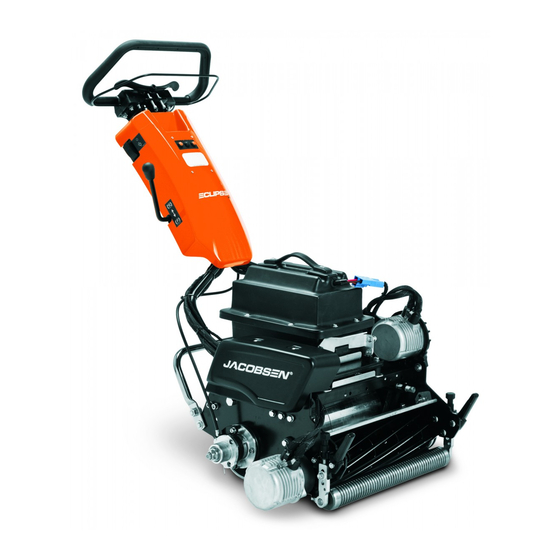

Eclipse
2
InCommand
63334 – Eclipse 2 118, 18" 11 Blade Reel, Gen-Set
63343 – Eclipse 2 118, 18" 11 Blade Reel, Battery Pack
63335 – Eclipse 2 118, 18" 15 Blade Reel, Gen-Set
63344 – Eclipse 2 118, 18" 15 Blade Reel, Battery Pack
63336 – Eclipse 2 118F, Floating 18" 11 Blade Reel, Gen-Set
63345 – Eclipse 2 118F, Floating 18" 11 Blade Reel, Battery Pack
63337 – Eclipse 2 118F, Floating 18" 15 Blade Reel, Gen-Set
63346 – Eclipse 2 118F, Floating 18" 15 Blade Reel, Battery Pack
63338 – Eclipse 2 122, 22" 11 Blade Reel, Gen-Set
63347 – Eclipse 2 122, 22" 11 Blade Reel, Battery Pack
63339 – Eclipse 2 122, 22" 15 Blade Reel, Gen-Set
63348 – Eclipse 2 122, 22" 15 Blade Reel, Battery Pack
63340 – Eclipse 2 122F, Floating 22" 11 Blade Reel, Gen-Set
63349 – Eclipse 2 122F, Floating 22" 11 Blade Reel, Battery Pack
63341 – Eclipse 2 122F, Floating 22" 15 Blade Reel, Gen-Set
63350 – Eclipse 2 122F, Floating 22" 15 Blade Reel, Battery Pack
63342 – Eclipse 2 126, 26" 7 Blade Reel, Gen-Set
63351 – Eclipse 2 126, 26" 7 Blade Reel, Battery Pack
WARNING: If incorrectly used this machine can cause severe
injury. Those who use and maintain this machine should be
trained in its proper use, warned of its dangers and should
read the entire manual before attempting to set up, operate,
adjust or service the machine.
ACHTUNG: Wenn diese Maschine nicht ordnungsgemäß verwendet
wird, können ernsthafte Verletzungen verursacht werden. Personen,
die diese Maschine verwenden und warten, müssen in ihrer richtigen
Verwendung ausgebildet sein, auf die Gefahren aufmerksam
gemacht worden sein und die Anleitung ganz gelesen haben, bevor
sie versuchen, die Maschine aufzustellen, zu bedienen, einzustellen
oder zu warten.
DE
Germany
™
63334 – Eclipse 2 118, Schneidzylinder 457 mm mit 11 Messern, Hybridantrieb
63343 – Eclipse 2 118, Schneidzylinder 457 mm mit 11 Messern, Akkuantrieb
63335 – Eclipse 2 118, Schneidzylinder 457 mm mit 15 Messern, Hybridantrieb
63344 – Eclipse 2 118, Schneidzylinder 457 mm mit 15 Messern, Akkuantrieb
63336 – Eclipse 2 118F, Schwebekopfschneidzylinder 457 mm mit 11 Messern, Hybridantrieb
63345 – Eclipse 2 118F, Schwebekopfschneidzylinder 457 mm mit 11 Messern, Akkuantrieb
63337 – Eclipse 2 118F, Schwebekopfschneidzylinder 457 mm mit 15 Messern, Hybridantrieb
63346 – Eclipse 2 118F, Schwebekopfschneidzylinder 457 mm mit 15 Messern, Akkuantrieb
63338 – Eclipse 2 122, Schneidzylinder 559 mm mit 11 Messern, Hybridantrieb
63347 – Eclipse 2 122, Schneidzylinder 559 mm mit 11 Messern, Akkuantrieb
63339 – Eclipse 2 122, Schneidzylinder 559 mm mit 15 Messern, Hybridantrieb
63347 – Eclipse 2 122, Schneidzylinder 559 mm mit 15 Messern, Akkuantrieb
63340 – Eclipse 2 122F, Schwebekopfschneidzylinder 559 mm mit 11 Messern, Hybridantrieb
63348 – Eclipse 2 122F, Schwebekopfschneidzylinder 559 mm mit 11 Messern, Akkuantrieb
63341 – Eclipse 2 122F, Schwebekopfschneidzylinder 559 mm mit 15 Messern, Hybridantrieb
63350 – Eclipse 2 122F, Schwebekopfschneidzylinder 559 mm mit 15 Messern, Akkuantrieb
63342 – Eclipse 2 126, Schneidzylinder 660 mm mit 7 Messern, Hybridantrieb
63351 – Eclipse 2 126, Schneidzylinder 660 mm mit 7 Messern, Akkuantrieb
WARNING
ACHTUNG
4260472-DE-Rev C
