2 Installation und Montage
Ausfallprofil einstellen
Die Arme stehen unter hoher Federspannung, Verletzungsgefahr!
An beiden Seiten der Markise sind folgende Arbeiten auszuführen:
Hinweis:
Wurde die Neigung der Markisenarme (Abb. 4: Pos. 9) verändert, muss ggf. das
Ausfallprofil (Abb. 4 Pos. 12) neu eingestellt werden, um ein einwandfreies Schlie-
ßen der Kassette zu gewährleisten.
» Ausfahren der Markise bis Markisentuch leicht durchhängt (eventuell Arme
abbinden).
» An beiden Ausfallprofilhaltern (Abb. 5: Pos. 3) die Innensechskantschraube
(Pos. 3.1) lösen, nicht ganz herausdrehen.
» Spreizen Sie den Klemmbügel (Pos. 3.2) unter Zuhilfenahme eines Schrau-
bendrehers leicht auf.
» Die Raster-Stufen ermöglichen ein steileres oder flacheres Einstellen des
Ausfallprofils. Halter (Pos. 3.3) am Bogen (Pos. 3) um entsprechende Raster-
Stufen verstellen. Die Einstellung der Raster-Stufen muss an beiden Ausfall-
profilhaltern (Pos. 3) gleichmäßig erfolgen. Das Ausfall profil soll beim Einfahren
der Markise mit der Unterkante (Pos. U) stramm an der Kassette (Pos. K)
anliegen, um einwandfrei zu schließen.
» Nach der Einstellarbeit Innensechskantschraube (Pos. 3.1) wieder fest-
schrauben.
K

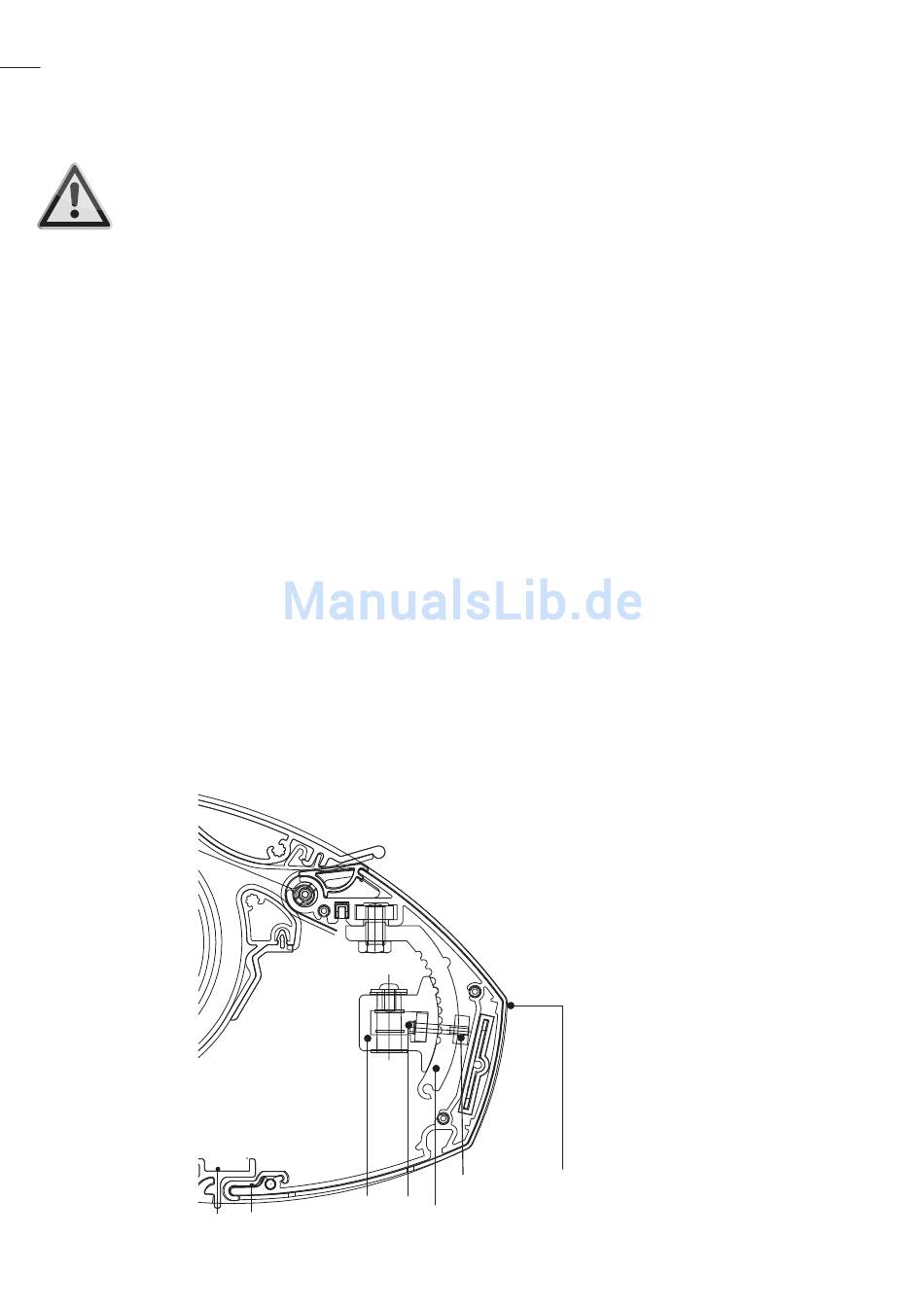

Abbildung 5: Ausfallprofil JubiloPlus
3.1
3.3
U
1.2
3.2
3
