14
2 Installation und Montage
Markise einhängen
Im Bereich der Gehäusehalter (Abb. 3) ist die Markise an die Wandbefestigung
zu heben und ganz an die Konsolen zu drücken. Die Druckplatten (Pos. 1) für die
Markisenbefestigung sind unterhalb der Konsolen auszurichten und mit einem
Innensechskantschlüssel (Gr. 6) beide Schrauben M8 x 25 (Pos. 2) und
U-Scheiben 8,4 festzuziehen, um die Markise zu sichern.

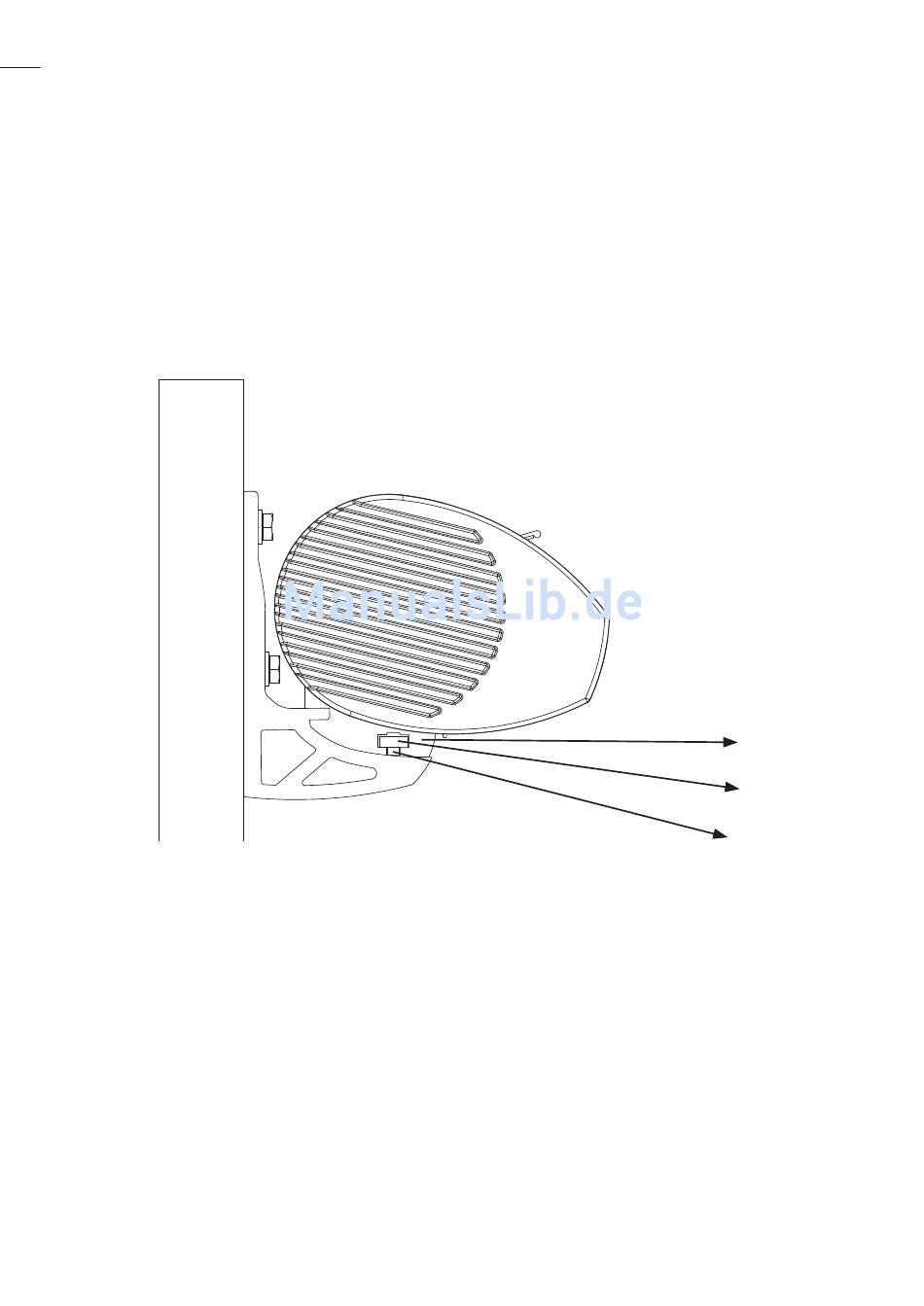

Abb. 3: Seitenansicht mit Wandkonsole
Kabeldurchführung (nur bei Motorantrieb)
Die Zuleitung ist mit dem Motorantrieb VDE-gerecht zu verlegen. Es ist dabei
darauf zu achten, dass über das Kabel kein Wasser in den Motorkopf eindringen
kann.
Gehäusehalter
Pos. 2
Pos. 1
