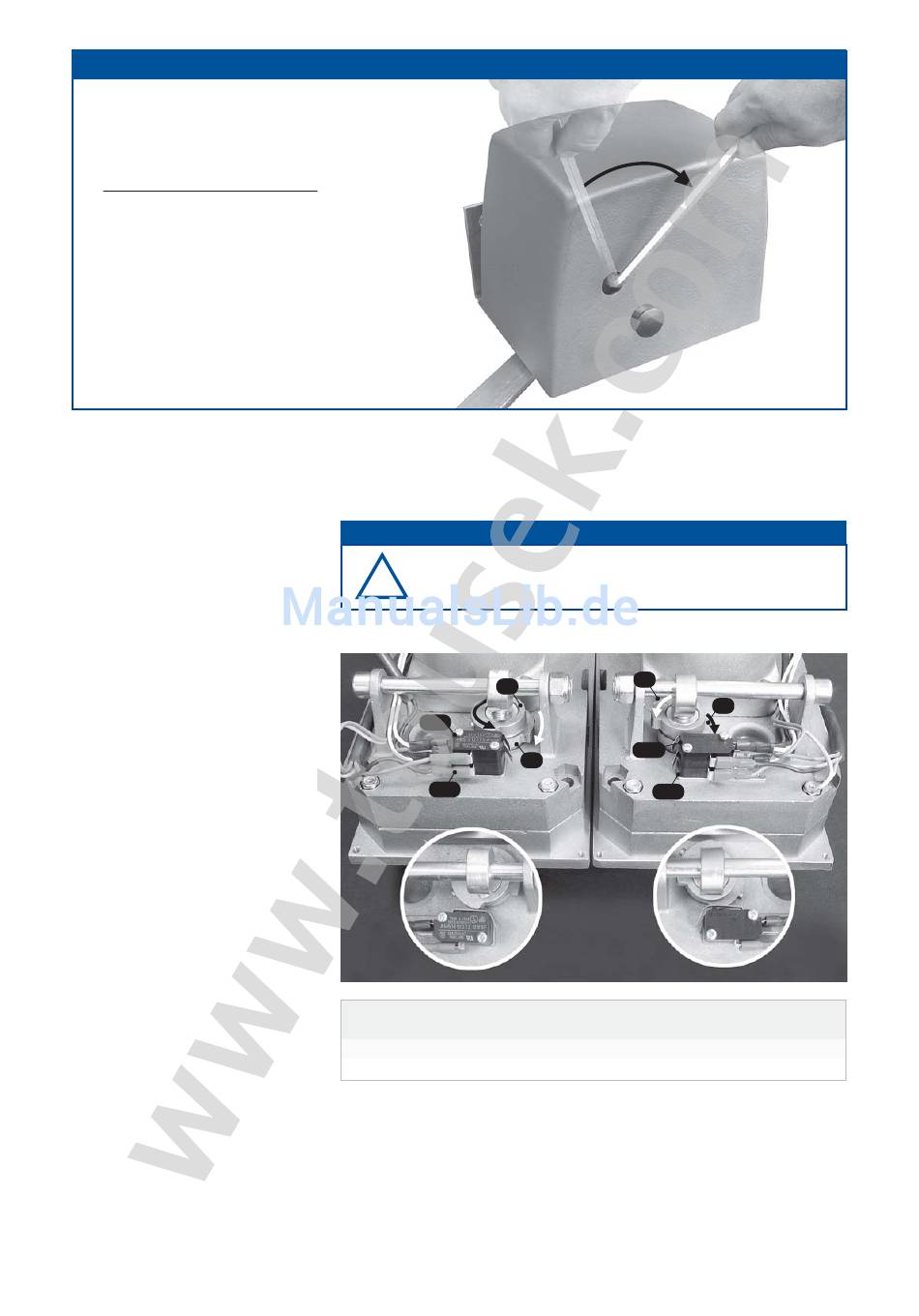

NOTENTRIEGELUNG des Antriebs bei Stromausfall
• Nehmen Sie die Schutzkappe ab.
• Drehen Sie mittels Notentriegelungsschlüssel
im Uhrzeigersinn, bis ein Einrasten spürbar ist.
(gilt für rechten und linken Antrieb)
• Bewegen Sie nun das Tor langsam (nicht schneller
als im Motorbetrieb).
• Zur Wiederherstellung des Motorbetriebes drehen
Sie den Schlüssel der Notentriegelung wieder
gegen den Uhrzeigersinn zurück
• Setzen Sie die Schutzkappe wieder auf.
Einstellung der Endschalter
• Anlage stromlos schalten.
• Antrieb entriegeln
(siehe Notentriegelung).
Einstellung für GESCHLOSSEN-Stellung:
• Drehtor komplett schließen.
• Endschalternocke für
GESCHLOSSEN-Stellung
gerade soweit verdrehen (in Richtung
schwarzer Pfeil), dass sie den
Endschalter für GESCHLOSSEN-
Stellung (ESG) auslöst.
Endschalternocke durch Anziehen der
Inbusschraube in dieser Stellung
fixieren.
Einstellung für OFFEN-Stellung:
• Drehtor komplett öffnen.
• Endschalternocke
für
Stellung (NO) gerade soweit verdrehen
(in Richtung weißer Pfeil), dass sie
den Endschalter für OFFEN-Stellung
(ESO) auslöst.
Endschalternocke durch Anziehen der
Inbusschraube in dieser Stellung
fixieren.
• Antrieb verriegeln
(siehe Notentriegelung).
• Probelauf durchführen und End-
schalter gegebenenfalls nachstellen.
Demontage
Die Demontage des Motors erfolgt in umgekehrter Reihenfolge zur Montage.
Es ist darauf zu achten, dass vor der Demontage die Spannungsversorgung des Antriebes abgeschalten wird !
Bei Durchführung der Endschaltereinstellung muss die
!
Drehtoranlage unbedingt stromlos geschaltet werden.
linker Antrieb
(NG)
ESG
ESO
OFFEN-
ENDSCHALTER für Stellung
GESCHLOSSEN (ESG)
OFFEN (ESO)
42000801_SPIN / 19. 07. 2007
Achtung
NG
NO
LINKER
ANTRIEB
OBEN
UNTEN
7
rechter Antrieb
NO
NG
ESO
ESG
RECHTER
ANTRIEB
UNTEN
OBEN
