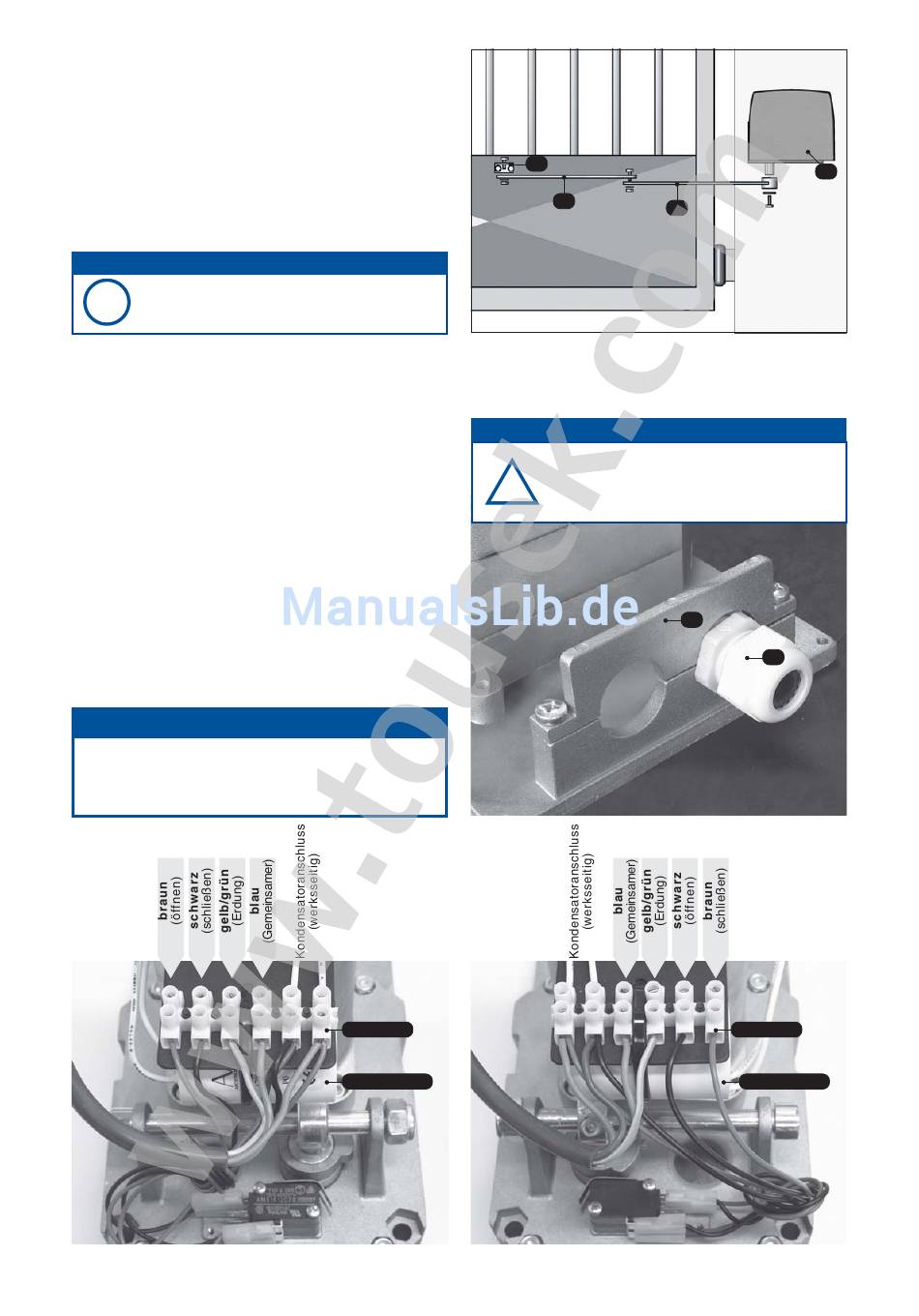

Montage der Verbindungsarme
• Antrieb entriegeln (siehe Notentriegelung).
• Nun den Motorarm (2) auf die Motorwelle aufschieben
und mit Scheibe und Schraube fixieren.
• Auf den Motorarm den Hebelarm (3) aufsetzen und mit
Schraube, Scheibe und Mutter verbinden.
• Zuletzt den Hebelarm mit dem Torbeschlag (4) mittels
Schraube, Scheibe und Mutter verbinden.
Wichtig
!
Die Drehpunkte des Antriebes und des
Gestänges sind mit etwas Fett zu versehen.
Durchführung der elektrischen Anschlüsse und
Krafteinstellung
• Den Antrieb laut Steuerungsanleitung anschließen.
Dazu die Zuleitung zum Motor durch die Verschraubung
(1c) am Antrieb bis zur Klemmleiste (1e) führen und
Anschlüsse lt. unterer Abbildung durchführen. Die
Verschraubung mittels Halterung (1d) fixieren.
• Anschluss diverser Sicherheitseinrichtungen, Impuls-
geber und anderer Zubehörteile lt. betreffenden
Anleitungen (Kabelplan beachten).
• Die Krafteinstellung des Antriebs erfolgt über die
Steuerung (siehe Steuerunganleitung) .
ACHTUNG
Bei der Krafteinstellung ist darauf zu achten, dass
geltende Normen und Sicherheitsvorschriften
eingehalten werden.
linker
Antrieb
!
rechter
Antrieb
1e (links)
Kondensator
6
42000801_SPIN / 19. 07. 2007
4
3
2
Achtung
Bei Durchführung der elektrischen
Anschlüsse muss die Drehtoranlage
unbedingt stromlos geschaltet werden.
1d
1
1c
1e (rechts)
Kondensator
