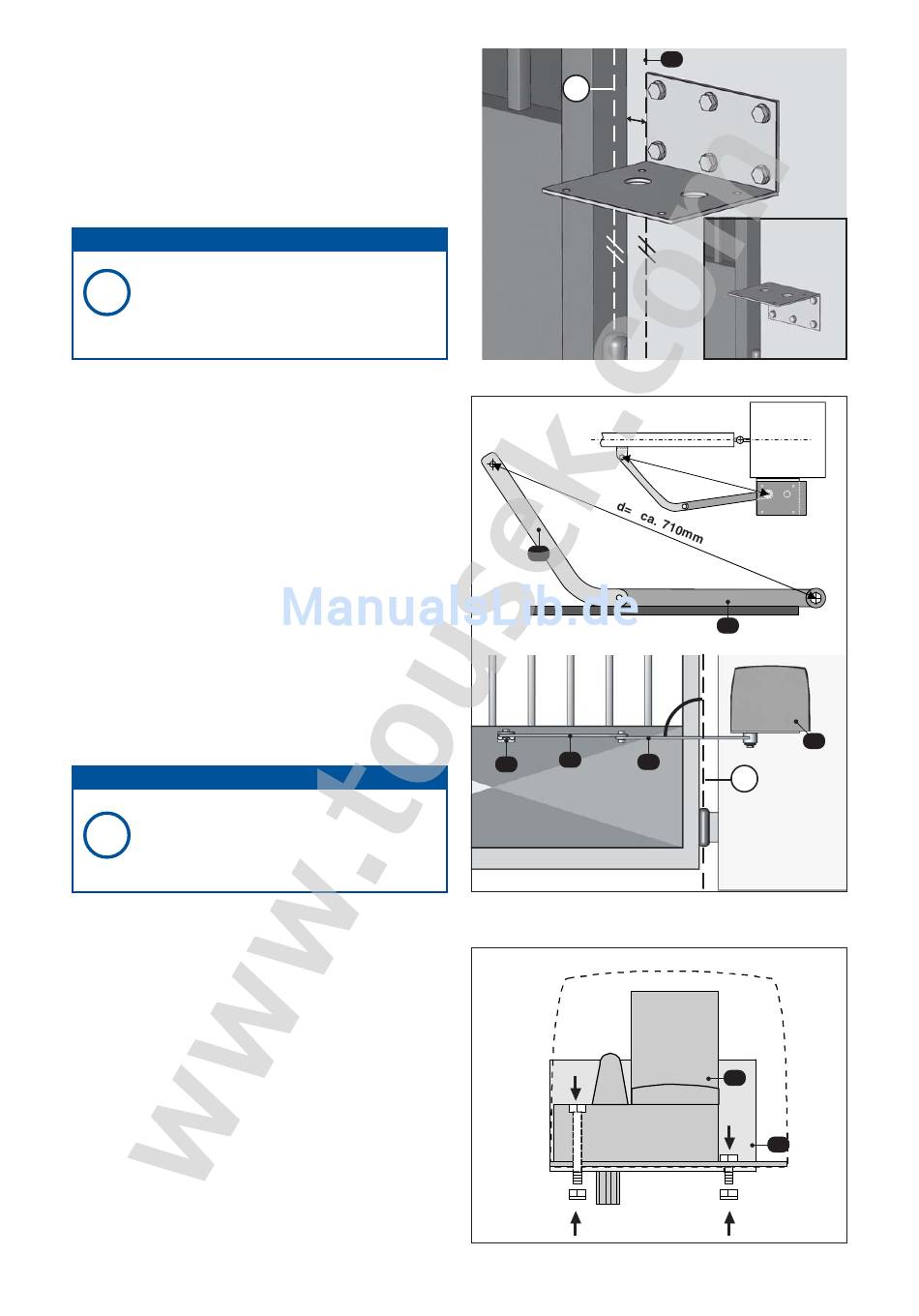

Befestigung des Montagewinkels
• Die Position des Montagewinkels für den Motor ergibt
sich aus den zuvor beschriebenen Anwendungsfällen,
vertikal sollte er soweit möglich mittig zur Torhöhe montiert
werden.
Der Montagewinkel wird dabei auf eine der beiden
möglichen Arten (siehe Abb.) mittels Schrauben an der
Torsäule befestigt.
Wichtig
Die Vertikale (v) des Montagewinkels muss
!
parallel zur Drehachse des Torflügels (X)
ausgerichtet sein.
Montagemaß B beachten!
Befestigung des Torbeschlags
• Tor vollständig schließen.
• Die Position des Torbeschlags (4), an dem in weiterer
Folge der Hebelarm (3) befestigt wird, ergibt sich aus der
Forderung, dass der Motorarm und der Hebelarm bei
geschlossenem Tor die Stellung wie in Abb. rechts
einnehmen (z.B. an einer Latte ausrichten) . Dadurch ist
die Distanz d (Länge zwischen Motorwelle und Drehachse
am Torbeschlag) festgelegt.
• Die vertikale Ausrichtung des Torbeschlags richtet sich
nach der Montageposition des Antriebs (1).
Den Torbeschlag so montieren, dass in weiterer Folge
Motorarm (2) und Hebelarm (3) im rechten Winkel zur
Torachse (X) verlaufen.
• Der Torbeschlag wird nach ermittelter Position mittels
Schrauben am Torflügel fixiert.
Wichtig
Bei dünnwandigen, oder Holztoren darf der
!
Torbeschlag nicht direkt am Tor montiert
werden, sondern es muss ein Flacheisen
unterlegt werden.
Montage des Motors
• Motor (1) auf den befestigten Montagewinkel (1a) (unter
Beachtung linker Antrieb / rechter Antrieb) aufsetzen.
• Antriebsabdeckung abnehmen.
• 4 Sechskantschrauben (2 kürzere, 2 längere) von oben
durch die 4 Befestigungslöcher führen und mittels Muttern
unten fixieren.
X
3
3
4
5
