MI 3152(H) EurotestXC (2,5 kV)

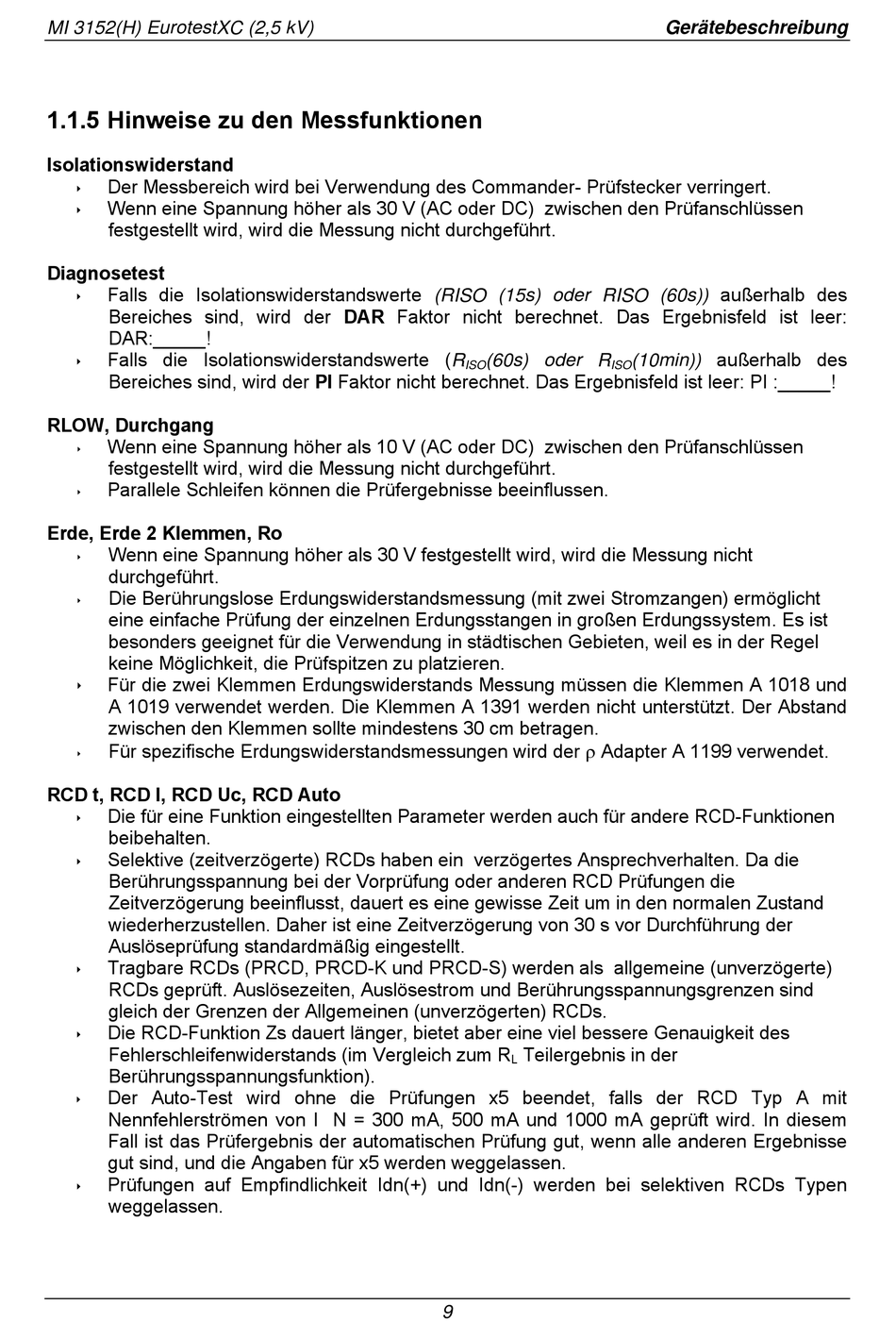

1.1.5 Hinweise zu den Messfunktionen

Isolationswiderstand
Der Messbereich wird bei Verwendung des Commander- Prüfstecker verringert.

Wenn eine Spannung höher als 30 V (AC oder DC) zwischen den Prüfanschlüssen

festgestellt wird, wird die Messung nicht durchgeführt.
Diagnosetest
Falls die Isolationswiderstandswerte (RISO (15s) oder RISO (60s)) außerhalb des

Bereiches sind, wird der DAR Faktor nicht berechnet. Das Ergebnisfeld ist leer:
DAR:_____!
Falls die Isolationswiderstandswerte (R

Bereiches sind, wird der PI Faktor nicht berechnet. Das Ergebnisfeld ist leer: PI :_____!
RLOW, Durchgang
Wenn eine Spannung höher als 10 V (AC oder DC) zwischen den Prüfanschlüssen

festgestellt wird, wird die Messung nicht durchgeführt.
Parallele Schleifen können die Prüfergebnisse beeinflussen.

Erde, Erde 2 Klemmen, Ro
Wenn eine Spannung höher als 30 V festgestellt wird, wird die Messung nicht

durchgeführt.
Die Berührungslose Erdungswiderstandsmessung (mit zwei Stromzangen) ermöglicht

eine einfache Prüfung der einzelnen Erdungsstangen in großen Erdungssystem. Es ist
besonders geeignet für die Verwendung in städtischen Gebieten, weil es in der Regel
keine Möglichkeit, die Prüfspitzen zu platzieren.

Für die zwei Klemmen Erdungswiderstands Messung müssen die Klemmen A 1018 und
A 1019 verwendet werden. Die Klemmen A 1391 werden nicht unterstützt. Der Abstand
zwischen den Klemmen sollte mindestens 30 cm betragen.
Für spezifische Erdungswiderstandsmessungen wird der  Adapter A 1199 verwendet.

RCD t, RCD I, RCD Uc, RCD Auto
Die für eine Funktion eingestellten Parameter werden auch für andere RCD-Funktionen

beibehalten.
Selektive (zeitverzögerte) RCDs haben ein verzögertes Ansprechverhalten. Da die

Berührungsspannung bei der Vorprüfung oder anderen RCD Prüfungen die
Zeitverzögerung beeinflusst, dauert es eine gewisse Zeit um in den normalen Zustand
wiederherzustellen. Daher ist eine Zeitverzögerung von 30 s vor Durchführung der
Auslöseprüfung standardmäßig eingestellt.
Tragbare RCDs (PRCD, PRCD-K und PRCD-S) werden als allgemeine (unverzögerte)

RCDs geprüft. Auslösezeiten, Auslösestrom und Berührungsspannungsgrenzen sind
gleich der Grenzen der Allgemeinen (unverzögerten) RCDs.
Die RCD-Funktion Zs dauert länger, bietet aber eine viel bessere Genauigkeit des

Fehlerschleifenwiderstands (im Vergleich zum R
Berührungsspannungsfunktion).
Der Auto-Test wird ohne die Prüfungen x5 beendet, falls der RCD Typ A mit

Nennfehlerströmen von I N = 300 mA, 500 mA und 1000 mA geprüft wird. In diesem
Fall ist das Prüfergebnis der automatischen Prüfung gut, wenn alle anderen Ergebnisse
gut sind, und die Angaben für x5 werden weggelassen.
Prüfungen auf Empfindlichkeit Idn(+) und Idn(-) werden bei selektiven RCDs Typen

weggelassen.
(60s) oder R
ISO ISO
Teilergebnis in der
L
9
Gerätebeschreibung
(10min)) außerhalb des
