LOGICDATA SMARTneo Handbuch Seite 12

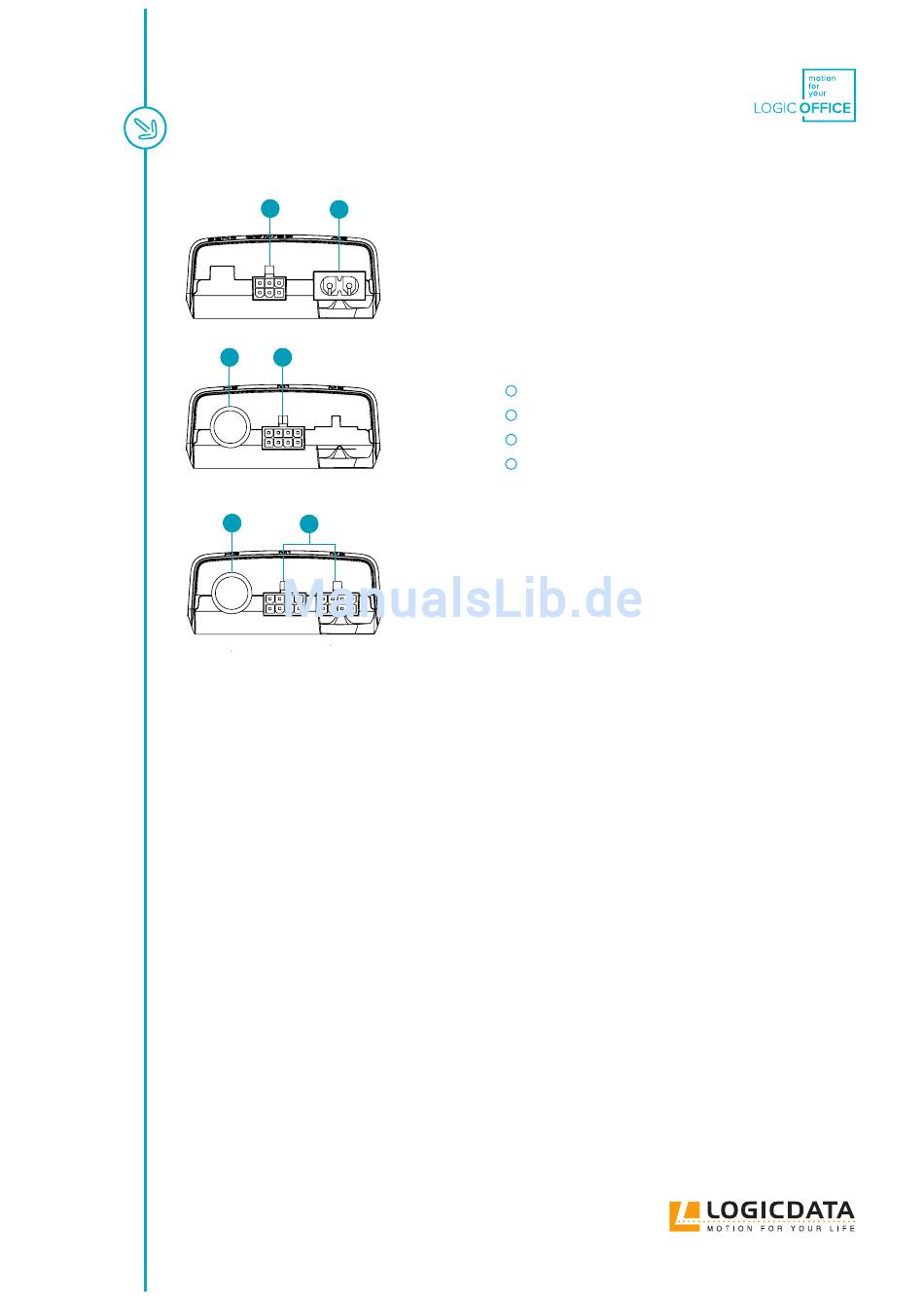

Abb. 1: Anschlüsse an der Steuerung
1
2
3
4
SMARTneo-1
3
4
SMARTneo-2
Das mechatronische Gesamtsystem für die Höhenverstellung besteht aus folgenden Produkten:
Einmotoriger Tisch
• 1 Steuerung SMARTneo
• 1 Aktuatoren, z. B.: SLIMdrive-500, SLIMdrive-660s
• 1 Handschalter z. B.: TOUCHfx, HSF oder einen anderen LOGICDATA Handschalter, LOGIClink
• 1 Netzkabel mit zweipoligem Anschluss C8
Zweimotoriger Tisch
• 1 Steuerung SMARTneo
• 2 Aktuatoren, z. B.: SLIMdrive-500, SLIMdrive-660s
• 1 Handschalter z. B.: TOUCHfx, HSF oder einen anderen LOGICDATA Handschalter, LOGIClink
• 1 Netzkabel mit zweipoligem Anschluss C8
Viermotoriger Tisch
• 2 Steuerungen SMARTneo
• 1 Kaskadierungskabel
• 4 Aktuatoren , z. B.: SLIMdrive-500, SLIMdrive-660s
• 1 Handschalter z. B.: TOUCHfx, HSF oder einen anderen LOGICDATA Handschalter, LOGIClink
• 2 Netzkabel mit zweipoligem Anschluss C8
HANDBUCH SMARTneo // SEITE 12
6-poliger Minifit für Kaskadierungskabel (COM/DC)
1
2-poliger C7 für Stromversorgung (AC)
2
DIN für Handschalter (HS)
3
8-poliger Minifit für Aktuatoren (M1, M2)
4
