Подход газопровода к плите должен быть закончен
запорным краном а примеры чаще всего применяемых
подходов, приведены на рис.14. Непосредственно за
краном, установлена муфта для соединения короткого
участка трубопровода плиты, выполненного при
помощи муфт и трубопровода 1\2".
Короткий участок трубопровода способствует
несложному подключению плиты без натяга
газопроводки и коллектора в кухни.
На этом участке, следует поставить фитинги,
способствующие точной установке присоединения с
учетом место установки плиты и положения муфты и
патрубка плиты.
Примерное подключение плиты при горизонтальном
подходе трубопровода и горизонтальном положении
крана, приведены на рис.15. Длину трубы (поз.4)
следует подобрать в зависимости от расстояния крана
от плиты.
При верхнем или нижнем подходе, подключение можно
выполнить похожим образом, применяя простую
муфту.
Подход газопровода сверху должен быть установлен
рядом с плитой, ибо открытая крышка опирается на
стене помещения.
В случае установки плиты в тесном ряду мебели,
подключение можно выполнить так, как это показано
на рис.15, устанавливая его ниже настольной плиты
шкафчиков (высотой 85 см).
У шкафчиков глубина меньше плиты и при их установке
в одной линии с плитой, сзади остается свободное
пространство для проводки. Перед краном и
присоединением, следует установить шкафчик для
кухонной раковины лишенный задней стенки а в случае
установки другого шкафчика, следует в задней стенке
вырезать отверстие способствующее доступу к крану
и присоединению.
Для точной установки плиты, в зависимости от
положения присоединения и установки шкафчиков,
можно выполнить присоединение по рис.16.
Приспособление плиты к определенному виду газа
Примечание : плиты поставленные изготовителем приспособлены к сжиганию газа приведенного на
заводском щитке и в карте гарантии. Заводской щиток установлен с правой стороны передней части духовки,
видимой после открытия дверцы.
Для приспособления плиты для сжигания другого вида газа, следует :
- заменить сопла (см. табл. 1-2),
- отрегулировать клапаны на меньшее течение газа,
Примечение! (для газомонтажника) Перестановку плиты на другой вид газа следует обозначить в заявке
о подключении плиты.
природный G20
пропан-бутан
Для регулировки, следует : снять маховики кранов
34
Род газа
малая
0222/072
0222/050
5 3 2

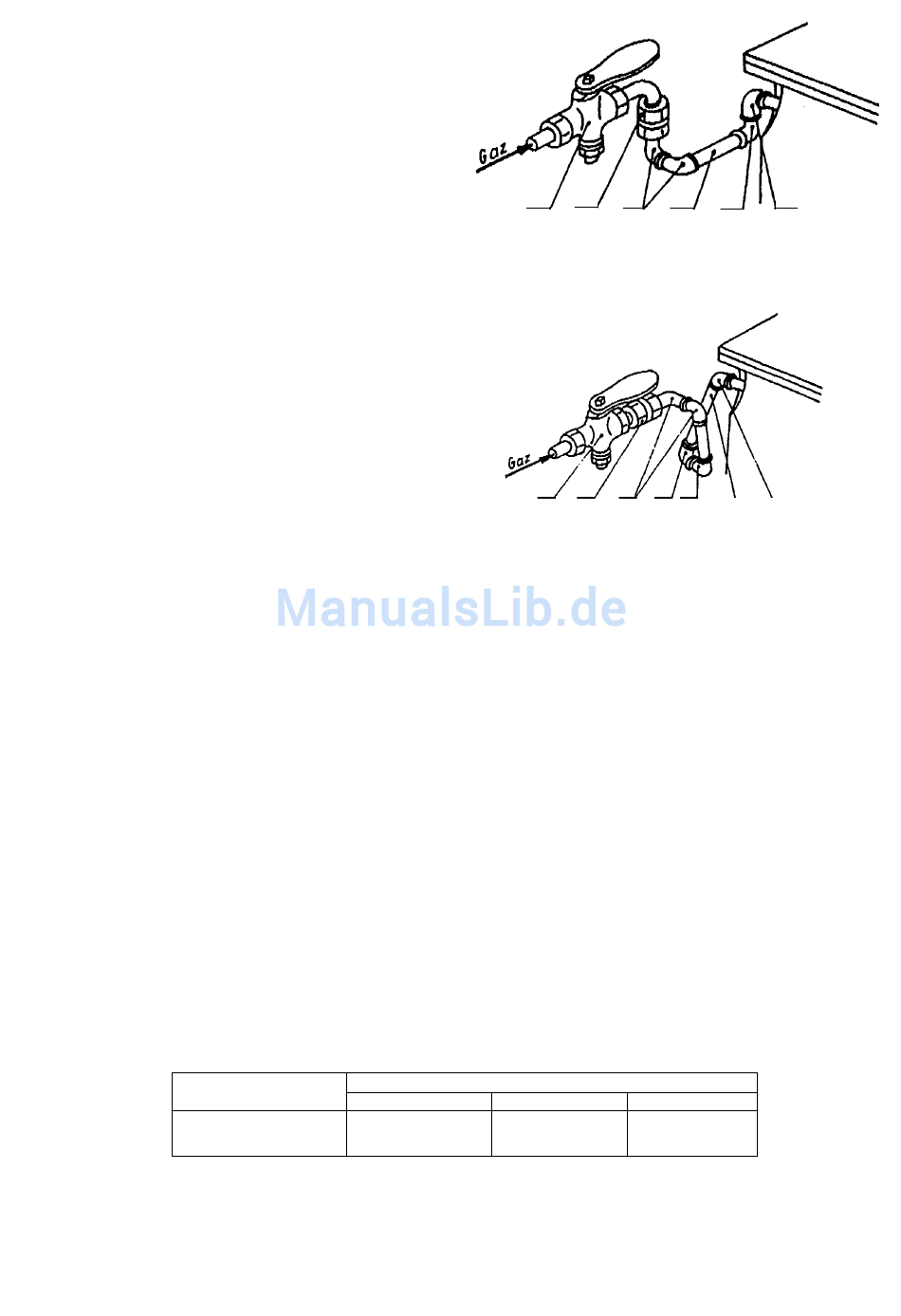

Рис.15. Примерное постянное подключение плиты
1 - ввертный фитинг 1\2" , 2 - ввертно-навертный фитинг 1\2", 3 -
угловая муфта 1\2" (или простая), 4 - трубопровод 1\2", 5 - кран.
5 3
2
Рис.16. Примерное подключение плиты с установкой расстояния
(обозначение, как на рис.15)
Примечание: подключение следует выполнить
тщательно! Неправильное выполнение и
натяжение газопроводки
некачественную работу или даже повредить плиту
или газопроводку.
выполненное подключение, будет способствовать
исправной установке муфты и свободному
навертыванию гайки муфты. Изготовитель плиты
не несет ответственности за повреждение плиты
или газопроводки в помещении, вызванных
некачественным подключением.
Сопло, тип\намер
средная
0101/0,97
0222/065
плита
4
1
2
плита
1 2
4 1
может вызвать
Правильным образом
Таблица 1
большая
0101/115
0222/085
