Montage fi nal de l'installation de la nage à contre-courant BADU Jet smart
1)
Après l'installation du corps NCC:
2)
Placer le corps de buse complet (102.1) contre le corps NCC (1).
3)
Glisser le tube pneumatique dans la gaine de protection et étanchéiser la gaine avec le
presse-étoupe (20).
4)
Fixer le tube à air avec le collier de serrage (8) sur la valve de réglage d'air (21)
5)
Fixer le corps de buse complet (102.1) avec les 4 vis autotaraudeuses (95) sur le corps
NCC (1).
Attention: Serrez les vis autotaraudeuses uniquement à la main.
N'utilisez pas de force.
6)

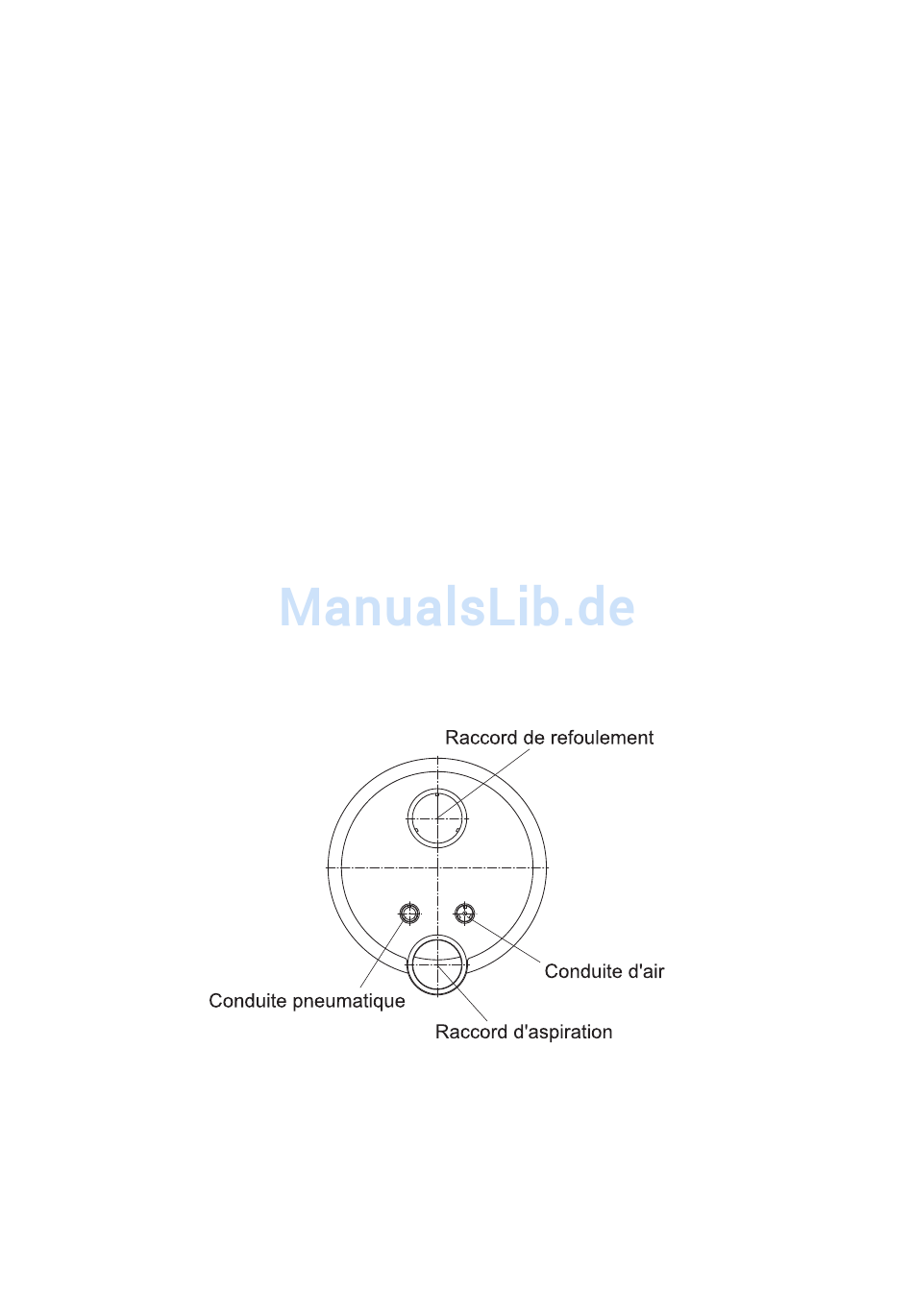

Relier la pompe à jet (92) avec le semi-raccord vissé (98, 99, 100), le coude en
caoutchouc (79) et les colliers de serrage (75) aux raccords d'aspiration et de
refoulement du corps NCC.
7)
Brancher le moteur de pompe come représenté sur le schéma de connexion
.
En cas de courant alternatif triphasé veiller au sens de rotation correct.
8)
La pompe est activée et désactivée dans la piscine avec le bouton-poussoir pneumatique
(38/1).
9)
La valve de réglage d'air (21) permet d'injecter de l'air dans la buse de refoulement, si
désiré.
ATTENTION:
Le corps NCC est en ABS. Si les raccords d'aspiration et de refoulement
sont collés dans le corps lorsque celui-ci est déjà monté, il y a lieu
d'observer impérativement un temps de durcissement minimum de 12
heures.
