Fertigmontage der BADU
1)

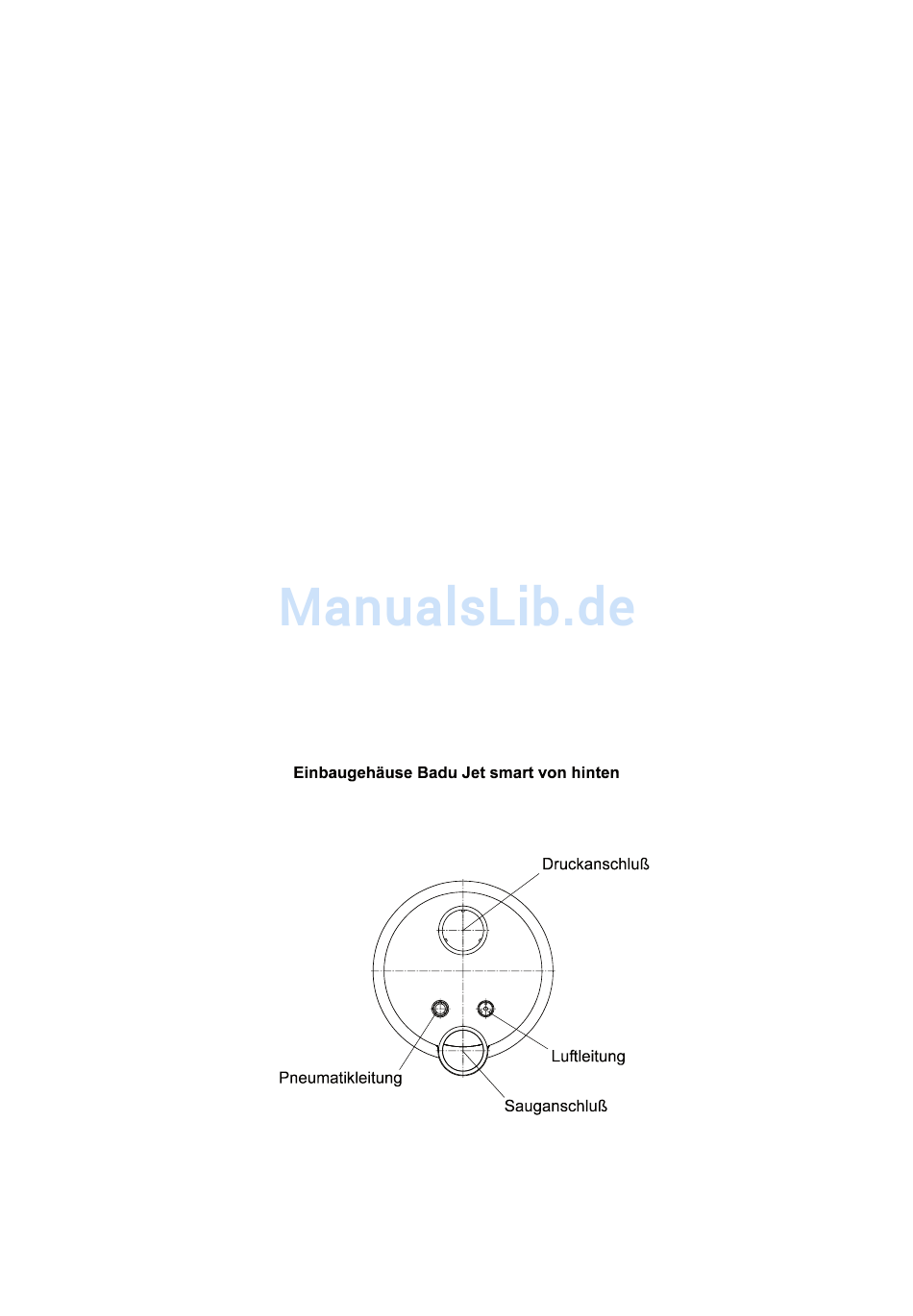

Nach dem Einbau des Einbaugehäuses
2)
Das kpl. Düsengehäuse (102.1) am Einbaugehäuse (1) ansetzen.
3)
Pneumatikschlauch durch den Schutzschlauch führen und mit der Kabel
verschraubung (20) abdichten.
4)
Luftleitung mit der Klemme (8) am Luftregler (21) befestigen.
5)
Das kpl. Düsengehäuse (102.1) mit 4 selbstschneidenden Schrauben (95)
am Einbaugehäuse (1) befestigen.
Achtung! Die Schrauben nur hand fest an zie hen.
Keine Gewalt an wen den!
6)
Die Jet Pumpe (92) mit der halben Verschraubung (98,99,100), dem
Gummiwinkel (79) und den dazu gehörigen Klemmen (75), saug- und
druckseitig am Einbaugehäuse anschließen.
7)
Den Pumpenmotor gem. Schaltplan anschließen.
Bei Drehstrom auf die richtige Drehrichtung achten!!
8)
Ein- und Ausschalten vom Becken aus mit dem Pneumatiktaster (38/1)
9)
Mit dem Luftregler (21) kann der Düse wahlweise Luft beigemischt werden.
ACHTUNG!
Das Einbaughäuse ist aus ABS. Wenn die Saug- und Druck-
an schlüs se erst vor Ort eingeklebt werden, unbedingt eine
Aushärtezeit von min. 12 Stunden be ach ten!
