Microplex logiJET TC8 Bedienhandbuch Seite 98

98 Bedienfeldfunktionen
_________________________________________________________________________________________

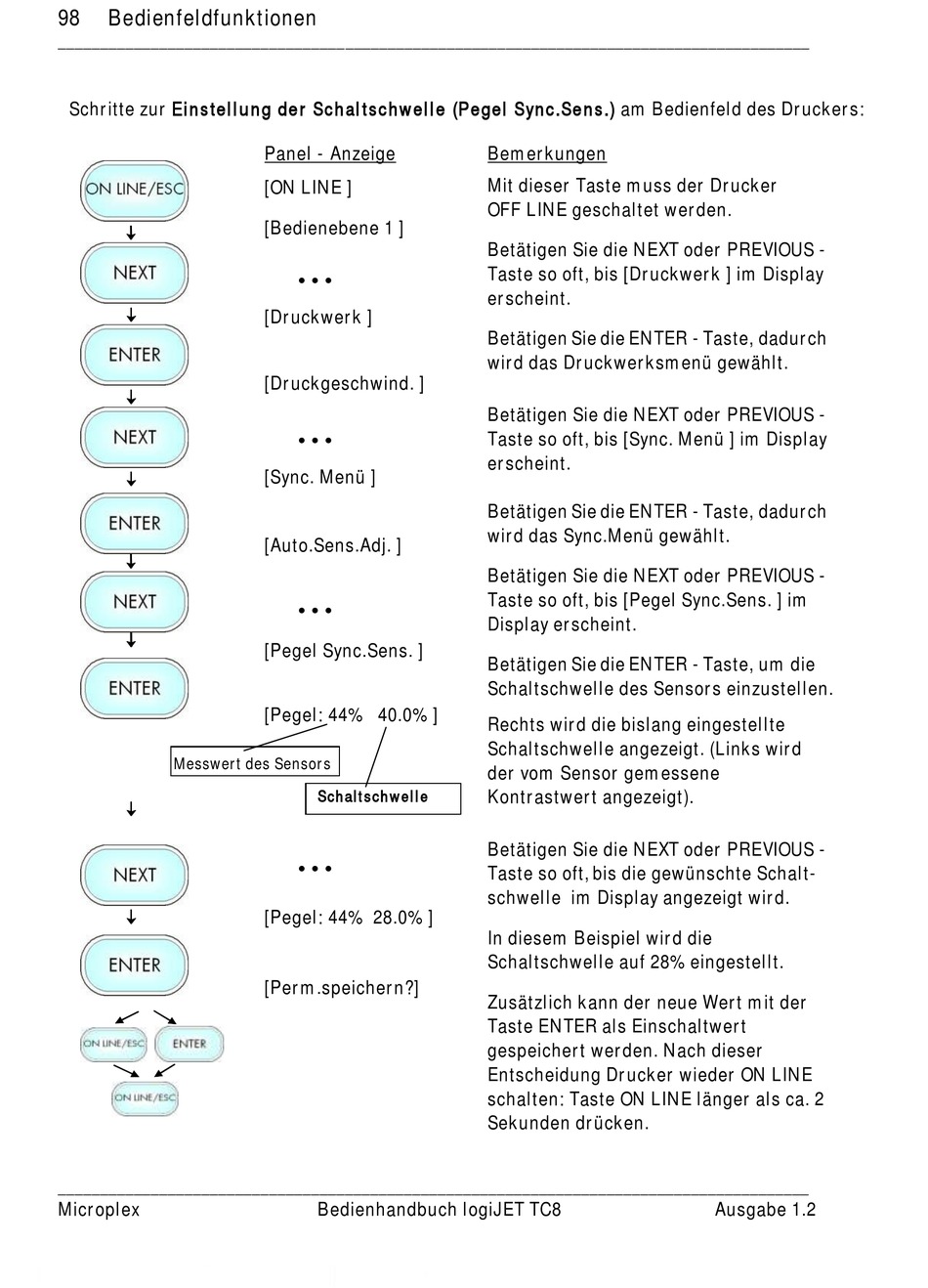

Schritte zur Einstellung der Schaltschwelle (Pegel Sync.Sens.) am Bedienfeld des Druckers:
Messwert des Sensors
_________________________________________________________________________________________
Microplex
Panel - Anzeige
[ON LINE ]
[Bedienebene 1 ]
  
[Druckwerk ]
[Druckgeschwind. ]
  
[Sync. Menü ]
[Auto.Sens.Adj. ]
  
[Pegel Sync.Sens. ]
[Pegel: 44% 40.0% ]
Schaltschwelle
  
[Pegel: 44% 28.0% ]
[Perm.speichern?]
Bedienhandbuch logiJET TC8
Bemerkungen
Mit dieser Taste muss der Drucker
OFF LINE geschaltet werden.
Betätigen Sie die NEXT oder PREVIOUS -
Taste so oft, bis [Druckwerk ] im Display
erscheint.
Betätigen Sie die ENTER - Taste, dadurch
wird das Druckwerksmenü gewählt.
Betätigen Sie die NEXT oder PREVIOUS -
Taste so oft, bis [Sync. Menü ] im Display
erscheint.
Betätigen Sie die ENTER - Taste, dadurch
wird das Sync.Menü gewählt.
Betätigen Sie die NEXT oder PREVIOUS -
Taste so oft, bis [Pegel Sync.Sens. ] im
Display erscheint.
Betätigen Sie die ENTER - Taste, um die
Schaltschwelle des Sensors einzustellen.
Rechts wird die bislang eingestellte
Schaltschwelle angezeigt. (Links wird
der vom Sensor gemessene
Kontrastwert angezeigt).
Betätigen Sie die NEXT oder PREVIOUS -
Taste so oft, bis die gewünschte Schalt-
schwelle im Display angezeigt wird.
In diesem Beispiel wird die
Schaltschwelle auf 28% eingestellt.
Zusätzlich kann der neue Wert mit der
Taste ENTER als Einschaltwert
gespeichert werden. Nach dieser
Entscheidung Drucker wieder ON LINE
schalten: Taste ON LINE länger als ca. 2
Sekunden drücken.
Ausgabe 1.2
