Farbband-
Führungswelle
_________________________________________________________________________________________
Microplex
A) Korrektur an der Abwickelseite des Farbbands
(an der Papiereintrittsseite des Druckkopfes)
5. Schwenken Sie die Druckkopfeinheit nach oben, bis sie
vollständig aufgerichtet ist.
6. Lösen Sie die Rändelschraube ein wenig, mit der die
Farbband-Führungswelle befestigt ist.
Beachte: Diese Rändelschraube nicht entfernen, sondern nur
etwas lösen.
Draufsicht:

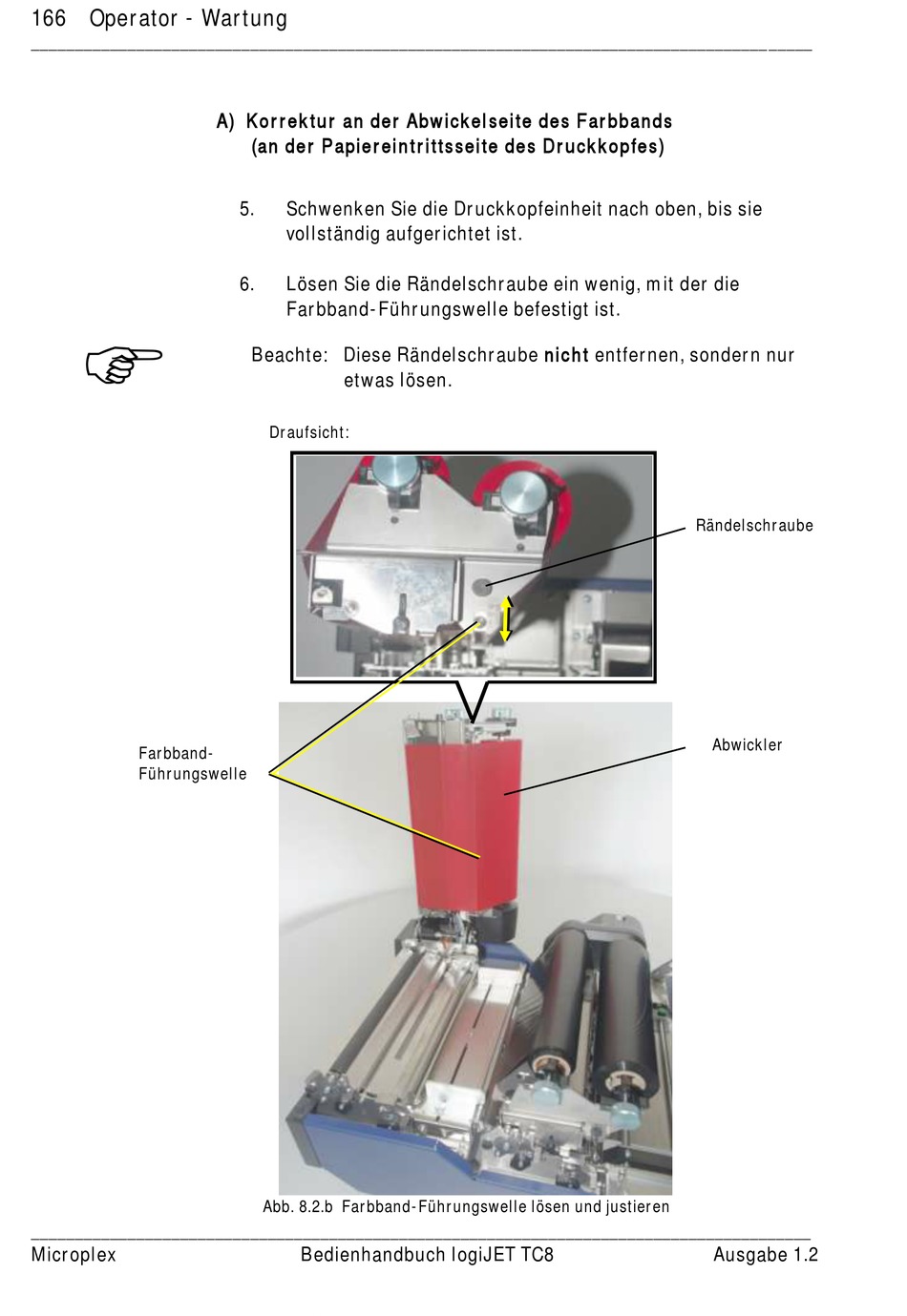

Abb. 8.2.b Farbband-Führungswelle lösen und justieren
Bedienhandbuch logiJET TC8
Rändelschraube
Abwickler
