Microplex
Handhabung des Verbrauchsmaterials
6. Nehmen Sie die Farbbandrolle zur Hand und entfernen Sie
ggf. die Schutzfolie vom Farbband (durch Abwickeln und
Abschneiden).
Achten Sie auf die korrekte Wickelrichtung des Farbbandes.
7. Führen Sie einen Farbbandwickeldorn in den Pappkern des
(unbenutzten) Farbbands und den anderen Wickeldorn in die
Folienhülse (Pappkern), auf der das (benutzte) Farbband
aufgewickelt werden soll.

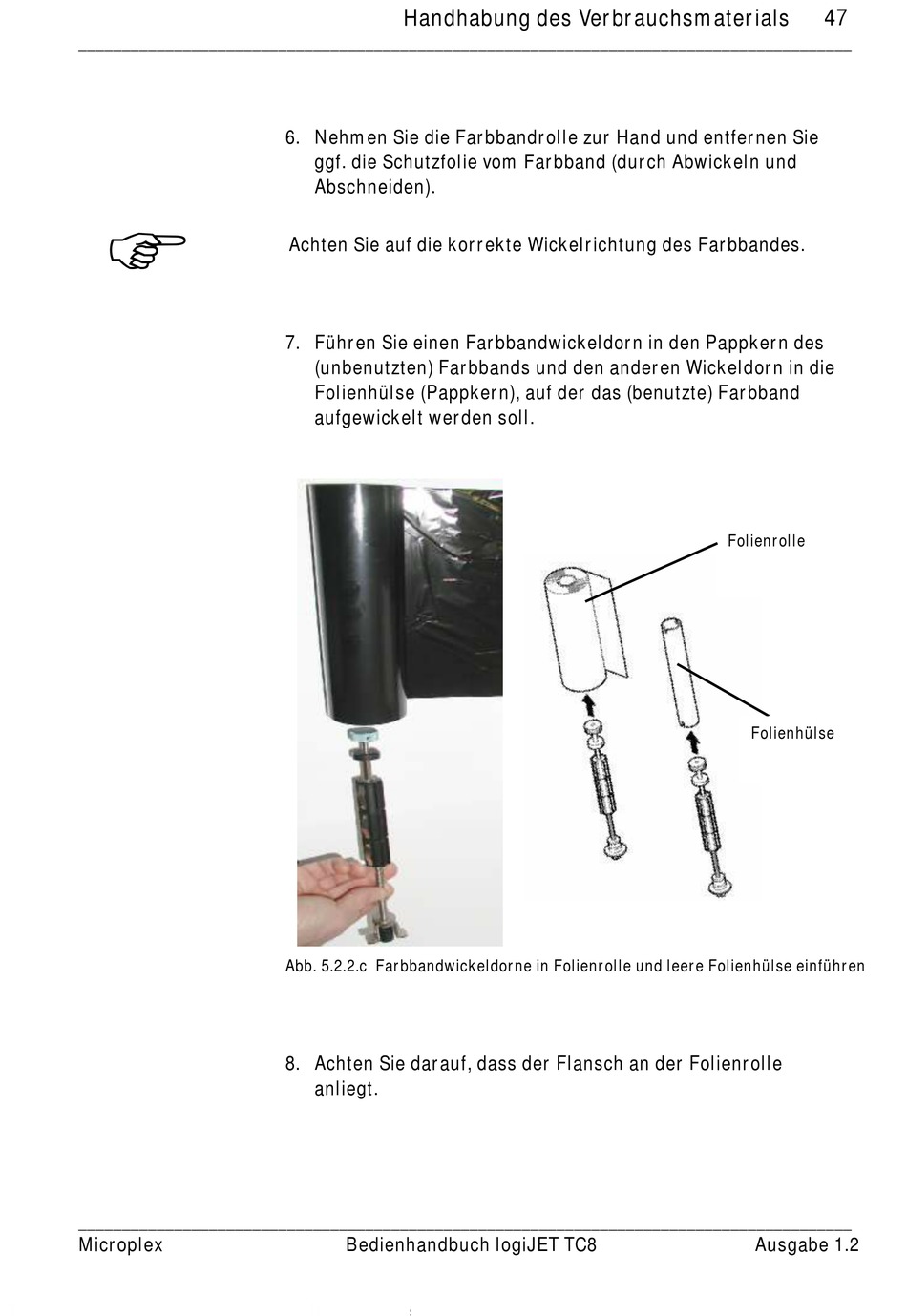

Abb. 5.2.2.c Farbbandwickeldorne in Folienrolle und leere Folienhülse einführen
8. Achten Sie darauf, dass der Flansch an der Folienrolle
anliegt.
Bedienhandbuch logiJET TC8
47
Folienrolle
Folienhülse
Ausgabe 1.2
