Microplex logiJET TC8 Bedienhandbuch Seite 20

20 Installation
_________________________________________________________________________________________

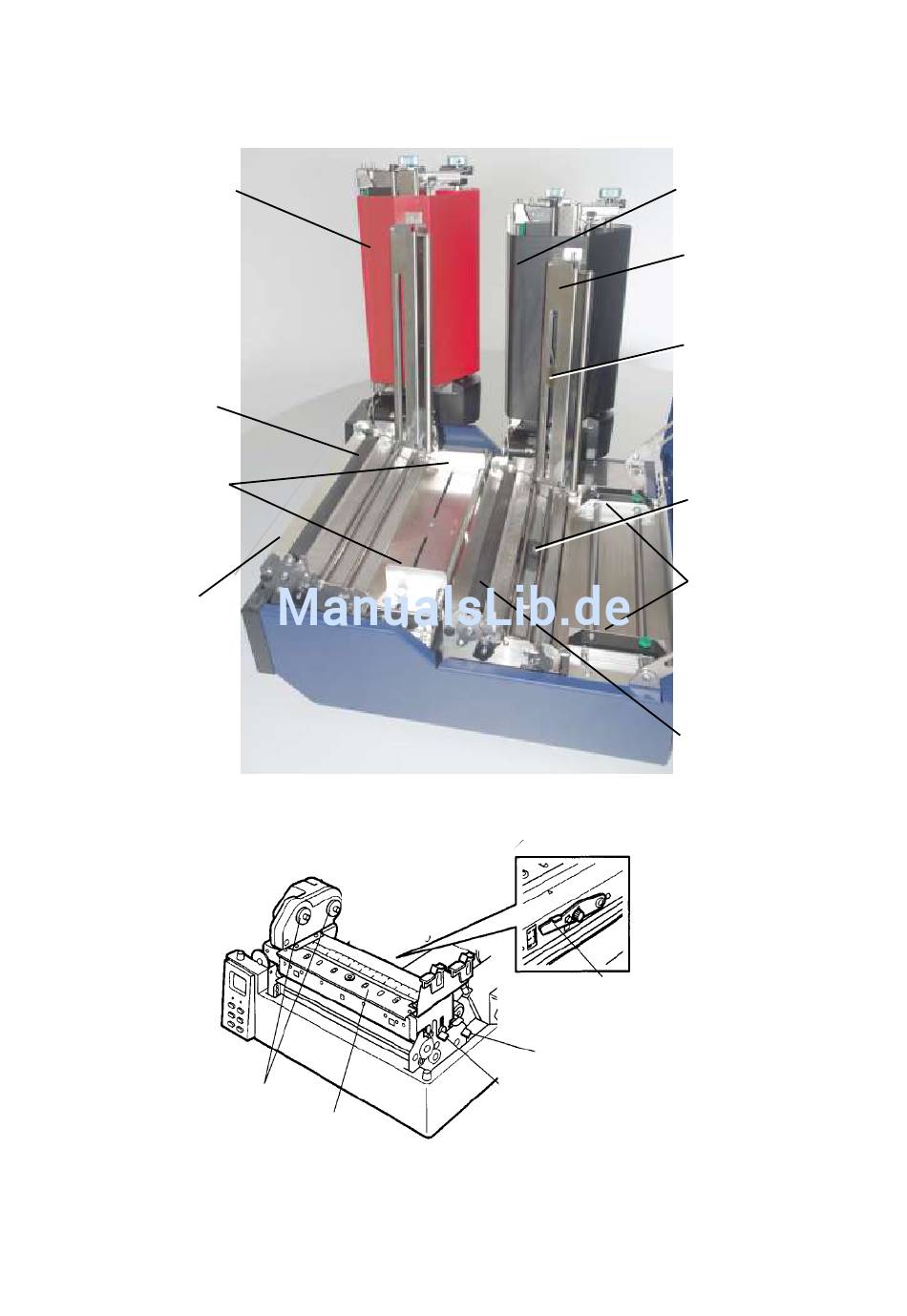

Blick in den geöffneten Drucker:
Vorderer Druckkopf
(Druckeinheit 2)
Vordere
Druckwalze
Vordere
Papierführung
Abreiss-
e
kante
Farbband-
rollenhalter
_________________________________________________________________________________________
Microplex
Abb. 2.4.d Drucker geöffnet
Farbband-
führungsplatte
Abb. 2.4.e Details am vorderen Druckwerk (hinteres Druckwerk entsprechend)
Bedienhandbuch logiJET TC8
Hinterer Druckkopf
(Druckeinheit 1)
Hebel für Druckkopfeinstellung
Hebel zum Lösen der
Durchlichtsensorhalterung
Hebel zum
Entriegeln der
Druckkopfeinheit
e
Durchlichtsensor
-halterung
Oberer Sensor
(Durchlicht-
sensor)
Unterer Sensor
(Reflektionssensor)
Hintere
Papierführung
e
Hintere
Druckwalze
Ausgabe 1.2
