Microplex logiJET TC8 Bedienhandbuch Seite 35

_________________________________________________________________________________________
15. Fixieren Sie die Position der hinteren Papierführung durch
16. Entfernen Sie die Anlageflächen der vorderen Papierführung
Erläuterung: durch die vorigen Einstellschritte wurde das Papier mit
Hilfe der vorderen und hinteren Papierführungen mittenzentriert und
geradlinig in den Drucker eingelegt - im Druckbetrieb soll das Papier
dann aber (nur) durch die hintere Papierführung geführt werden.
Hinweis: Die Einstellung der Sensoren des Druckers (z.B. für
Material mit Blackmarks oder gestanzten Etiketten) ist in den
Abschnitten 7.1 und 7.2 beschrieben.
17. Schwenken Sie nun zuerst bei der hinteren Druckkopfeinheit die
_________________________________________________________________________________________
Microplex
Handhabung des Verbrauchsmaterials

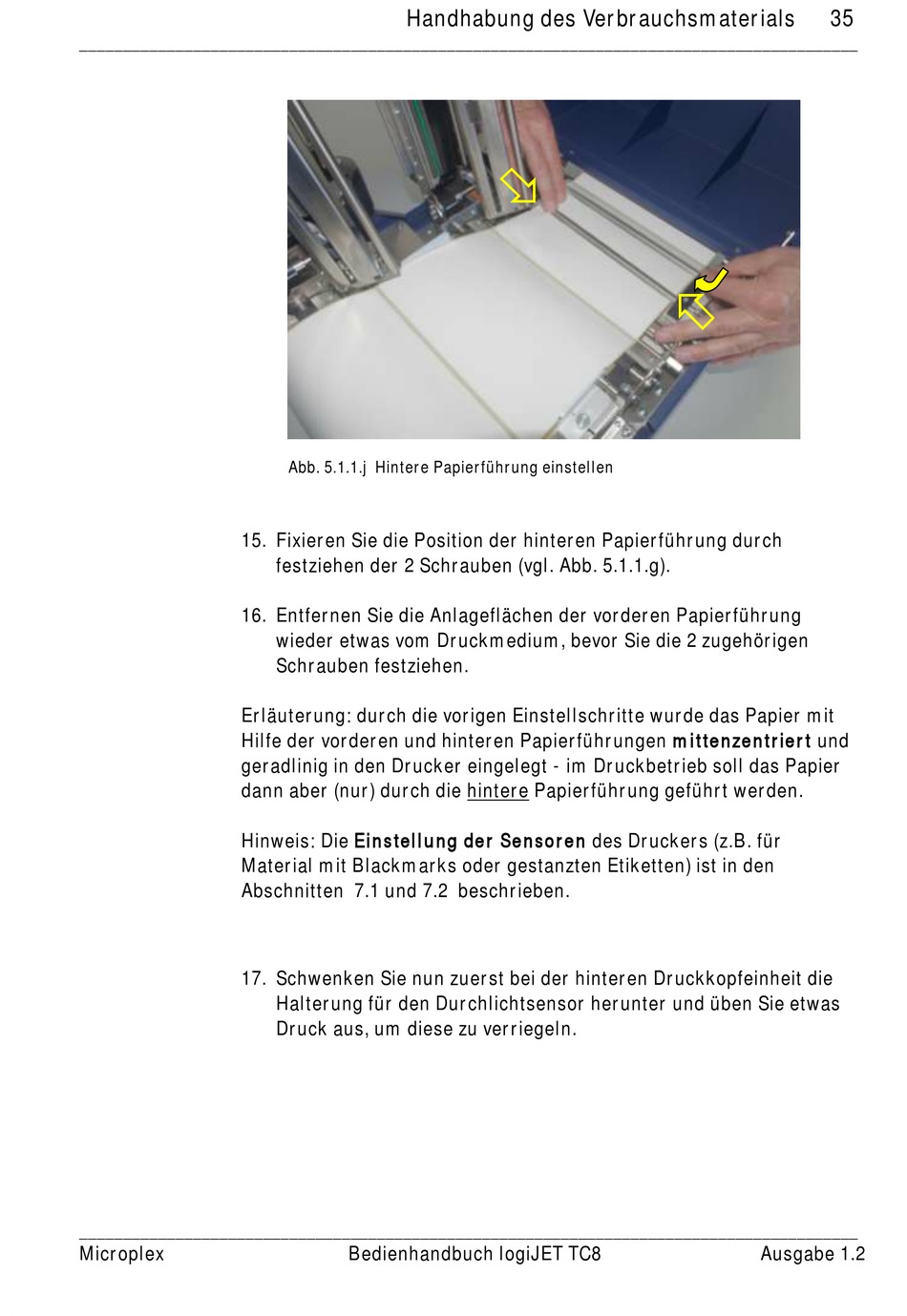

Abb. 5.1.1.j Hintere Papierführung einstellen
festziehen der 2 Schrauben (vgl. Abb. 5.1.1.g).
wieder etwas vom Druckmedium, bevor Sie die 2 zugehörigen
Schrauben festziehen.
Halterung für den Durchlichtsensor herunter und üben Sie etwas
Druck aus, um diese zu verriegeln.
Bedienhandbuch logiJET TC8

35

Ausgabe 1.2
