Microplex logiJET TC8 Bedienhandbuch Seite 46

46 Handhabung des Verbrauchsmaterials
_________________________________________________________________________________________
_________________________________________________________________________________________
Microplex
3. Betätigen Sie den Hebel zum Entriegeln der Druckkopfeinheit.

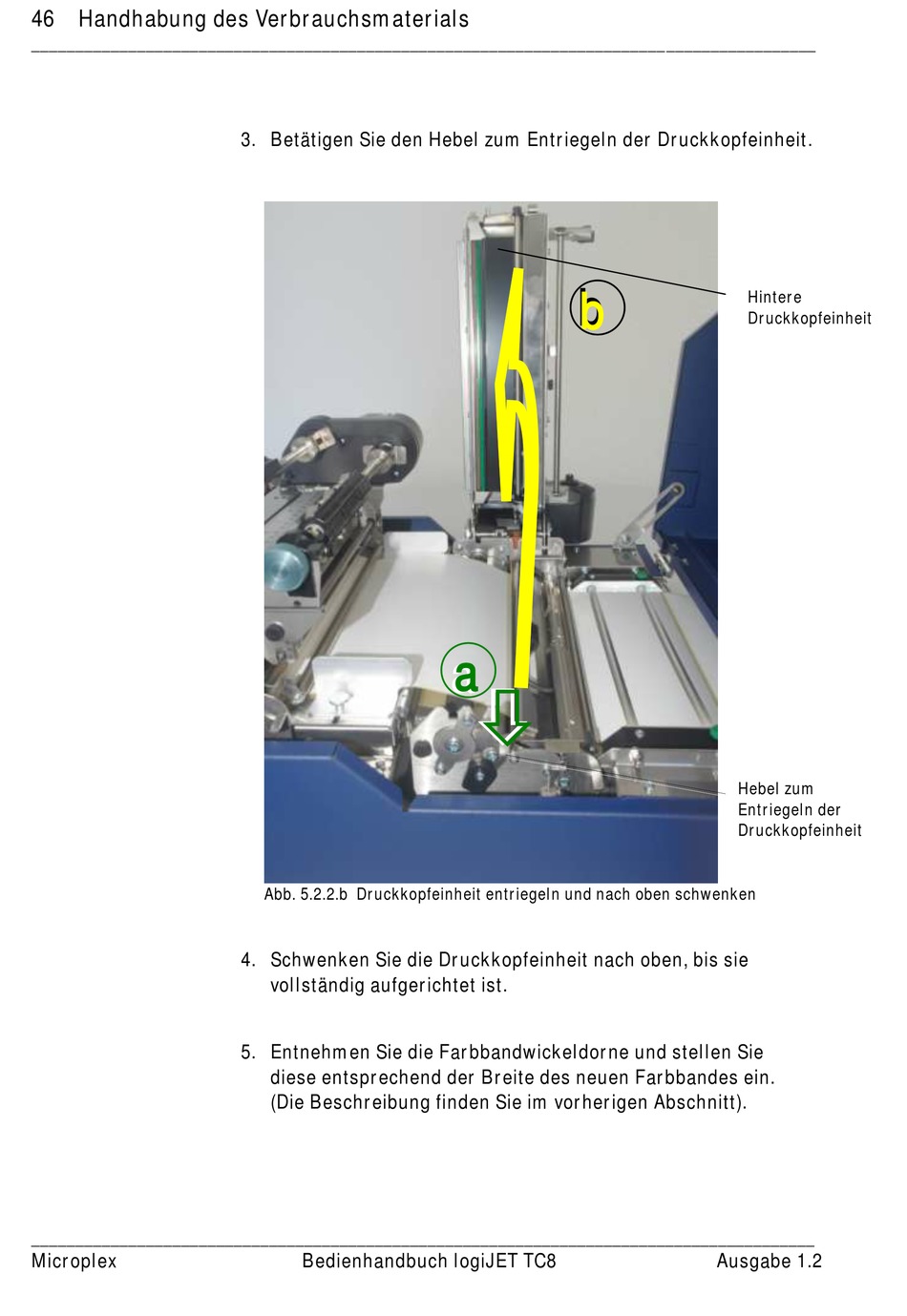

Abb. 5.2.2.b Druckkopfeinheit entriegeln und nach oben schwenken
4. Schwenken Sie die Druckkopfeinheit nach oben, bis sie
vollständig aufgerichtet ist.
5. Entnehmen Sie die Farbbandwickeldorne und stellen Sie
diese entsprechend der Breite des neuen Farbbandes ein.
(Die Beschreibung finden Sie im vorherigen Abschnitt).
Bedienhandbuch logiJET TC8
b
b
a
a


Hintere
Druckkopfeinheit
Hebel zum
Entriegeln der
Druckkopfeinheit
Ausgabe 1.2
