Microplex logiJET TC8 Bedienhandbuch Seite 49

_________________________________________________________________________________________
_________________________________________________________________________________________
Microplex
Handhabung des Verbrauchsmaterials

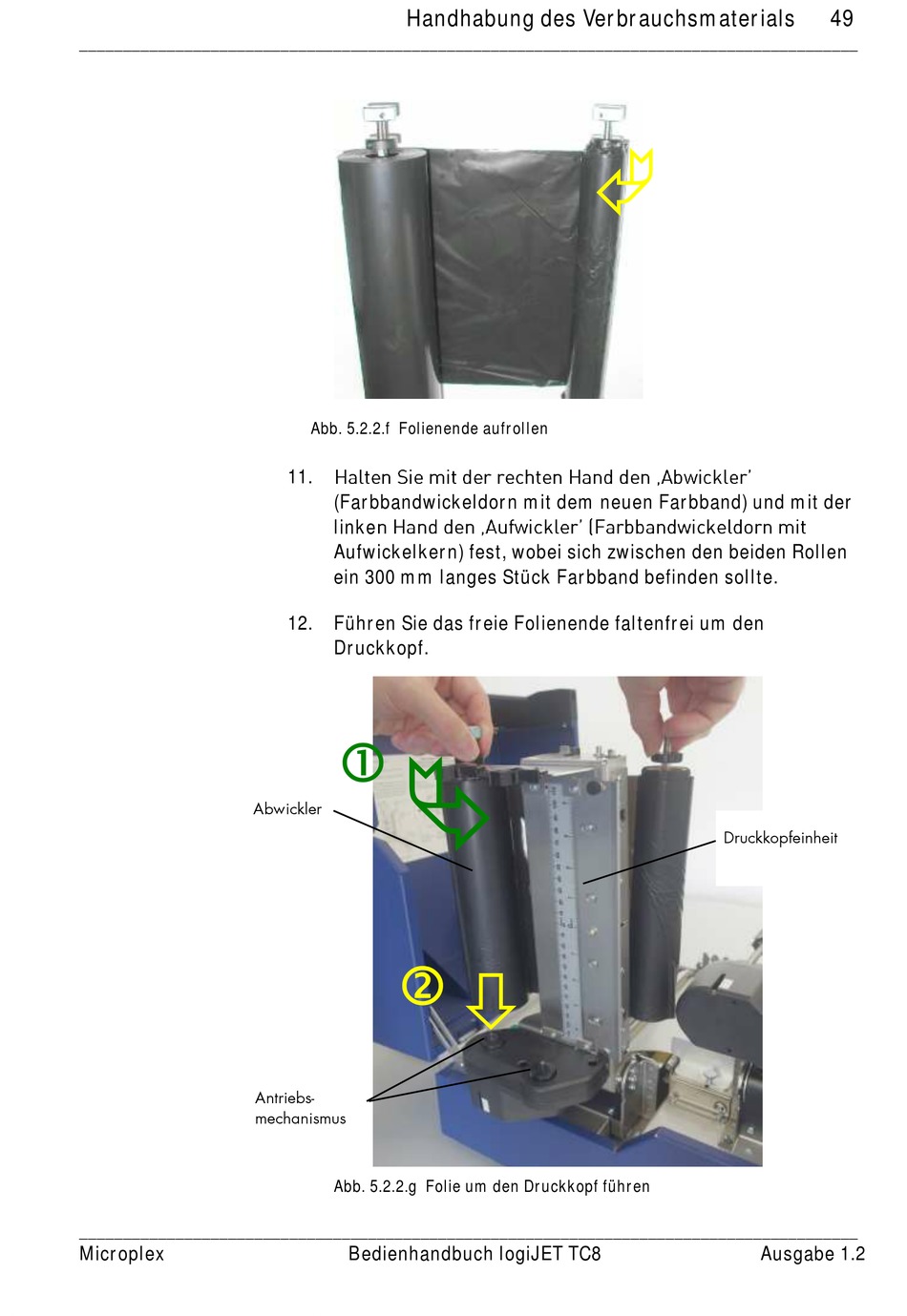

Abb. 5.2.2.f Folienende aufrollen
11.
(Farbbandwickeldorn mit dem neuen Farbband) und mit der
linke
Aufwickelkern) fest, wobei sich zwischen den beiden Rollen
ein 300 mm langes Stück Farbband befinden sollte.
12. Führen Sie das freie Folienende faltenfrei um den
Druckkopf.


Abwickler

Antriebs-
mechanismus
Abb. 5.2.2.g Folie um den Druckkopf führen
Bedienhandbuch logiJET TC8


49
Druckkopfeinheit
Ausgabe 1.2
