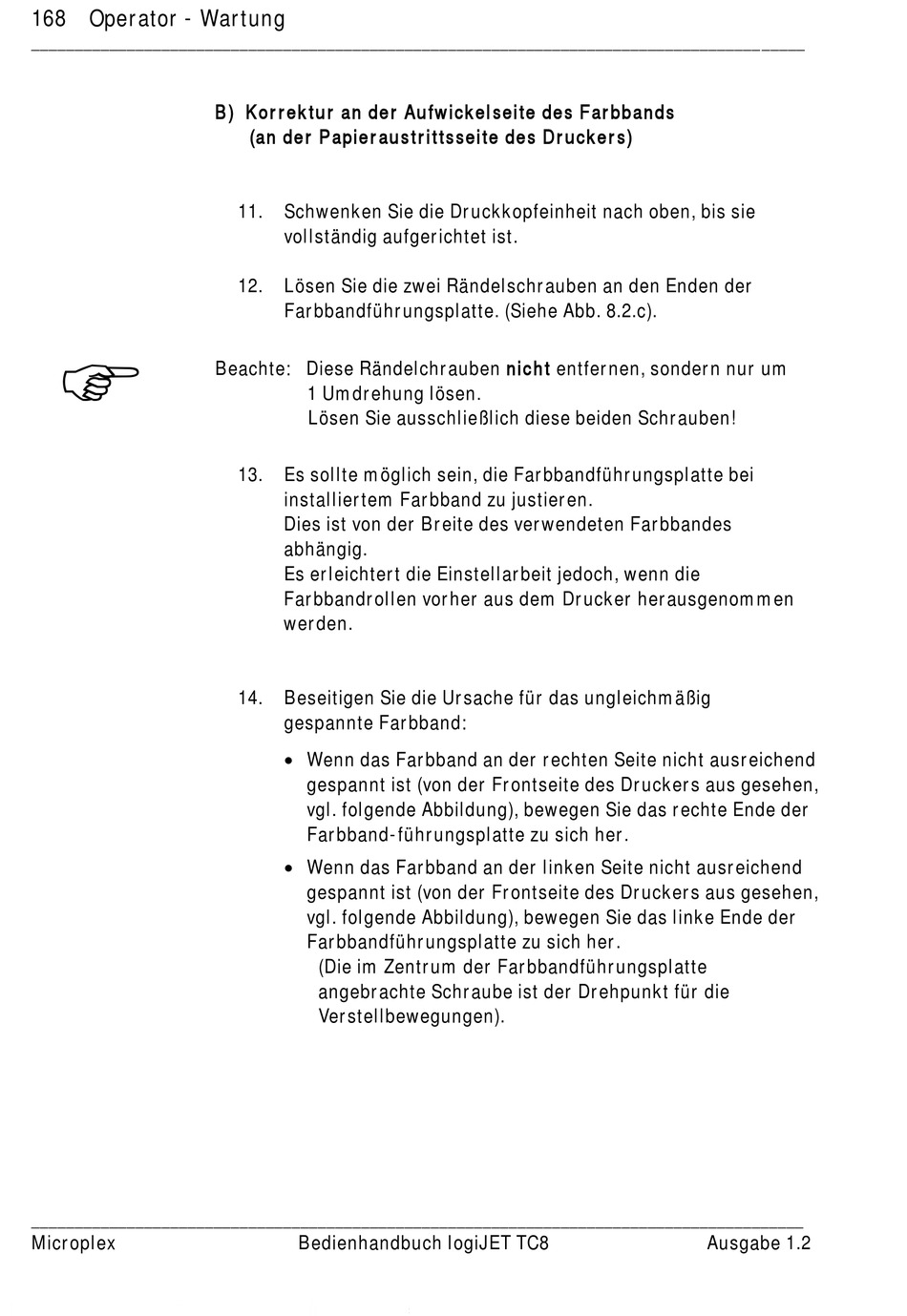

B) Korrektur an der Aufwickelseite des Farbbands
(an der Papieraustrittsseite des Druckers)
11. Schwenken Sie die Druckkopfeinheit nach oben, bis sie
vollständig aufgerichtet ist.
12. Lösen Sie die zwei Rändelschrauben an den Enden der
Farbbandführungsplatte. (Siehe Abb. 8.2.c).
Beachte: Diese Rändelchrauben nicht entfernen, sondern nur um
1 Umdrehung lösen.
Lösen Sie ausschließlich diese beiden Schrauben!
13. Es sollte möglich sein, die Farbbandführungsplatte bei
installiertem Farbband zu justieren.
Dies ist von der Breite des verwendeten Farbbandes
abhängig.
Es erleichtert die Einstellarbeit jedoch, wenn die
Farbbandrollen vorher aus dem Drucker herausgenommen
werden.
14. Beseitigen Sie die Ursache für das ungleichmäßig
gespannte Farbband:
 Wenn das Farbband an der rechten Seite nicht ausreichend
gespannt ist (von der Frontseite des Druckers aus gesehen,
vgl. folgende Abbildung), bewegen Sie das rechte Ende der
Farbband-führungsplatte zu sich her.
 Wenn das Farbband an der linken Seite nicht ausreichend
gespannt ist (von der Frontseite des Druckers aus gesehen,
vgl. folgende Abbildung), bewegen Sie das linke Ende der
Farbbandführungsplatte zu sich her.
(Die im Zentrum der Farbbandführungsplatte
angebrachte Schraube ist der Drehpunkt für die
Verstellbewegungen).
