Microplex logiJET TC8 Bedienhandbuch Seite 82

82 Bedienfeldfunktionen
_________________________________________________________________________________________
_________________________________________________________________________________________
Microplex

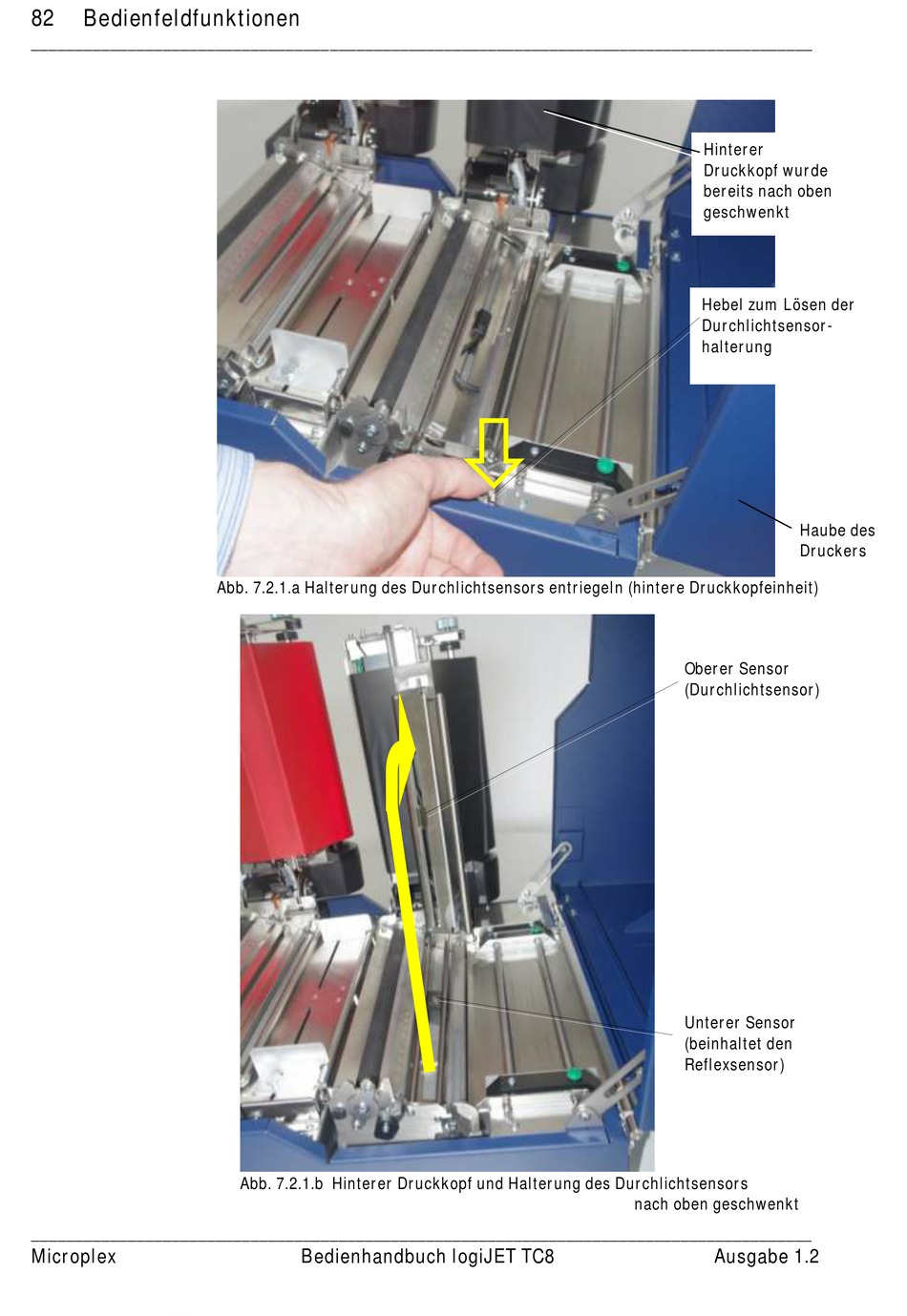

Abb. 7.2.1.a Halterung des Durchlichtsensors entriegeln (hintere Druckkopfeinheit)
Abb. 7.2.1.b Hinterer Druckkopf und Halterung des Durchlichtsensors
Bedienhandbuch logiJET TC8

Hinterer
Druckkopf wurde
bereits nach oben
geschwenkt
Hebel zum Lösen der
Durchlichtsensor-
halterung
Haube des
Druckers
Oberer Sensor
(Durchlichtsensor)
Unterer Sensor
(beinhaltet den
Reflexsensor)
nach oben geschwenkt
Ausgabe 1.2
