Microplex logiJET TC8 Bedienhandbuch Seite 156

156 Operator - Wartung
_________________________________________________________________________________________
Hebel zum Entriegeln
der Druckkopfeinheit
_________________________________________________________________________________________
Microplex


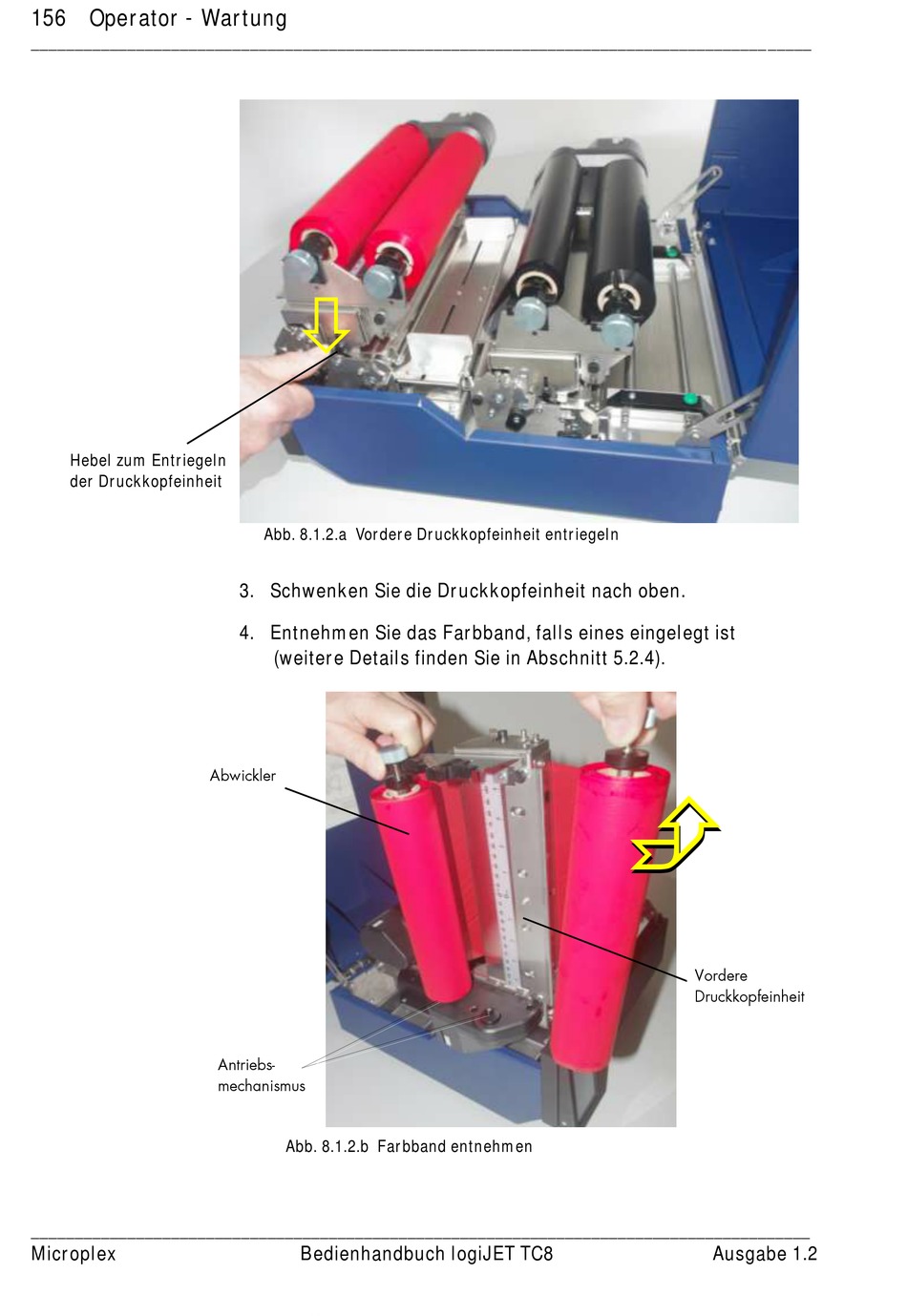

Abb. 8.1.2.a Vordere Druckkopfeinheit entriegeln
3. Schwenken Sie die Druckkopfeinheit nach oben.
4. Entnehmen Sie das Farbband, falls eines eingelegt ist
(weitere Details finden Sie in Abschnitt 5.2.4).
Abwickler
Antriebs-
mechanismus
Abb. 8.1.2.b Farbband entnehmen
Bedienhandbuch logiJET TC8


Vordere
Druckkopfeinheit
Ausgabe 1.2
