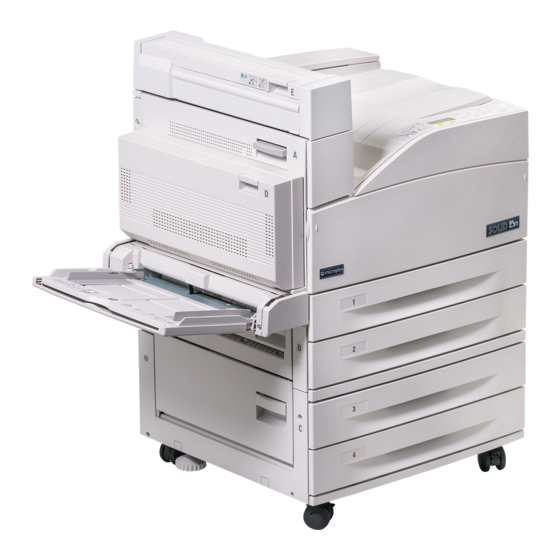

Microplex SOLID 50 A3 - 3 Bedienhandbuch

Drucksystem
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

________________________________________________________________________________
SOLID 50 A3 - 3
Bedienhandbuch
Ausgabe 2.1
________________________________________________________________________________
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Microplex SOLID 50 A3 - 3

Inhaltszusammenfassung für Microplex SOLID 50 A3 - 3

  • Seite 1 ________________________________________________________________________________ SOLID 50 A3 - 3 Bedienhandbuch Ausgabe 2.1 ________________________________________________________________________________...
  • Seite 2 _______________________________________________________________________________________________ _______________________________________________________________________________________________...

  • Seite 3: Inhaltsverzeichnis

    4.1. Anschließen des Druckers an einen Computer 4.2. Einschalten des Druckers 4.3. Ansicht des Bedienfeldes 4.4. Funktion der Bedienfeldelemente 4.5. Konfiguration über das Bedienfeld 4.6. Menüstruktur 4.7. Syntax der Diagramme _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 4: Kapitel Seite

    Bildverschiebung in X-Richtung 5.26. Bildverschiebung in Y-Richtung 5.27. Anzahl der Zeilen pro Zoll festlegen (Zeilenabstand) 5.28. Anzahl der Zeichen pro Zoll festlegen (Zeichenabstand) 5.29. Schwärzung einstellen 5.30. Netzwerkparameter konfigurieren (z.B. IP Adresse) _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 5 Papierstau in der Duplexeinheit beseitigen 7.4.8. Lösen von Problemen mit der Papierzufuhr 7.5. Wiederholung des Drucks nach einem Fehler 8. Maßnahmen für Transport und Versand (Verpacken) 9. Technische Daten 10. Index _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 6 Inhalt _______________________________________________________________________________________________ _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 7: Einleitung

    Gewicht von 64 bis 163 g/m² in den Formaten A3, A4 und A5 aus verstellbaren Kassetten verarbeiten. Der SOLID 50 A3 - 3 wird standardmäßig mit zwei einstellbaren 500 Blatt- Papierfächern und einer Universalzuführung sowie einer Duplexeinheit für automatischen Vorder- und Rückseitendruck ausgeliefert.
  • Seite 8 Beim Weitertransport werden die Tonerpartikel in der Fixierstation unter Einwirkung von Hitze und Druck dauerhaft mit dem Papier verbunden. Die Trommel wird entladen, gereinigt und steht für die nächste Seite zur Verfügung. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 9: Konventionen

    Im Bedienfeld des SOLID - Druckers befinded sich eine LED. Dieses Symbol wird verwendet, um eine blinkende LED darzustellen. Dieses Symbol wird verwendet, wenn die LED nicht leuchtet. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 10: Ce - Konformität

    Menschen keiner Laserstrahlung ausgesetzt sind, die die Werte für Klasse 1 überschreiten. Alle in diesem Handbuch nicht beschriebenen Verfahren oder abweichende Vorgehensweisen sind zu unterlassen. Bei Nichtbeachtung kann gefährliche Laserstrahlung freigesetzt werden. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 11 Gerät gelangen lassen. - Auf keinen Fall versuchen, Installations-, Reinigungs- und Wartungsarbeiten durchzuführen, die nicht in diesem Handbuch beschrieben sind. Diese Arbeiten gehören ausschließlich in die Hände der von MICROPLEX autorisierten Service - Techniker. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3...
  • Seite 12 - Befolgen Sie alle Anweisungen und Sicherheitshinweise, die direkt am Drucker angebracht und/oder in diesem Handbuch beschrieben sind. - Verwenden Sie ausschließlich MICROPLEX - Verbrauchsmaterialien, da sonst die Funktion des Druckers beeinträchtigt werden kann. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 13: Installation

    Teilen Sie jeden Schaden sofort Ihrem Lieferanten mit. Öffnen Sie vorsichtig die Kartons und überprüfen Sie den Inhalt anhand dieser Checkliste: Drucker SOLID 50 A3 - 3 Trommeleinheit (Drum Cartridge) Tonereinheit (Toner Cartridge) Netzkabel...

  • Seite 14: Auspacken Des Druckers

    ACHTUNG! Das Gewicht des Druckers beträgt ca. 48 kg. Zum sicheren Anheben sind mindestens zwei Personen erforderlich. Heben Sie den SOLID - Drucker vorsichtig heraus. Abb. 2.2.b Drucker richtig anheben und transportieren _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 15 Installation 15 _______________________________________________________________________________________________ Stellen Sie den Drucker auf eine geeignete Unterlage (siehe Abschnitt 2.4 Druckeraufstellung). Entfernen Sie alle Verpackungsmaterialien und Klebestreifen (vgl. folgende Abbildung). Abb. 2.2.c Verpackungsmaterialien und Klebestreifen entfernen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 16 Installation _______________________________________________________________________________________________ Universal- zuführung Abb. 2.2.d Ansicht eines SOLID 50 A3 - 3 - Druckers  Bewahren Sie alle Verpackungsmaterialien für einen eventuellen späteren Transport auf. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 17: Vorbereiten Des Druckers

    Einsetzen der Trommeleinheit 1. Ziehen Sie den Griff nach oben, um die Seitenklappe des Druckers (Klappe A) zu öffnen. 2. Schwenken Sie die Klappe vorsichtig herunter. Abb. 2.3.a Seitenklappe (Klappe A) öffnen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 18 Lagern Sie die Trommeleinheit bis zum Einbau in den Drucker in der Originalverpackung. Extreme Schwankungen von Luftfeuchtigkeit und/oder Temperatur sind nicht zulässig. Die in Abschnitt 2.4 genannten Werte müssen beachtet werden. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 19 5. Drehen Sie die Trommeleinheit so, daß der Griff nach oben zeigt. 6. Entfernen Sie das Klebeband (oben auf der Trommeleinheit; siehe Abb. 2.3.d) und ziehen Sie dann vorsichtig das Schutzpapier gerade aus der Trommeleinheit heraus. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 20 _______________________________________________________________________________________________ Schutzpapier Klebeband Abb. 2.3d Schutzpapier der neuen Trommeleinheit entfernen  Vermeiden Sie es, die Trommeleinheit für längere Zeit dem Licht auszusetzen. Abb. 2.3e Hinweise zum Umgang mit der Trommeleinheit _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 21 Sie die Trommeleinheit halb in den Drucker. Neue Trommeleinheit Abb. 2.3f Führungen der Trommeleinheit einsetzen 8. Klappen Sie den Griff zurück in die Aussparung. 9. Schieben Sie die Trommeleinheit ganz in den Drucker, bis sie einrastet. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 22 Installation _______________________________________________________________________________________________ Abb. 2.3g Trommeleinheit hineinschieben 10. Entfernen Sie vorsichtig das gelbe Klebeband vollständig aus der Trommeleinheit. Entsorgen Sie das Klebeband. Abb. 2.3h Gelbes Klebeband entfernen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 23: Einsetzen Der Tonereinheit

    4. Halten Sie die neue Tonereinheit am Griff und an einem Ende fest. Setzen Sie die seitlichen Führungen der Tonereinheit in die Führungsbahnen des Druckergehäuses ein und schieben Sie die Tonereinheit halb in den Drucker. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 24 Installation _______________________________________________________________________________________________ Neue Tonereinheit Abb. 2.3.k Führungen der Tonereinheit einsetzen 5. Schieben Sie die Tonereinheit ganz in den Drucker, bis sie einrastet. Abb. 2.3.l Tonereinheit in den Drucker schieben _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 25 Abb. 2.3.m Seitenklappe des Druckers schließen (Klappe A) 7. Fassen Sie die Vorderklappe des Druckers (Klappe F) an beiden Seiten und schließen Sie diese. Klappe F Abb. 2.3.n Vorderklappe des Druckers schließen (Klappe F) _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 26: Druckeraufstellung

    - Betreiben Sie den Drucker nur innerhalb der erlaubten Netzschwankungen von ± 10%. - Die Spannungsversorgung darf nicht durch Störsignale (z.B. von großen Maschinen) beeinträchtigt sein. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 27 Wenn der Drucker mit installierter Toner- und Trommeleinheit umgesetzt wird, kann Toner verschüttet und der Drucker dadurch beschädigt werden. - Schließen Sie den Drucker auch am neuen Standort an eine ordnungsgemäß geerdete Steckdose an. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 28 Temperaturschwankungen auftreten (Heizung, Fenster oder Klimaanlage). - Das Gerät darf nicht direkter Sonnenbestrahlung ausgesetzt werden. - Platzbedarf: Abb. 2.4.a Platzbedarf für den SOLID 50 A3 - 3 (Drucker mit optionalen Kassetten 3+4) _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3...
  • Seite 29 Installation 29 _______________________________________________________________________________________________ - Platzbedarf (Fortsetzung): Abb. 2.4.b Platzbedarf für einen Drucker SOLID 50 A3 - 3 mit Optionen: - in diesem Beispiel: Drucker ausgestattet mit einer Zuführung mit hoher Kapazität und einem Finisher /Stacker _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3...

  • Seite 30: Druckerkomponenten

    2.5. Druckerkomponenten Standard- ablage Bedienfeld Netzschalter Stauklappe (Klappe A) Duplex- Vorderklappe Einheit (Klappe F) Universal- zuführung Kassette 1 Kassette 2 Kassette 3 (optional) Kassette 4 (optional) Abb. 2.5.a Hauptansicht des Druckers _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 31 Installation 31 _______________________________________________________________________________________________ Bedienfeld Klappe Netzschalter Ethernet Schnittstelle Centronics- Schnittstelle Schnittstelle Serielle Schnittstelle Abb. 2.5.b Blick auf die Schnittstellen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 32: Handhabung Des Verbrauchsmaterials

    Sie wie folgt vor: 3.1.1. Papier in Kassette 1 und 2 einlegen Der SOLID 50 A3 - 3 ist mit zwei Standardkassetten ausgestattet (Kassette 1 und 2). Diese fassen je 500 Blatt Normalpapier. 1. Ziehen Sie die Kassette bis zum Anschlag heraus.
  • Seite 33 Abb. 3.1.1.b Papierführungen einstellen 3. Drücken Sie die Hebel der vorderen Führung zusammen (vgl. kleines „Bild“ im rechten Bereich der obigen Abbildung) und schieben Sie die vordere Führung zur Vorderseite der Kassette. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 34 5. Gleichen Sie die Kanten auf einer ebenen Fläche an. 6. Legen Sie jetzt den Stapel Druckmedien so in die Kassette ein, wie es die folgende Abbildung zeigt. Abb. 3.1.1.d Druckmedien einlegen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 35 Legen Sie keine geknickten oder zerknitterten Druckmedien ein. 7. Drücken Sie die Hebel der vorderen Führung zusammen (siehe nächste Abbildung) und verschieben Sie die Führung solange, bis sie den Druckmedienstapel leicht berührt. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 36 8. Drücken Sie die Hebel der seitlichen Führung zusammen und schieben Sie die Führung nach links, bis sie die Seite des Druckmedienstapels leicht berührt. Stellen Sie sicher, daß die Führung einrastet. Abb. 3.1.1.g Seitliche Führung an den Druckmedienstapel schieben _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 37 Texte und Bilder möglicherweise an der falschen Stelle auf der Seite gedruckt und auch die Randeinstellungen können falsch sein. Möglicherweise wird auch eine Fehlermeldung angezeigt. Abb. 3.1.1.h Kassette wieder in den Drucker schieben _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 38: Druckmedien In Die Universalzuführung Einlegen

    Druckmedien heraus. 4. Biegen Sie den Papierstapel in beide Richtungen, um die Blätter voneinander zu lösen und fächern Sie das Papier auf. Abb. 3.1.2.b Papierstapel auffächern und in Form bringen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 39 Sie sie so weit wie möglich in die Zuführung ein. Wenden Sie dabei keine Gewalt an. 8. Schieben Sie die Führungen in Richtung des Druckmedienstapels (siehe folgende Abbildung), bis sie den Stapel leicht berühren. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 40 Abb. 3.1.2.d Führungen and den Druckmedienstapel schieben 9. Wenn der Druck aus der Universalzuführung beendet ist, entnehmen Sie die restlichen Druckmedien, schieben Sie die ausziehbare Führung wieder ein und schließen Sie die Universalzuführung. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 41: Verwenden Der Papierablagen

    Abb. 3.1.3.a Standardablage des Druckers Als Option ist ein 3.500 Blatt – Finisher/Stacker sowie ein sog. Face- up - Stacker (100 Blatt) für Ihren SOLID 50 A3 – 2 Drucker verfügbar. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 42: Ändern Des Papierformats

    A5R = über die kurze Seite eingezogen (Short Edge Feed) Einzug  Verwenden Sie die Bedienfeldfunktion Papierformat wählen (siehe Abschnitt 5.12), um das Format der Druckseite (des Druckbildes) zu verändern. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 43 Fehlermeldung im Display des Bedienfeldes angezeigt: Beispiel: [Format - Fehler [DIN A5 fehlt  Anwenderspezifische Formate (Papierformate mit dem Formattyp “Nicht Standard”) sind mit den Bedienfeldfunktionen Formatlänge und Formatbreite einzustellen (vgl. Abschnitt 4.6 Menüstruktur). _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 44: Tonereinheit (Toner Cartridge) Ersetzen

    Die in Abschnitt 2.4 genannten Werte müssen beachtet werden. Für den Austausch der Tonereinheit gehen Sie wie folgt vor:  Beachten Sie auch die Hinweise, die mit der Tonereinheit geliefert werden. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 45 3. Öffnen Sie die Vorderklappe des Druckers (Klappe F) mit Hilfe der Griffmulden auf beiden Seiten. Hinweis: Sie müssen die Seitenklappe des Druckers öffnen, da die Tonereinheit nicht entfernt werden kann, wenn nur die Vorderklappe geöffnet ist. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 46 4. Schieben Sie den Riegel nach oben, um die Tonereinheit zu entriegeln und ziehen Sie die Tonereinheit so weit heraus, bis der Griff sichtbar wird. Griff Toner- einheit Abb. 3.2.c Tonereinheit aus dem Drucker nehmen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 47 Sie zur Reinigung keinen Staubsauger oder feuchten Lappen. Entfernen Sie den verschütteten Toner mit einem trockenen Lappen. Wenn Toner auf Ihre Kleidung gerät, waschen Sie ihn mit kaltem Wasser aus. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 48 Sie die Tonereinheit halb in den Drucker. Neue Tonereinheit Abb. 3.2.f Neue Tonereinheit in den Drucker einsetzen 11. Schieben Sie die Tonereinheit ganz in den Drucker, bis sie einrastet. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 49 Seiten an und schließen Sie sie. 14. Stecken Sie die gebrauchte Tonereinheit in die Kunststoffverpackung, die Sie in Schritt 7 aufbewahrt haben. Abb. 3.2.h Kunststoffverpackung für die alte Tonereinheit verwenden _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 50 15. Beachten Sie die Hinweise zur Entsorgung der alten Tonereinheit (aktuelle Hinweise hierzu finden Sie auf der neuen Tonereinheit). Durch die Rückgabe der benutzten Tonereinheit an MICROPLEX unterstützen Sie die weltweiten Recycling - Bemühungen. Bewahren Sie die alte Tonereinheit bis dahin in einem geschlossenen Karton auf.

  • Seite 51: Trommeleinheit (Drum Cartridge) Ersetzen

    Die in Abschnitt 2.4 genannten Werte müssen beachtet werden. Für den Austausch der Trommeleinheit gehen Sie wie folgt vor:  Beachten Sie auch die Hinweise, die mit der Trommeleinheit geliefert werden. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 52 4. Öffnen Sie die Vorderklappe des Druckers (Klappe F) mit Hilfe der Griffmulden auf beiden Seiten. Hinweis: Sie müssen die Seitenklappe des Druckers öffnen, da die Trommeleinheit nicht entfernt werden kann, wenn nur die Vorderklappe geöffnet ist. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 53 5. Schieben Sie den Riegel nach oben, um die Trommeleinheit zu entriegeln und ziehen Sie die Trommeleinheit so weit heraus, bis der Griff sichtbar wird. Griff Trommel- einheit Abb. 3.3.c Trommeleinheit aus dem Drucker nehmen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 54 Sie die Kunststoffverpackung auf.  Entfernen Sie zu diesem Zeitpunkt noch nicht den gelben Schutzstreifen von der Trommeleinheit. Dieser Arbeitsvorgang darf erst als Schritt 14 erfolgen. Abb. 3.3.d Trommeleinheit auspacken _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 55 Schutzpapier gerade aus der Trommeleinheit heraus. Klebeband Schutzpapier Abb. 3.3e Schutzpapier der neuen Trommeleinheit entfernen  Vermeiden Sie es, die Trommeleinheit für längere Zeit dem Licht auszusetzen. Abb. 3.3f Hinweise zum Umgang mit der Trommeleinheit _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 56 Sie die Trommeleinheit halb in den Drucker. Neue Trommeleinheit Abb. 3.3g Führungen der Trommeleinheit einsetzen 12. Klappen Sie den Griff zurück in die Aussparung. 13. Schieben Sie die Trommeleinheit ganz in den Drucker, bis sie einrastet. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 57 Abb. 3.3h Trommeleinheit hineinschieben 14. Entfernen Sie vorsichtig das gelbe Klebeband vollständig aus der Trommeleinheit. Entsorgen Sie das Klebeband. Abb. 3.3i Gelbes Klebeband entfernen 15. Schließen Sie die Seitenklappe des Druckers (Klappe A). _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 58 18. Beachten Sie die Hinweise zur Entsorgung der alten Trommeleinheit (aktuelle Hinweise hierzu finden Sie auf der neuen Trommeleinheit). Durch die Rückgabe der benutzten Trommeleinheit an MICROPLEX unterstützen Sie die weltweiten Recycling - Bemühungen. Bewahren Sie die alte Trommeleinheit bis dahin in einem geschlossenen Karton auf. _______________________________________________________________________________________________...

  • Seite 59: Inbetriebnahme Und Menüstruktur

    2. Schließen Sie den Drucker mittels einer geeigneten Schnittstellenleitung an Ihren Computer bzw. das Netzwerk an. Der SOLID 50 A3 - 3 bietet eine Reihe von verschiedenen Schnittstellen; siehe auch Abbildung 2.5.b sowie Kapitel 9 Technische Daten. 4.2. Einschalten des Druckers 1.
  • Seite 60 Während dieser Phase wird die Meldung [Please Wait ] am Bedienfeld angezeigt. Nachdem der Drucker die internen Tests abgeschlossen hat, zeigt die Meldung [SOLID 50 A3 - 3 ] , daß der Drucker zum Empfangen von Druckaufträgen bereit ist. Falls andere Meldungen angezeigt werden, schauen Sie in das Kapitel Verhalten bei Fehlfunktionen, um Anweisungen zum Löschen...

  • Seite 61: Ansicht Des Bedienfeldes

    Inbetriebnahme und Menüstruktur _______________________________________________________________________________________________ 4.3. Ansicht des Bedienfeldes Display (zweizeilig) ONLINE SOLID 50 A3 - 3 LEDs 9 Bedienfeldtasten integriert _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 62: Funktion Der Bedienfeldelemente

    Daten. Es befinden sich keine druckbaren Daten im Eingangspuffer. Fehler - LED FAULT Der Drucker hat einen Fehler. Er ist OFF LINE. Es liegt kein Fehler vor. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 63: Bedienfeldtasten

    Bedienebenen der Menüstruktur benötigt. Die Bedienfeldfunktionen werde in den folgenden Abschnitten beschrieben. Im OFF LINE - Modus wird mit dieser Taste ein RESET ausgelöst. Durch den RESET können z.B. Fehlermeldungen zurückgesetzt werden. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 64: Konfiguration Über Das Bedienfeld

    Mit Hilfe des Bedienfeldes können Sie die Konfiguration des Druckers ändern und Ihren Drucker an Ihre speziellen Anforderungen anpassen. Der Drucker kann auch über Ethernet konfiguriert werden. Dafür stellt der MICROPLEX Druckercontroller eine integrierte Webseite zur Verfügung, siehe auch Netzwerk-Fähigkeiten der MICROPLEX - Drucker.

  • Seite 65: Menüstruktur

    Inbetriebnahme und Menüstruktur _______________________________________________________________________________________________ 4.6. Menüstruktur Ein Zugriff auf die Menüstruktur ist möglich, sobald der Drucker OFF LINE geschaltet wurde. Die Menüstruktur des SOLID 50 A3 - 3 ist in verschiedene Ebenen gegliedert: ON LINE - Modus  OFF LINE Netzwerk Bedienebene 1 Papier Menü...

  • Seite 66: Anwählen Von Positionen In Der Menüstruktur

    Durch Betätigen der Taste SELECT gelangt man entweder in die jeweils darunterliegende Ebene, oder es wird - falls keine weitere vorhanden ist - die angezeigte Funktion gewählt. Alternativ kann hierfür auch die Taste INFO verwendet werden. ["Funktion"] _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 67 Taste RETURN betätigt, so wird die Änderung des Funktionswertes abgebrochen und in die jeweils darüberliegende Bedienebene zurückgesprungen. Wird am rechten Rand des Funktionswertes ein weiters Mal die Taste SELECT betätigt, so wird der aktuell angezeigte Funktionswert gespeichert. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 68 Konfiguration permanent gespeichert, die Änderungen werden als Einschaltzustand übernommen. Wird stattdessen die Taste MENU betätigt, erfolgt keine permanente Speicherung als Einschaltwert. (Mit dieser Taste wird in die jeweils darüberliegende Bedienebene gesprungen). _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 69 Mit der Taste RETURN oder der Taste MENU kann in die jeweils darüberliegende Bedienebene zurückgesprungen werden. Rückkehr zum ON LINE - Betrieb: Mit der Taste START/STOP kann von jedem Punkt des Menüs direkt auf "ON LINE" geschaltet werden. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 70: Syntax Der Diagramme

    In der Spalte "Panel-Anzeige" werden - passend zu den links ["Meldung"] aufgeführten Sequenzen - die zugehörigen Anzeigen des Displays dargestellt. In der Spalte "Bemerkungen" werden Erläuterungen zu einzelnen Bedienschritten gegeben. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 71: Bedienfeldfunktionen

    Das Statusblatt enthält Informationen über die aktuelle Konfiguration des Druckers, die vorhandenen Schriftarten (Fonts) und Optionen. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die SELECT – Taste, dadurch wird die Bedienebene 1 gewählt.
  • Seite 72 Transparent Code Format Einschalt-Ränder oben / links unten / rechts Einschalt-Ländercode Optionen Installierte Schriften (Fontbänke) Hinweis: Die installierten Zeichensätze (Fonts) können mittels der Bedienfeldfunktion Schriftenliste drucken (siehe folgenden Abschnitt) angezeigt werden. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 73: Schriftenliste Drucken

    Informationen über Fontbreite und Fonthöhe (siehe auch Abschnitt 5.21 Schriftart wählen). Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Bedienebene 1 ist gewählt.

  • Seite 74: Auflösung Wählen

    (z.B. via WINDOWS - Druckertreiber), so wird der betreffende Druckjob mit der abweichenden Auflösung gedruckt. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis [Druckwerk ] im ...
  • Seite 75 Datenstrom), auch die 300 dpi Fontbänke (Bitmap - Schriften) sind dann verwendbar. Wird die Auflösung 600 dpi gewählt, so sind entsprechende Fonts in den Druckerspeicher zu laden (z.B. True Type - Schriften, skalierbare Download Fonts). _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 76: Hexdump - Modus Aktivieren

    (hexadezimal codiert) aus. Dieser Modus dient der Fehlerdiagnose. Der Hexdump - Modus kann nur temporär aktiviert werden. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Bedienebene 1 ist gewählt.

  • Seite 77: Normal - Druck - Modus Aktivieren (Inkl. Form Feed)

    Außerdem wird die Funktion „Normal - Druck - Modus aktivieren“ verwendet, um ein FORM FEED auszuführen. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Bedienebene 1 ist gewählt.

  • Seite 78: Eingangs-Puffer Löschen (Job Abbrechen)

    (z.B. Papierstau) einen Druckjob gezielt ab einer bestimmten Seite wieder aufzunehmen. Die vor der Störung schon im Eingangs-Pufferspeicher befindlichen Daten werden gelöscht. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Bedienebene 1 ist gewählt.

  • Seite 79: Menü Seite Drucken

    Hinweis: Zum Drucken der Menü Seite verwenden Sie bitte ein ausreichend großes Medium (DIN A4). Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Bedienebene 1 ist gewählt.

  • Seite 80: Testdrucke Generieren (Sliding Pattern)

    Mit Hilfe dieser Funktion können Sie eine Reihe von Testdrucken generieren, ohne Daten an den Drucker zu senden. Diese Testdrucke dienen der Fehleranalyse. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Bedienebene 1 ist gewählt.

  • Seite 81: Papierzufuhr Wählen

    Anwendung oder im Druckertreiber gewählte Papierzufuhr hat Vorrang vor der am Bedienfeld des Druckers vorgenommenen Einstellung). Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis ...
  • Seite 82 Druckerkomponenten)..Auto. 2+1 Automatischer Wechsel zwischen bestimmten Fächern (die Teilgruppe der Fächer ist konfigurierbar, Fach 1+2 = default) Auto.-Selektion Automatischer Wechsel zwischen allen installierten Kassetten (Papierzufuhr kaskadieren) _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 83: Papierablage Wählen

    Mit Hilfe dieser Funktion wird festgelegt, in welcher Ablage die gedruckten Seiten abgelegt werden. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis [Papier Menü...
  • Seite 84 Bedienfeldfunktionen _______________________________________________________________________________________________ Zuordnung der Papierablage: Ablagefach 1 Standardablage (Ausgabeschacht des Druckers, face down) Ablagefach 2 Zweites Ablagefach (optionaler Finisher/Stacker) Ablagefach 3 Drittes Ablagefach (optionaler Finisher/Stacker) _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 85: Druckmodus Wählen (Simplex/Duplex)

    (Simplex = Papier einseitig bedrucken, Duplex = beidseitig bedrucken via Duplexeinheit). Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis [Papier Menü...

  • Seite 86: Beschreibung

    Format-Seite, mit Rückseitenversatz Duplexdruck kurze Format-Seite, ohne Rückseitenversatz Duplexdruck lange Format-Seite, ohne Rückseitenversatz für vorbedrucktes Papier Duplexdruck kurze Format-Seite, ohne Rückseitenversatz für vorbedrucktes Papier Duplexdruck lange Format-Seite, ohne Rückseitenversatz _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 87: Papierformat Wählen

    Druckertreiber gewählte Papierformat hat Vorrang vor der am Bedienfeld des Druckers vorgenommenen Einstellung). Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder ...

  • Seite 88: Format-Prüfung Des Druckers Aktivieren

    Für die Universalzuführung ist die separate Bedienfeldfunktion [Fmt.Pr.Handeinl. ] in der gleichen Art anzuwenden. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis [Druckwerk ] im ...

  • Seite 89: Druckrichtung Wählen

    Mit Hilfe dieser Funktion wird die aktive Druckrichtung gewählt (Aus- richtung des gesamten Druckbildes inkl. Grafiken etc. auf dem Papier). Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder...

  • Seite 90: Daten - Schnittstelle Konfigurieren

    5.15. Daten - Schnittstelle konfigurieren Mit Hilfe dieser Funktion können die Schnittstellenparameter eingestellt werden. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder ...

  • Seite 91: Emulation Wählen

    5.16. Emulation wählen Mit Hilfe dieser Funktion wird festgelegt, welche Druckeremulation aktiv sein soll. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis ...
  • Seite 92 QMS (Magnum) Code V, ZPL II (Zebra Programming Language), Datamax (FGL), Eltron EPL2, Express (weitere Emulationen auf Anfrage) Hinweis: Die erwähnten Markennamen sind Warenzeichen bzw. eingetragene Warenzeichen der genannten Unternehmen. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 93: Display - Sprache Wählen

    Mit Hilfe dieser Funktion wird festgelegt, in welcher Sprache die Displaymeldungen, das Statusblatt und die Schriftenliste ausgegeben werden sollen. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis [Konfiguration ] ...

  • Seite 94: Transparent Code Einstellen

    & % für die Zeichen (siehe separates IDOL Programmierhandbuch). Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis [Konfiguration ] im ...

  • Seite 95: Speicheraufteilung Wählen (Eingangs-Puffer)

    Mit Hilfe dieser Funktion wird festgelegt, wie der vorhandene RAM Speicher zwischen Eingangs-Puffer und Macro/Downloadspeicher aufgeteilt wird. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis [Konfiguration ] ...

  • Seite 96: Fabrik - Werte Setzen

    Mit Hilfe dieser Funktion werden alle Konfigurationen auf definierte Fabrik - Werte zurückgesetzt. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis ...

  • Seite 97: Schriftart Wählen (Font)

    Mit Hilfe dieser Funktion wird die aktive Schriftart gewählt. Es kann ein Zeichensatz aus der Liste der installierten Schriftarten gewählt werden. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis ...

  • Seite 98: Zur Standardausstattung Des Solid 50 A3 - 3 Gehören Folgende Schriften

    Bedienfeldfunktionen _______________________________________________________________________________________________ Zur Standardausstattung des SOLID 50 A3 - 3 gehören folgende Schriften: Font-Nr. Schriftbreite Schrifthöhe Fontname 0600 Kurilen 0602 Kurilen Italic 0610 10.1 Kurilen 1710 10.1 Kurilen Italic 4508 Helgoland 4510 Helgoland 4714 14.4 Helgoland Bold 5507 Langeoog 5508 16.6...
  • Seite 99 Zusätzliche Schriften können - in Abhängigkeit von der Hinweise: Speicherkapazität - aus dem Font-Katalog zusammengestellt werden. Mit Hilfe der Bedienfeldfunktion Schriftenliste drucken (siehe Abschnitt 5.2) kann eine Liste der installierten Schriften (Fonts) des Druckers generiert werden. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 100: Textrichtung Wählen

    5.22. Textrichtung wählen Mit Hilfe dieser Funktion wird die aktive Schreibrichtung für Text gewählt. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis ...

  • Seite 101: Ländercode Wählen

    _______________________________________________________________________________________________ 5.23. Ländercode wählen Mit Hilfe dieser Funktion wird der aktive Ländercode gewählt. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis ...

  • Seite 102: Textränder Konfigurieren (Rand)

    Mit Hilfe dieser Funktion werden die Textränder eingestellt. Ränder werden in Dot von der betreffenden Papierkante angegeben. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis ...

  • Seite 103: Bildverschiebung In X-Richtung

    Mit dieser Funktion kann das Druckbild relativ zum Papier in X-Richtung (quer zur Druckrichtung) verschoben werden. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muss der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis [Druckwerk ] im ...
  • Seite 104 Bildverschiebung in X-Richtung Druckbild nach der Bildverschiebung in X- Richtung. Hier wurde der Wert der Vorschub- Bild X-Position vergrößert Richtung (Taste NEXT). (Druck- richtung) Position des Druckbildrandes vor der Bildverschiebung _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 105: Bildverschiebung In Y-Richtung

    Mit dieser Funktion kann das Druckbild relativ zum Papier in Y-Richtung (d.h. in Druckrichtung) verschoben werden. Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muss der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis [Druckwerk ] im ...
  • Seite 106 Beispiel für die Bildverschiebung in Y-Richtung: Bildverschiebung in Y-Richtung Druckbild nach der Vorschub- Bildverschiebung in Y-Richtung. Richtung Hier wurde der Wert der (Druck- Bild Y-Position vergrößert richtung) (Taste NEXT). Position des Druckbildrandes vor der Bildverschiebung _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 107: Anzahl Der Zeilen Pro Zoll Festlegen (Zeilenabstand)

    Bei einer kleinen Anzahl von Zeilen pro Zoll wird der Zeilenabstand relativ groß sein (vgl. IDOL Programmierhandbuch). Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis [Seiten Menü...

  • Seite 108: Anzahl Der Zeichen Pro Zoll Festlegen (Zeichenabstand)

    Bei einer kleinen Anzahl von Zeichen pro Zoll wird der Zeichenabstand relativ groß sein (vgl. IDOL Programmierhandbuch). Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis [Seiten Menü...

  • Seite 109: Schwärzung Einstellen

    Tonermenge auf der Druckseite. Dies kann helfen, die Druckkosten zu reduzieren. Panel - Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muss der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS so oft, bis [Druckwerk ] im Display erscheint.

  • Seite 110: Netzwerkparameter Konfigurieren (Z.b. Ip Adresse)

    Anschluß des Druckers an ein Netzwerk (Ethernet) eingestellt. Manuelle Einstellung der IP Adresse: Panel-Anzeige Bemerkungen [SOLID 50 A3 - 3 ] Mit dieser Taste muß der Drucker OFF LINE geschaltet werden. [Bedienebene 1 ] Betätigen Sie die Taste NEXT oder PREVIOUS ...
  • Seite 111 Bedienfeldfunktion konfiguriert werden (siehe auch Abschnitt 4.6 Menüstruktur). Wählen Sie im Menü Netzwerk den Unterpunkt Aus , um den Netzwerkzugang des Druckers auszuschalten.  Dynamic Host Configuration Protocol: bietet unter anderem eine zentralisierte Verwaltung der Adresszuordnung. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 112: Duplex/Geschwindigkeit Einstellen (Duplex/Speed Setting)

    Ein Gerät kann zu einem Zeitpunkt entweder Daten empfangen oder senden. Full Duplex Fähigkeit eines Gerätes, gleichzeitig Daten zu senden und zu empfangen. Bei Full Duplex ist die Kollisionserkennung deaktiviert. Ein Full Duplex-fähiges Gerät kann Datenpakete zwischenspeichern. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 113: Operator - Wartung

    Um den Drucker immer auf höchstem Qualitätsniveau zu betreiben, ist es notwendig, regelmäßig einige einfache Reinigungsarbeiten durchzuführen und gegebenenfalls bestimmte Komponenten zu ersetzen. Diese Arbeiten können von einem von MICROPLEX geschulten Operator durchgeführt werden. Eine nicht geschulte Person darf diese Arbeiten nicht durchführen. 6.1. Reinigung des Druckers Ziehen Sie sicherheitshalber zunächst den Netzstecker des Gerätes...

  • Seite 114: Austausch Der Übertragungsrolle Und Der Fixierstation

    Abb. 6.2.a Wartungskit Nehmen Sie die einzelnen Komponenten aus dem Wartungskit und entfernen Sie die Verpackungen. Ziehen Sie beim Austauschen der Fixierstation die Handschuhe an, damit Ihre Hände nicht verschmutzen. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 115: Entfernen Der Alten Übertragungsrolle

    3. Schwenken Sie die Klappe vorsichtig herunter. Achtung: Seien Sie vorsichtig, da einige Komponenten unter der Abdeckung A heiß sein können. 4. Verwenden Sie beide Hände, um die Befestigungen der Übertragungsrolle zu entriegeln. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 116 Operator - Wartung _______________________________________________________________________________________________ Abb. 6.2.c Farbige Hebel betätigen 5. Ziehen Sie die Übertragungsrolle heraus. Abb. 6.2.d Alte Übertragungsrolle herausziehen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 117 Abb. 6.2.e Neue Übertragungsrolle entpacken 7. Richten Sie die Übertragungsrolle auf die Öffnung in der Klappe A des Druckers aus und setzen Sie sie in die Öffnung ein. Abb. 6.2.f Neue Übertragungsrolle einsetzen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 118 Operator - Wartung _______________________________________________________________________________________________ 8. Drücken Sie die Übertragungsrolle in die Klappe A, bis sie einrastet. Abb. 6.2.g Neue Übertragungsrolle einrasten _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 119: Entfernen Der Alten Fixierstation

    Abb. 6.2.h Zwei farbige Rändelschrauben lösen 2. Greifen Sie in die ringförmigen Öffnungen der farbigen Griffe und drehen Sie diese in ihre Richtung. Die Griffe rasten in dieser Position nicht ein. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 120 Abb. 6.2.i Ringförmige Öffnungen der farbigen Griffe verwenden 3. Fassen Sie beide Griffe und ziehen Sie die Fixierstation heraus. Abb. 6.2.j Alte Fixierstation herausziehen 4. Entsorgen Sie die alte Fixierstation. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 121: Installieren Der Neuen Fixierstation

    Abb. 6.2.k Neue Fixierstation entpacken 6. Richten Sie die Fixierstation auf die Öffnung im Drucker aus und schieben Sie sie in die Öffnung. Abb. 6.2.l Neue Fixierstation in den Drucker einführen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 122 7. Ziehen Sie die beiden farbigen Rändelschrauben vorsichtig an. Wenn Sie die Schrauben zu fest anziehen, kann das Gewinde beschädigt werden. Abb. 6.2.m Farbige Rändelschrauben vorsichtig anziehen 8. Schließen Sie die Seitenklappe des Druckers (Klappe A). _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 123 Zusammen mit der Fixierstation müssen weitere Komponenten des Druckers ausgetauscht werden (siehe Lieferumfang Wartungskit sowie Abbildung 6.2.a). Bitte befolgen Sie alle Hinweise, die in der Anleitung zum Wartungskit (gehört zum Lieferumfang) gegeben werden. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 124 Operator - Wartung _______________________________________________________________________________________________ _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 125: Verhalten Bei Fehlfunktionen

    Funktionsstörungen, für die auf den folgenden Seiten keine Abhilfe beschrieben wird, sollten ausschließlich von einem von MICROPLEX autorisierten Operator oder Service - Techniker behoben werden. Wenn Sie Ihrem Service-Techniker eine Funktionsstörung beschreiben, dann teilen Sie ihm bitte die präzise Fehlermeldung mit;...

  • Seite 126: Fehler Im Druckvorgang

    Papier aus den Papierwegen entfernen. - Beachten Sie die Hinweise in Abschnitt 7.4: Papierstau. Falls die obigen Maßnahmen keinen Erfolg bringen sollten, schalten Sie das Gerät aus und wenden Sie sich bitte an einen von MICROPLEX autorisierten Service - Techniker. _______________________________________________________________________________________________...

  • Seite 127: Mängel Im Druckbild

    Tonerreste auf der - Reinigen Sie den Drucker Rückseite der Druckseiten Falls die obigen Maßnahmen keinen Erfolg bringen sollten, wenden Sie sich bitte an einen von MICROPLEX autorisierten Service - Techniker. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 128: Fehlermeldungen

    _______________________________________________________________________________________________ 7.3. Fehlermeldungen Im folgenden werden Fehlermeldungen dargestellt, die im Bedienfeld des SOLID 50 A3 - 3 erscheinen können (Panel-Anzeige; siehe auch Abschnitt 4.3: Ansicht des Bedienfeldes). Durch die Anzeige einer Meldung in Klartext wird auf die Ursache des Fehlers hingewiesen.

  • Seite 129: Papierlaufstörungen

    (siehe Abschnitt 7.4: Druckmedienstau). 7.3.3. Service Call Panel-Anzeige Beschreibung Maßnahmen zur Abhilfe z.B. [Service Call Teilen Sie Ihrem Service- [SRxx = yy xx Statusnummer Techniker die komplette yy Statuswert Fehlermeldung mit. (hexadezimal) _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 130: Druckmedienstau

     Wenn Sie einzelne Papierpakete außerhalb des Kartons aufbewahren, müssen diese auf einer ebenen Fläche liegen, damit sich die Kanten nicht aufbiegen oder rollen.  Legen Sie keine Gegenstände auf den Papierpaketen ab. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 131: Einlegen Von Druckmedien

    (vgl. Abschnitt 3.1.2: Druckmedien in die Universalzuführung einlegen).  Füllen Sie nicht verschiedene Papiersorten in eine Papierkassette.  Die Papierpfade / Papierkassetten des Druckers sind vorsichtig zu öffnen und zu schließen. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 132: Beseitigen Von Druckmedienstaus

     Schließen Sie alle Bekleidungsteile des Druckers wieder ordnungsgemäß. In Abbildung 7.4.2.a ist der Papierlauf innerhalb eines Druckers SOLID 50 A3 - 3 einschließlich einiger optionaler Zusatz- einrichtungen dargestellt. Der Papierweg ist abhängig von der gewählten Papierquelle (Papierkassette) und dem gewählten Papieraustritt.
  • Seite 133 Die folgende Abbildung veranschaulicht, welchen Weg das Papier durch den Drucker und dessen Optionen zurücklegt. Abb. 7.4.2.a Schematischer Papierweg des SOLID 50 A3 - 3 mit Standardkassetten und optinalen Kassetten, der Duplexeinheit und der Universalzuführung Sie können der Meldungskarte vorne auf dem Drucker die Position der Klappen, Abdeckungen und Optionen entnehmen, die zum Entfernen des Papiers aus dem Papierweg geöffnet oder entfernt werden müssen.
  • Seite 134 Verhalten bei Fehlfunktionen _______________________________________________________________________________________________ Abb. 7.4.2.b Die Grafik zeigt, wo Sie auf Druckmedienstaus zugreifen können Abb. 7.4.2.c Drucker mit dem optionalen Finisher/Stacker _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 135: Papierstau In Kassette 1 Und Im Bereich Der Tonereinheit Beseitigen

    1. Öffnen Sie die Universalzuführung. Abb. 7.4.3.a Universalzuführung öffnen 2. Ziehen Sie den Griff nach oben, um die Seitenklappe des Druckers (Klappe A) zu öffnen. Abb. 7.4.3.b Seitenklappe des Druckers öffnen (Klappe A) _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 136 Sie das gestaute Papier gerade aus dem Drucker heraus. Setzen Sie die Kassette wieder in den Drucker ein. 4. Drücken Sie gegebenenfalls den grünen Hebel, um das Papier leichter entfernen zu können. Abb. 7.4.3.c Gestautes Papier herausziehen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 137 7. Stellen Sie sicher, dass keine Papierreste im Drucker verbleiben. 8. Schließen Sie Kassette 1. 9. Schließen Sie die Seitenklappe des Druckers (Klappe A). Abb. 7.4.3.e Seitenklappe des Druckers schließen (Klappe A) _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 138: Papierstau In Kassette 2 Beseitigen

     Wenn das Papier nicht sichtbar ist oder Sie das Papier noch nicht greifen können, befindet es sich noch in der Kassette. Führen Sie Schritt 3 bis Schritt 6 durch. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 139 Setzen Sie die Kassette wieder in den Drucker ein. 3. Öffnen Sie Kassette 2. 4. Ziehen Sie das Papier nach rechts und dann gerade heraus. Abb. 7.4.4.c Gestautes Papier herausziehen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 140: Papierstau In Kassette 3 Und Kassette 4 Beseitigen

    Abb. 7.4.4.d Klappe B schließen 7.4.5. Papierstau in Kassette 3 und Kassette 4 beseitigen 1. Öffnen Sie die Seitenklappe der Kassetten 3 und 4 (Klappe C). Abb. 7.4.5.a Klappe C öffnen _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 141 4. Ziehen Sie das Papier nach rechts und dann gerade heraus. 5. Schließen Sie Kassette 3 (oder Kassette 4). 6. Schließen Sie die Seitenklappe der Kassetten 3 und 4 (Klappe C). _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 142: Papierstau In Der Universalzuführung Beseitigen

    Der Drucker führt das Blatt automatisch durch den Papierweg und schiebt es vorwärts.  Öffnen Sie die Seitenklappe des Druckers (Klappe A).  Ziehen Sie das Blatt gerade heraus. 4. Schließen Sie die Seitenklappe des Druckers (Klappe A). _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 143: Papierstau In Der Duplexeinheit Beseitigen

    2. Ziehen Sie das Papier gerade heraus. Abb. 7.4.7.b Papier herausnehmen Wenn das Papier nicht sichtbar ist oder Sie das Papier noch nicht greifen können, befindet es sich schon hinter der Klappe E. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 144 3. Ziehen Sie den Griff nach oben, um die Klappe E zu öffnen. Abb. 7.4.7.c Klappe E öffnen 4. Ziehen Sie das Papier gerade heraus. Abb. 7.4.7.d Papier herausnehmen 5. Schließen Sie die Klappe E. Schließen Sie die Duplexeinheit (Klappe D). _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 145: Lösen Von Problemen Mit Der Papierzufuhr

    Legen Sie Papier aus einem Das Papier ist aufgrund hoher Luftfeuchtigkeit feucht neuen Paket ein. Bewahren geworden. Sie Papier in der Originalverpackung auf, bis Sie es in die Kassette einlegen. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 146 Falls die obigen Maßnahmen keinen Erfolg bringen sollten oder falls eine Fehlermeldung angezeigt wird, die in den vorherigen Abschnitten nicht beschrieben ist, schalten Sie das Gerät aus und wenden Sie sich bitte an einen von MICROPLEX autorisierten Service - Techniker. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 147: Wiederholung Des Drucks Nach Einem Fehler

    Die automatische Stausicherung kann aber auch abgestellt werden (durch Änderung der EEPROM - Konfiguration), wenn der Anwender seinen Druckjob gezielt ab einer bestimmten Seite aufnehmen will. Siehe hierzu auch die Bedienfeldfunktion Eingangs-Puffer löschen (Abschnitt 5.6). _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 148 Verhalten bei Fehlfunktionen _______________________________________________________________________________________________ _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 149: Maßnahmen Für Transport Und Versand (Verpacken)

     Sichern Sie alle beweglichen Teile des Druckers (Verwenden Sie alle originalen Transportsicherungen, Klebestreifen und so weiter). Verpacken Sie alle Komponenten in ihren Originalverpackungsmaterialien und versenden Sie diese in den Originalkartons/-kisten. _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 150 Maßnahmen für Transport und Versand _______________________________________________________________________________________________ _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 151: Technische Daten

    IEEE 1284 (Centronics), (MP-BUS, SPS-Control, optional) seriell: RS232, RS422 (Jumper) USB 1.1 LAN: Ethernet 10/100 Mbit (TCP-IP) Optional: LAN: Ethernet (SPX-IPX, LAT), Token Ring Host: IBM SCS / IPDS (Twinax/Koax), Siemens (BAM/SS-97) Fortsetzung auf Folgeseite! _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 152 577 mm ca. 48 kg inklusive Verbrauchsmaterialien Gewicht: Umgebung: Temperatur: +5 bis +32 °C relative Luftfeuchtigkeit: 15 bis 85 % Netzanschluß: 230V ± 10% / 50/60 Hz Leistungsaufnahme: max. 1,5 kVA _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 153: Seitenpreise Bei Microplex Drucksystemen

    Es gibt keine allgemeingültige Vorschrift, wie der Seitenpreis zu berechnen ist. Deshalb sind die Angaben der unterschiedlichen Hersteller nicht problemlos miteinander zu vergleichen. MICROPLEX bezieht sich bei diesen Angaben auf die Nutzungsdauer der sogenannten Verbrauchsmaterialien eines Druckers. Da es auch hierzu keine allgemeingültige Richtlinie gibt, hat MICROPLEX die Definition des Verbrauchsmaterials wie folgt festgelegt: 1.
  • Seite 154 CAQ (Customer Accepted Quality) ist eine rein subjektive Grenze, bis zu der ein Kunde die Druckqualität akzeptiert. Ein Austausch der Teile wird erst dann notwendig, auch wenn die MNPSQ bereits überschritten ist. Qualität Nutzungsdauer Austausch Austausch MNPSQ MNPCAQ Seiten _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...

  • Seite 155: Index

    Druckmedien, Aufbewahrung von 130 Installation 13 Druckmedienstau 130 IP Adresse 110 Druckmedienstaus, Beseitigung von 132 Druckmodus 85 Druckqualität 127, 154 Job abbrechen 78 Druckrichtung 89 Druckwiederholung 125 Drum Cartridge 51 Duplex 85 _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 156 NEXT - Taste 63, 66, 67 Rücksendung 149 Normal - Druck 77 Not-Aus-Schalter 12 Nutzungsdauer 153 ON LINE - LED 62 ON LINE - Taste 61, 63, 66, 69 Operator - Wartung 113 _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
  • Seite 157 Verbrauchsmaterial 32, 128, 153 Störungen 125 Verpacken 149 Symbole 9 Verpackung 13, 16 Versand 149 Vorbereitungen 17 Vorderklappe 30 Zeichen pro Zoll 108 Zeichenabstand 108 Zeichensatz 97 Zeilen pro Zoll 107 Zeilenabstand 107 _______________________________________________________________________________________________ MICROPLEX Bedienhandbuch SOLID 50 A3 - 3 Ausgabe 2.1...
