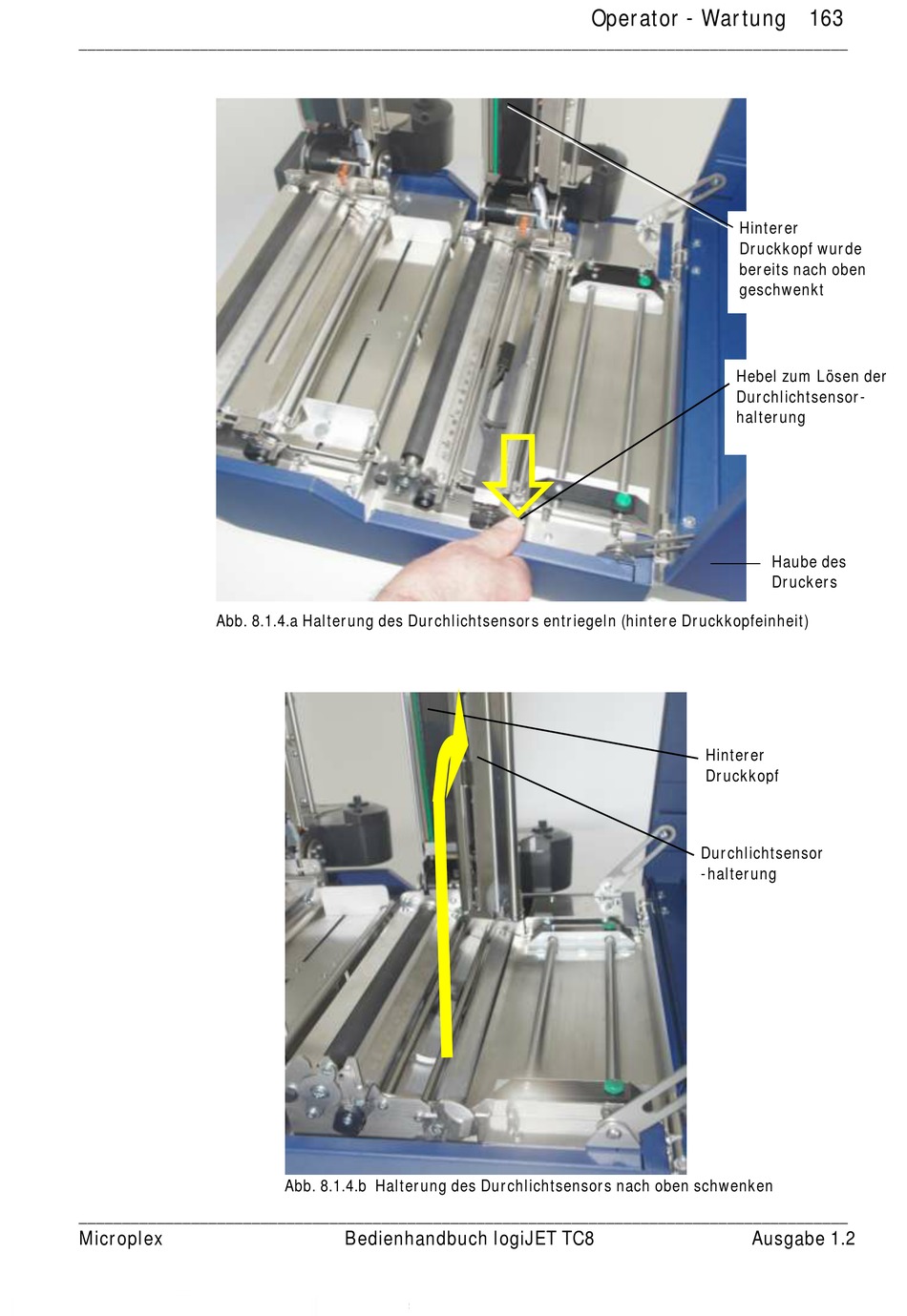

Abb. 8.1.4.a Halterung des Durchlichtsensors entriegeln (hintere Druckkopfeinheit)
_________________________________________________________________________________________
Microplex
Abb. 8.1.4.b Halterung des Durchlichtsensors nach oben schwenken
Bedienhandbuch logiJET TC8
Operator - Wartung 163

Hinterer
Druckkopf wurde
bereits nach oben
geschwenkt
Hebel zum Lösen der
Durchlichtsensor-
halterung
Haube des
Druckers
Hinterer
Druckkopf
Durchlichtsensor
-halterung
