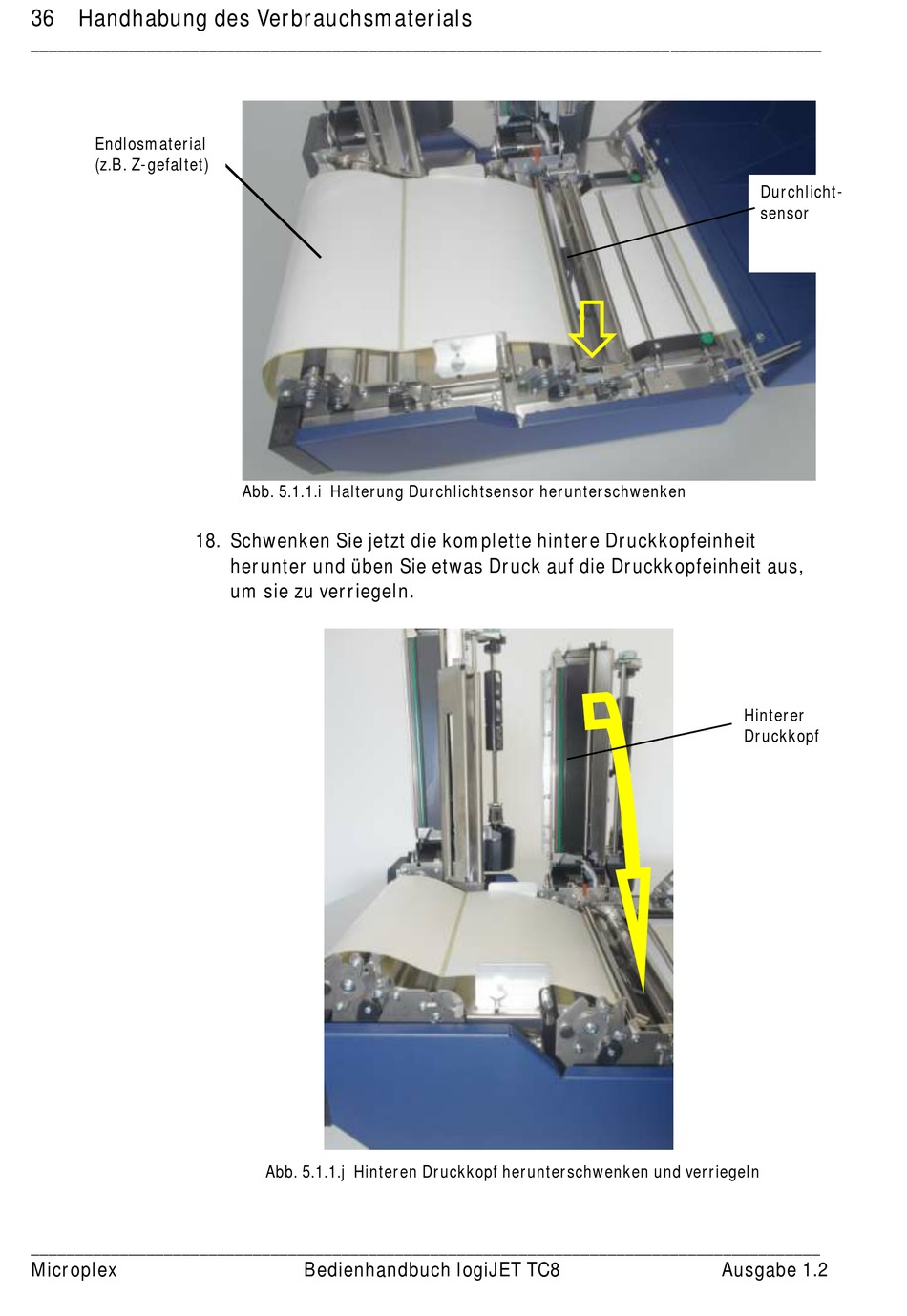

Microplex logiJET TC8 Bedienhandbuch Seite 36

36 Handhabung des Verbrauchsmaterials
_________________________________________________________________________________________
Endlosmaterial
(z.B. Z-gefaltet)
18. Schwenken Sie jetzt die komplette hintere Druckkopfeinheit
_________________________________________________________________________________________
Microplex
Abb. 5.1.1.i Halterung Durchlichtsensor herunterschwenken
herunter und üben Sie etwas Druck auf die Druckkopfeinheit aus,
um sie zu verriegeln.
Abb. 5.1.1.j Hinteren Druckkopf herunterschwenken und verriegeln
Bedienhandbuch logiJET TC8

Ausgabe 1.2
Durchlicht-
sensor
Hinterer
Druckkopf
