86 Bedienfeldfunktionen
_________________________________________________________________________________________
Skala
auf der Material-
führungsplatte
des hinteren
Druckwerks
Für den Durchlichtbetrieb ist es wichtig, dass sich Durchlichtsensor
und Reflexsensor exakt gegenüber stehen.
Dies kann wie folgt getestet werden:
12. Entnehmen Sie das Verbrauchsmaterial.
13. Drücken Sie die Halterung für den Durchlichtsensor vorsichtig nach
14. Schwenken Sie den Druckkopf nach unten und verriegeln Sie ihn.
15. Nutzen Sie die Bedienfeldfunktion Sensor Test (im Druckwerk-
Nach erfolgreicher Justage der Sensorpositionen sollte der Meßwert
möglichst wenig über 0% betragen (Pegel ohne Material in der
Lichtschranke).

_________________________________________________________________________________________
Microplex
Zeiger
des
Durchlicht-
sensors

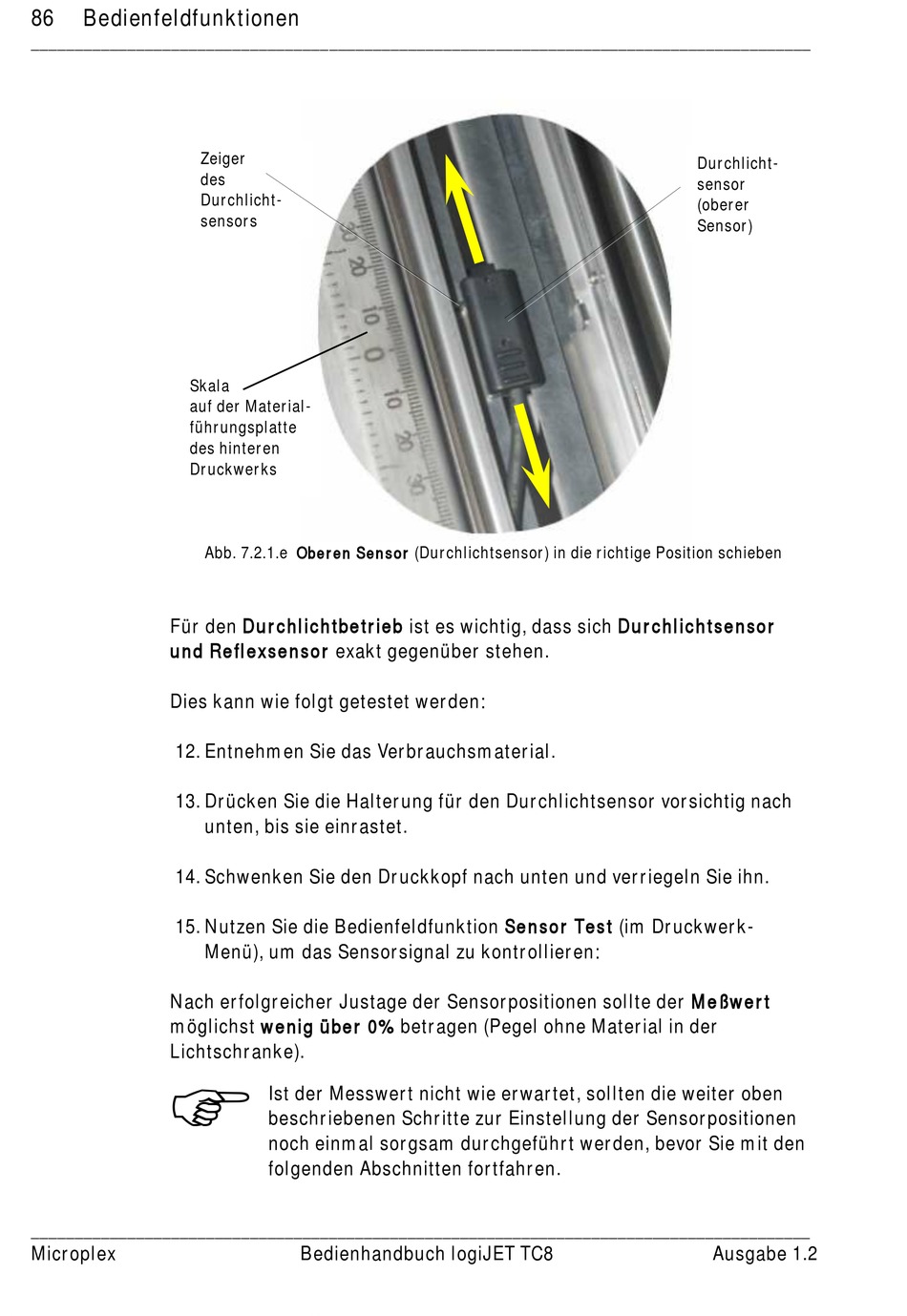

Abb. 7.2.1.e Oberen Sensor (Durchlichtsensor) in die richtige Position schieben
unten, bis sie einrastet.
Menü), um das Sensorsignal zu kontrollieren:
Ist der Messwert nicht wie erwartet, sollten die weiter oben
beschriebenen Schritte zur Einstellung der Sensorpositionen
noch einmal sorgsam durchgeführt werden, bevor Sie mit den
folgenden Abschnitten fortfahren.
Bedienhandbuch logiJET TC8
Durchlicht-
sensor
(oberer
Sensor)
Ausgabe 1.2
