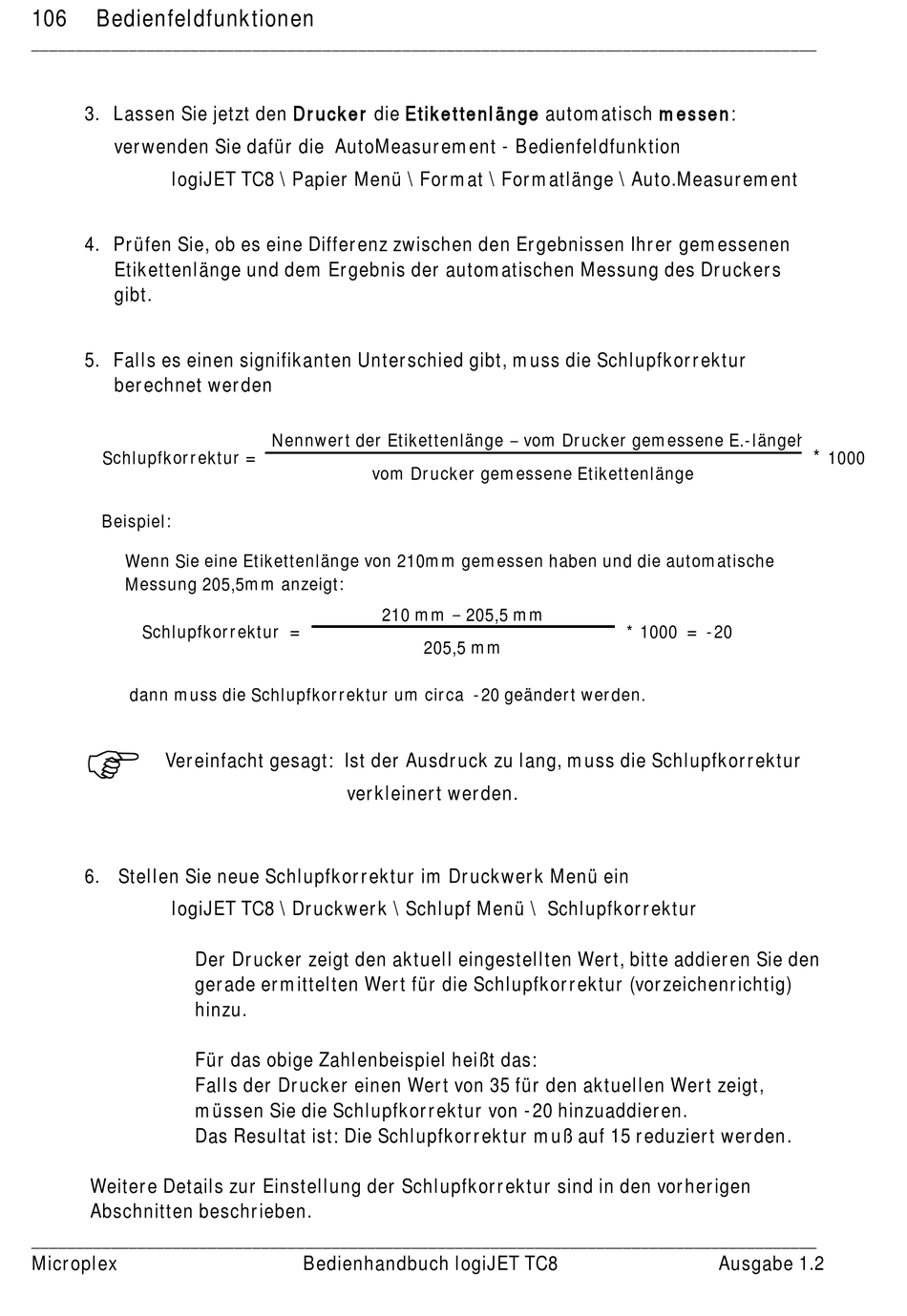

Microplex logiJET TC8 Bedienhandbuch Seite 106

106 Bedienfeldfunktionen
_________________________________________________________________________________________
3. Lassen Sie jetzt den Drucker die Etikettenlänge automatisch messen:
verwenden Sie dafür die AutoMeasurement - Bedienfeldfunktion
logiJET TC8 \ Papier Menü \ Format \ Formatlänge \ Auto.Measurement
4. Prüfen Sie, ob es eine Differenz zwischen den Ergebnissen Ihrer gemessenen
Etikettenlänge und dem Ergebnis der automatischen Messung des Druckers
gibt.
5. Falls es einen signifikanten Unterschied gibt, muss die Schlupfkorrektur
berechnet werden
Schlupfkorrektur
Beispiel:
Wenn Sie eine Etikettenlänge von 210mm gemessen haben und die automatische
Messung 205,5mm anzeigt:
Schlupfkorrektur
dann muss die Schlupfkorrektur um circa -20 geändert werden.

Vereinfacht gesagt: Ist der Ausdruck zu lang, muss die Schlupfkorrektur
6. Stellen Sie neue Schlupfkorrektur im Druckwerk Menü ein
logiJET TC8 \ Druckwerk \ Schlupf Menü \ Schlupfkorrektur
Der Drucker zeigt den aktuell eingestellten Wert, bitte addieren Sie den
gerade ermittelten Wert für die Schlupfkorrektur (vorzeichenrichtig)
hinzu.
Für das obige Zahlenbeispiel heißt das:
Falls der Drucker einen Wert von 35 für den aktuellen Wert zeigt,
müssen Sie die Schlupfkorrektur von -20 hinzuaddieren.
Das Resultat ist: Die Schlupfkorrektur muß auf 15 reduziert werden.
Weitere Details zur Einstellung der Schlupfkorrektur sind in den vorherigen
Abschnitten beschrieben.
_________________________________________________________________________________________
Microplex
Nennwert der Etikettenlänge
=
vom Drucker gemessene Etikettenlänge
210 mm
=
verkleinert werden.
Bedienhandbuch logiJET TC8
vom Drucker gemessene E.-längeh
205,5 mm
205,5 mm
=
* 1000 -20
Ausgabe 1.2
*
1000
