Als dritter Test (siehe Abb. 13) verbinden Sie den Erder RC mit RA und verwenden Sie das
Gerät zur Messung des Widerstandswertes R3.
Unter diesen Bedingungen, angenommen der Kabelwiderstand der Erder-Stäbe sei
vernachlässigbar, gelten folgende Beziehungen:
R1 = RA + RB
R2 = RB + RC
R3 = RC + RA
wobei die Werte von R1, R2 und R3 vom Gerät gemessen werden.
Die Beziehungen (3), (4) und (5) sind nur unter der Bedingung der
Vernachlässigbarkeit eines "gegenseitigen Einflusses" als gültig zu betrachten.
Diese liegt vor, wenn die seriell verbundenen Erder in genügender
Entfernung zwischen ihnen gestellt sind (Abstand mindestens gleich der
5-fachen Länge eines einzelnen Erders oder 5 mal die maximale
Systemdiagonale), so dass sie sich nicht gegenseitig beeinflussen.
Das Ergebnis der Beziehungen (3), (4) und (5) ist:
RA = (R1 + R3 – R2) / 2
und infolgedessen:
RB = R1 – RA
Widerstand vom Erder B
RC = R3 – RA
Widerstand vom Erder C

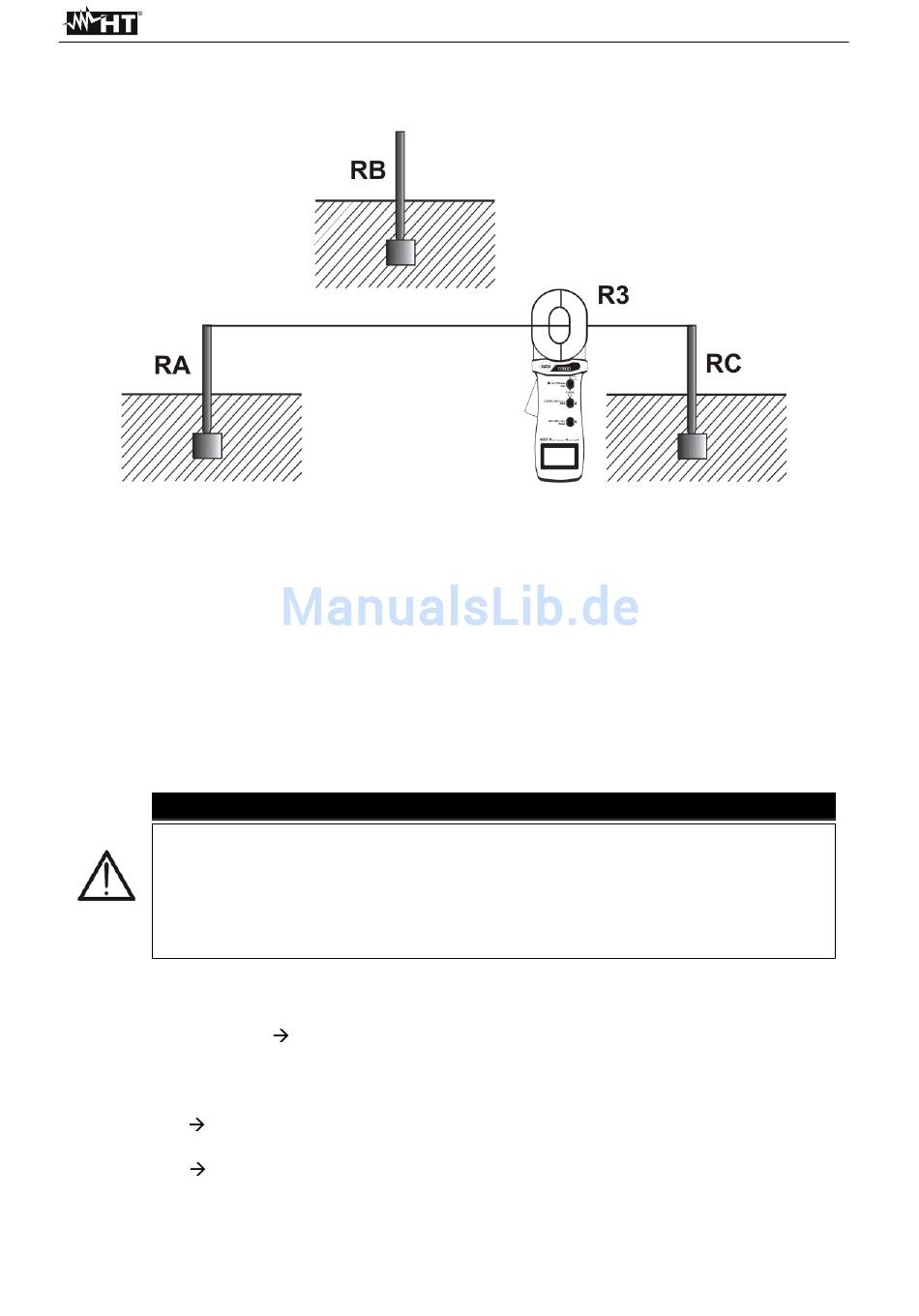

Abb. 13: Drei-Punkte-Methode: dritter Test R3
Widerstand vom Erder A
DE - 14
