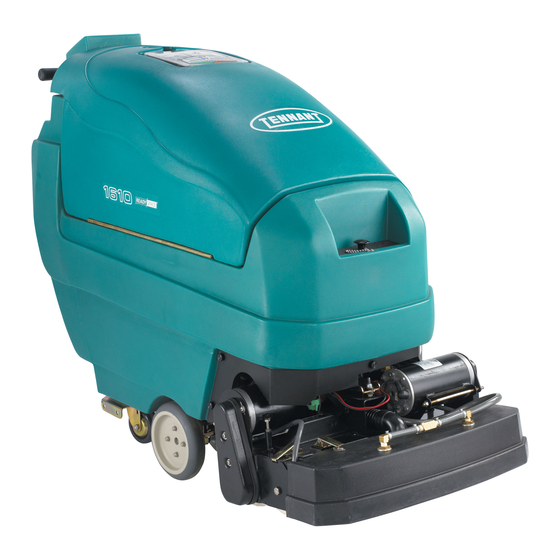

1610
Bedienungsanleitung
DE
R
1026165
Rev. 01 (04-2007)
*1026165*
www.tennantco.com
Home
Find... Go To..

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tennant 1610

Inhaltszusammenfassung für Tennant 1610

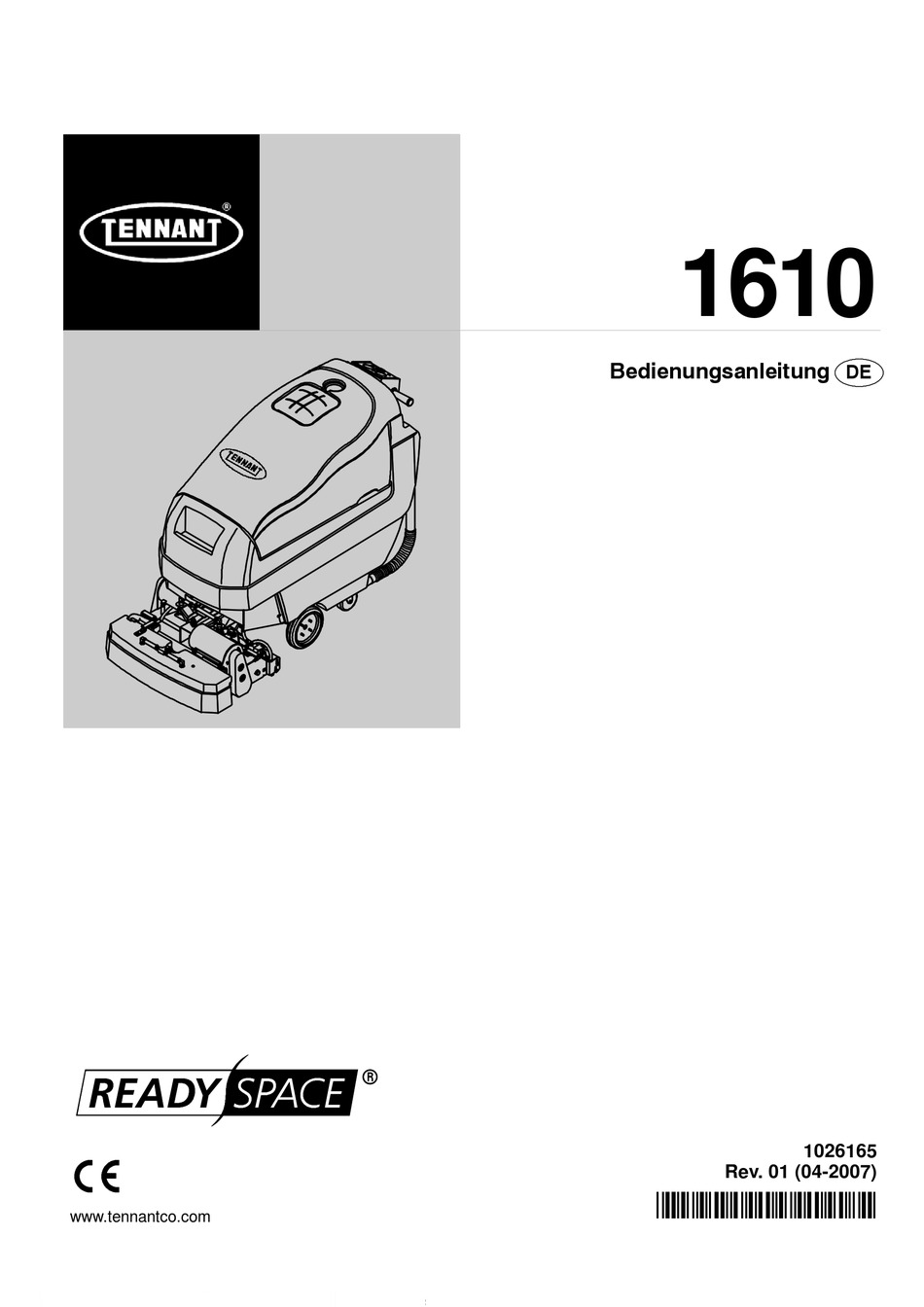

  • Seite 1 1610 Bedienungsanleitung 1026165 Rev. 01 (04-2007) *1026165* www.tennantco.com Home Find... Go To..

  • Seite 2: Schützen Sie Die Umwelt

    Änderungen der technischen Daten und Teile ohne weitere Beachten Sie jedoch zur Gewährleistung optimaler Benachrichtigung vorbehalten. Ergebnisse bei minimalem Kostenaufwand die Copyright E2005, 2007 Tennant Company. Alle Rechte vorbehalten. folgenden Hinweise: Die Maschine muss mit der gebotenen Sorgfalt bedient werden.

  • Seite 3: Inhaltsverzeichnis

    ......BEDIENUNG DER ZUBEHÖR--WERKZEUGE: 16 SCHUTZSCHALTER DER MASCHINE ..BETRIEBSSTUNDENZÄHLER ... . Tennant 1610 (04- -07) Home Find... Go To..

  • Seite 4: Sicherheitsvorkehrungen

    Sie darauf, dass keine elektrischen Funken oder offenes Feuer in die Nähe der Batterie gelangen. Halten Sie beim Ladevorgang das Batteriegehäuse offen. WARNUNG: Stromschlaggefahr: Lösen Sie die Batteriekabel, bevor Sie Wartungsarbeiten an der Maschine vornehmen. Tennant 1610 (10- -05) Home Find... Go To..
  • Seite 5 Vermeiden Sie jeden Kontakt mit der Batteriesäure. Verwenden Sie nur Ersatzteile des Herstellers oder gleichwertige Ersatzteile. Alle Reparaturen müssen von einem qualifizierten Servicetechniker ausgeführt werden. Nehmen Sie keine Änderungen an der Originalkonstruktion der Maschine vor. Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 6: Sicherheitsaufkleber

    Explosionsgefahr. Verwenden Sie des Schrubbkopfes fern. keine brennbaren Flüssigkeiten und betreiben Sie die Maschine nicht in der Nähe von brennbaren Flüssigkeiten/Dämpfen oder feuergefährlichem Staub. Bitte kein entzündliches Material oder reaktivierendes Metall aufnehmen. Tennant 1610 (04- -07) Home Find... Go To..

  • Seite 7: Bestandteile Der Maschine

    13. Hauptschlüsselschalter 31. ReadySpace--Saugschuh (2 mitgeliefert) 14. Notaus--Schalter 32. Extractor--Saugschuh 15. Feststellbremse 33. ReadySpace--Spülleitung (2) 16. Frischwassertank--Markierung 34. Schrubbkopf 17. Ablassschlauch des Schmutzwassertanks 35. Stoßfänger der Sprühdüse 18. Zubehör--Werkzeug Saugschlauchanschluss 36. Extractor--Bürsten Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 8: Symbole Des Bedienungspultes

    SYMBOLE DES BEDIENUNGSPULTES Schrubbkopf Batterieleuchte 10--A--Hauptsc angehoben/Transpo hutzschalter rtstellung Schrubbkopf Bürstenantrieb abgesenkt/Reinigun 17--A--Schutzschalter gsstellung Batterie--Ladez ustandsanzeige Bürstenantrieb Bürstenandruck 17--A--Schutzschalter Langsam 20--A--Schutzsc Frischwasser-- halter des Dosierung Antriebsmotors Schnell Saugstab für Feststellbremse Engstellen (Zubehör--Werkzeug) Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 9: Installation Der Maschine

    Ladezustand. Die Maschine muss in Betrieb sein Batteriesäure. für eine genaue Angabe (siehe BETRIEB DER Batterieangaben: MASCHINE). Laden Sie die Batterien, falls Vier 6--Volt--Hochleistungs--Blei--Säure--Batterien. erforderlich, auf. 180AH/5H Semi--Traktionsbatterien 165AH/5H wartungsfreie Batterien 175AH/5H Traktionsbatterien Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 10: Doppelreinigungstechnik

    Es wird erneut heißes Spülwasser auf die verschmutzten Rollen gesprüht, so dass der an den Rollen haftende Schmutz problemlos von den Saugschuhen aufgenomen werden kann. Sprühdüsen Saugschuh 2 Saugschuh 1 Rolle 1 Rolle 2 Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 11: Einrichten Der Maschine

    FRISCHWASSERLEITUNG Saugschlauch und das Saugrohr, wie (2) 6- -mm angegeben, an. INNENSECHSKANTSCHRAUBEN Schritt 5: Schließen Sie die Frischwaserleitung an den Saugschuh an (siehe DETAIL). Wiederholen Sie den Vorgang für die andere Seite. Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 12: Vorbereitung Der Maschine Für Die Restorative Saugreinigung

    Schuh hinter den zwei Halterungen befindet. Verwenden Sie die Schrauben, die Sie in Schritt 4 entfernt haben. Schließen Sie den HALTERUNGEN (2) Saugschlauch, wie angegeben, an den Extractor--Saugschuh an. Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 13: Füllen Des Frischwassertanks

    - Achten Sie darauf, dass der Schwimmer--Abschalter des Schmutzwassertanks WARNUNG: Feuer- - oder Explosionsgefahr. sauber ist. Verwenden Sie niemals brennbare Flüssigkeiten. - ReadySpace--Reinigung: Prüfen Sie, ob der Frischwassertank ausschließlich mit Wasser ohne Reinigungsmittel gefüllt ist. Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 14: Arbeiten Mit Der Maschine

    Dies ermöglicht es, stark verschmutzte Bereiche, Ecken und Engstellen auch rückwärts zu befahren. Bei der Rückwärtsfahrt bei der Restorativen Extraction wird der Schrubbkopf angehoben und der Reinigungsvorgang unterbrochen. ABB. 7 Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 15: Notstopp

    Wenn zwei Leuchten abwechselnd zu blinken beginnen, wird die Reinigung automatisch ABB. 11 unterbrochen und der Schrubbkopf wird in die Transportstellung angehoben. Dadurch werden die Batterien vor dem vollständigen Entladen geschützt. Laden Sie die Batterien sofort auf. Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 16: Bedienung Der Zubehör--Werkzeuge

    1. Stellen Sie die Maschine auf einem ebenen Untergrund ab und schalten Sie die Maschine aus. 2. Schließen Sie den Frischwasserschlauch der Zubehör--Werkzeuge an den Anschluss an der Rückseite der Maschine an (Abbildung 15). ABB. 17 Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 17: Schutzschalter Der Maschine

    Wasserdruck vom Zubehör--Werkzeug nehmen, Wartungsarbeiten anstehen und um die Betriebsdauer bevor Sie den Frischwasserschlauch lösen. Drücken Sie den Schalter fünf Sekunden lang, der Maschine aufzuzeichnen (Abbildung 21). nachdem Sie den Zündschalter ausgeschaltet haben. Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 18: Entleeren Der Tanks

    HINWEIS: Wenn Sie zum Entleeren einen Eimer LADEMÖGLICHKEIT FÜR verwenden, verwenden Sie diesen nicht zum Füllen HOCHLEISTUNGSBATTERIEN des Frischwassertanks. 3. Spülen Sie den Schmutzwassertank und den Schwimmer-Sperrschalter mit sauberem Wasser (Abbildung 23). Tennant 1610 (04- -07) Home Find... Go To..

  • Seite 19: Wartung Der Maschine

    Batteriekabel, bevor Sie Wartungsarbeiten an der Maschine vornehmen. ACHTUNG: Wenden Sie sich bei Reparaturen immer an unseren Kundendienst. Maschinen, die von unbefugten Personen repariert werden, fallen nicht länger unter unsere Garantie. ABB. 25 Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 20: Tägliche Wartung

    Rollen mehr als 4 mm beträgt, sind die Rollen zu ersetzen (Abbildung 29). Ersetzen Sie die Rollen immer paarweise. ÖFFNUNG Ersetzen Sie die Rollen, wenn die Öffnung größer als angegeben ist. Spritzschutz ABB. 29 Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 21: Wöchentliche Wartung

    2. Entfernen Sie den an der Unterseite des Schrubbkopfes angesammelten Schmutz (Abbildung 33). ABB. 36 ABB. 33 3. Entfernen Sie die vordere und hintere Saugschuh--Verkleidung und entfernen Sie den vorhandenen Schmutz (Abbildung 34). ABB. 34 Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 22: Monatliche Wartung

    GRÜNE KAPPE WEISSE KAPPE Maschine. ABB. 39 b. Geben Sie 11 Liter heißes Wasser in den Frischwassertank, nicht heißer als 50°C. c. Geben Sie die Essigsäure--Lösung den Mischanweisungen auf der Flasche entsprechend hinzu. Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 23: Wartung Des Motors

    Fett (Abbildung 42). VORSICHT: Bei Servicearbeiten an der Maschine müssen alle Reparaturen von einem qualifizierten Servicetechniker ausgeführt werden. WARNUNG: Stromschlaggefahr. Lösen Sie die Batteriekabel, bevor Sie Wartungsarbeiten an der Maschine vornehmen. ABB. 42 Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 24: Wartung Der Batterien

    Gewicht 0,004 ab, 4 Punkte, für jede 6_C unter 27_C, Schicht nicht-metallhaltiges Fett oder oder zählen Sie zum spezifischen Gewicht 0,004 Schutzspray an den Kabelanschlüssen an, um hinzu, 4 Punkte, für jede 6_ C über 27_ C. Korrosion zu vermeiden. Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 25: Transport Der Maschine

    Stellen Sie die Maschine auf einem glatten, ebenen Befestigungs-Ösen am Boden des Anhängers Untergrund ab und blockieren Sie die Räder, bevor Sie oder Lastwagens an. die Maschine aufbocken. HINWEIS:Sichern Sie die Maschine beim Transport nicht an den Steuerungsgriffen. Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 26: Abstellen Der Maschine

    Lockerer oder gerissener Riemen. Wenden Sie sich an das Servicecenter. Fehlerhafter Bürstenmotor oder Wenden Sie sich an das fehlerhafte Verkabelung. Servicecenter. Abgenutzte Kohlebürsten im Motor. Wenden Sie sich an das Servicecenter. Tennant 1610 (10- -05) Home Find... Go To..
  • Seite 27 Fehlerhafte Pumpe oder fehlerhafter Wenden Sie sich an das Elektromagnet. Servicecenter. Geringer Frischwasser--Sprühdruck. Entlüften Sie das Frischwassersystem. Schrubbkopf sprüht Wasser, Frischwasserschalter eingeschaltet. Drücken Sie den Frischwasserschalter wenn Zubehör--Werkzeuge auf das Zubehör--Werkzeug--Symbol verwendet werden. (Aus--Stellung). Tennant 1610 (10- -05) Home Find... Go To..
  • Seite 28 Kurze Betriebsdauer. Batterie erschöpft. Laden Sie die Batterien auf. Defekte Batterien. Batterien auswechseln. Batterien müssen gewartet werden. Siehe WARTUNG DER BATTERIE. Reparieren Sie das Ladegerät, oder Fehlerhaftes Ladegerät. tauschen Sie es aus. Tennant 1610 (10- -05) Home Find... Go To..
  • Seite 29 72 dB (1 m x 1 m) LÄRMPEGEL FÜR DEN BENUTZER, 72 dB(A) INNEN. SCHWINGUNGEN DER STEUERUNG <1,0 m/s MAXIMALE NEIGUNG 19% (11°) Transport / 5% (3°) Reinigung Änderungen der technischen Daten ohne weitere Benachrichtigung vorbehalten. Tennant 1610 (10- -05) Home Find... Go To..

  • Seite 30: Abmessungen Der Maschine

    ReadySpace-- Elektromagnet #1034112 Pumpe #603031 ReadySpace-- Saugschuh-- Frischwasserleitung-- Sprühdüsen Frischwasser Umgehungsventil Tank--Filter #210044 #1007428 Frischwasserleitung-- Kupplung (2) Frischwassertank-- Rückleitung ReadySpace--Saugschuh-- Frischwasserleitung-- ReadySpace--Rollen-- Restorative Sprühdüsen Sprühdüsen (2) Extraction--Sprühdüsen (2) (GRÜNE KAPPEN) (WEISSE KAPPEN) Tennant 1610 (04- -07) Home Find... Go To..
  • Seite 31 Frischwasserleitung-- Elektromagnet ReadySpace--Saugschuh-- #607473 Frischwasserleitung-- Sprühdüsen Frischwasser Tank--Filter #1007428 Restorative Frischwasserleitung-- Extraction-- Kupplung (2) Elektromagnet Umgehungsventil #1017436 #210044 Frischwassertank-- Rückleitung ReadySpace--Saugschuh-- Frischwasserleitung--Sprühdüsen ReadySpace--Rollen-- Restorative Sprühdüsen (2) Extraction--Sprühdüsen (2) (GRÜNE KAPPEN) (WEISSE KAPPEN) Tennant 1610 (04- -07) Home Find... Go To..
