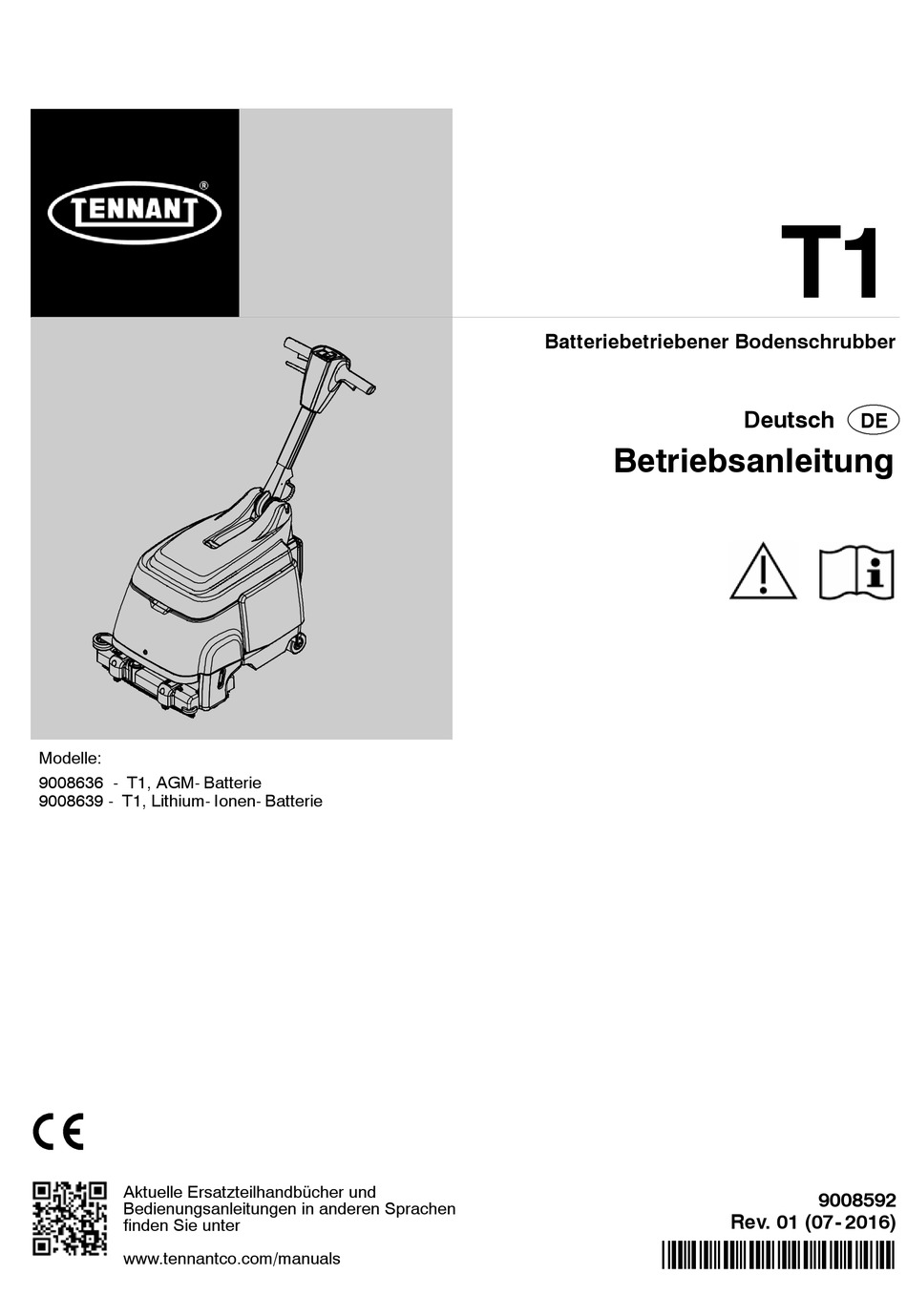

Batteriebetriebener Bodenschrubber
Betriebsanleitung
*9008592*
T1
Deutsch
DE
9008592
Rev. 01 (07- 2016)
Werbung
Verwandte Anleitungen für Tennant 9008636
Inhaltszusammenfassung für Tennant 9008636
- Seite 1 Batteriebetriebener Bodenschrubber Deutsch Betriebsanleitung Modelle: 9008636 - T1, AGM- Batterie 9008639 - T1, Lithium- Ionen- Batterie Aktuelle Ersatzteilhandbücher und 9008592 Bedienungsanleitungen in anderen Sprachen Rev. 01 (07- 2016) finden Sie unter *9008592* www.tennantco.com/manuals...
- Seite 2 ... Industrielaan 6 5405 AB Postfach 6 5400 AA Uden- Niederlande Europe@tennantco.com www.tennantco.com Änderungen der technischen Daten und Teile ohne Mitteilung vorbehalten. Originalanweisungen. Copyright E2011- 2016 Tennant Company. Alle Rechte vorbehalten. Tennant T1 Batterie (07- 16)
- Seite 3 Falls das Netzkabel beschädigt ist, muss es vom Lassen Sie keine Kinder mit oder in der Hersteller oder seinem Kundendienst oder aber Nähe der Maschine spielen. einem dafür ausgebildeten Techniker ersetzt werden, um jedwede Gefahr auszuschließen. Tennant T1 Batterie (03- 11)
- Seite 4 Sie zuerst das oder Rädern kippen. Netzkabel aus der Steckdose. Verwenden Sie Befestigungsbänder, um die Die Verwendung anderer Batterieladegeräte Maschine beim Transport auf einem kann die Batterie beschädigen und zu Fahrzeug zu sichern. Feuergefahr führen. Tennant T1 Batterie (03- 11)
- Seite 5 Benutzen Sie die Maschine nicht mit beschädigtem Netzkabel. Vor der Ausführung von Wartungsarbeiten an der Maschine muss der Netzstecker gezogen werden. Lithium- Ionen- Batterieausführung VORSICHT: Die Verwendung anderer Batterieladegeräte kann die Batterie beschädigen und zu Feuergefahr führen. Tennant T1 Batterie (03- 11)
- Seite 6 11. Schwellenfahren Räder 24. Wischblätter 12. Haupträder 25. Bürstengehäuse 13. Tankdeckel 26. Stoßstangenrad SYMBOLE FÜR DEN BETRIEB DER MASCHINE Batterie lädt Ein- Schalter Batterie- Ladezustandsa Saugmotor Schutzschalter nzeige 2% (1) Maximale Aus- Schalter Saugmotor Bürsten- Schutzschalter Neigung Tennant T1 Batterie (03- 11)
- Seite 7 (Abb. 6). Füllen Sie den Tank nur zum Teil, wenn Sie 4. Stecken Sie das Schlitzende der Bürste auf die den Tank sonst nicht mehr anheben können. Ein Antriebswelle auf. (Abb. 3). voller Tank wiegt 12 kg. ABB. 3 ABB. 6 Tennant T1 Batterie (03- 11)
- Seite 8 2. Senken Sie den Schrubbkopf auf den Boden ab, indem Sie auf das Transport- Freigabepedal treten (Abb. 9). ABB. 7 BETRIEB DER MASCHINE VORSICHT: Bedienen Sie die Maschine auf keinen Fall ohne vorherige gründliche Kenntnisnahme der Bedienungsanleitung. ABB. 9 Tennant T1 Batterie (03- 11)
- Seite 9 Hebel los und bewegen Sie die Maschine weiter, um das gesamte Frischwasser aufzunehmen. 7. Die Wasseraufnahme können Sie beim Schrubben über das Schmutzwasser- Sichtfenster beobachten (Abb. 13). Wenn die Wasseraufnahme stoppt, den Schrubbvorgang beenden und den Schmutzwassertank leeren. ABB. 15 Tennant T1 Batterie (03- 11)
- Seite 10 Maschine automatisch aus.(Abb. 17). Laden Sie die Batterie zu diesem Zeitpunkt auf (Siehe BATTERIE AUFLADEN). Um die Lebensdauer der Batterie zu verlängern, lassen Sie die Batterie nicht längere Zeit unaufgeladen. ABB. 19 ABB. 17 Tennant T1 Batterie (03- 11)
- Seite 11 9008689 – AGM- Batterie zu Lithium- Ionen- Batterie Umrüstsatz 9008688 - Lithium- Ionen- Batterie zu AGM- Batterie Umrüstsatz LADEN DER BATTERIE: Verwenden Sie nur ein von Tennant zugelassenes und mitgeliefertes Batterieladegerät (Abb. 21). VORSICHT: Die Verwendung anderer Batterieladegeräte bei Wartungsarbeiten an der ABB. 22 Maschine kann die Batterie beschädigen und zu...
- Seite 12 ABB. 23 3. Lösen Sie das Befestigungsband der Batterie. Trennen Sie zuerst das rote positive (+) Kabel und dann das schwarze negative (- ) Kabel von der Batterie. Entfernen Sie die Batterie vorsichtig von der Maschine. Tennant T1 Batterie (03- 11)
- Seite 13 Hauptschalter in die Aus- Stellung drehen und die Tanks leeren. ABB. 26 3. Heben Sie den Schrubbkopf in die Transportstellung an, um eingedrückte Stellen an der Bürste zu vermeiden. (Abb. 27). ABB. 31 ABB. 27 Tennant T1 Batterie (03- 11)
- Seite 14 Saugsystem Spritzer entstehen. Erhöhen Sie den 6. Reinigen Sie den Frischwasserschlauchfilter (Abb. Wasserdruck, um Schmutzansammlungen 34). herauszuspülen. HINWEIS: Der Saugschlauch hat eine Y- Form. Stellen Sie sicher, dass Sie beide Seiten durchspülen (Abbildung 38). ABB. 34 ABB. 38 Tennant T1 Batterie (03- 11)
- Seite 15 Rädern kippen und nicht über Blatt befestigt (Abb. 41). Die Lamellen des Wischblatts Treppen hinauf oder herunter rollen. Setzen Sie sollten voneinander abgewendet sein. zum Anheben der Maschine Hilfskräfte ein oder verwenden Sie ein mechanisches Hebegerät. ABB. 41 Tennant T1 Batterie (03- 11)
- Seite 16 Aktivierter Bürsten- Schutzschalter. Schalten Sie den Hauptschalter aus. Entfernen Sie die Blockierung von der Bürste und stellen Sie den Schutzschalter zurück. Bürstenriemen gerissen. Wenden Sie sich an den Kundendienst. Bürstenmotor defekt Wenden Sie sich an den Kundendienst. Tennant T1 Batterie (03- 11)
- Seite 17 Das Netzkabel des Ladegeräts ist Schließen Sie das Netzkabel an die nicht an die Wandsteckdose Wandsteckdose an. angeschlossen. Defekter Batterie oder defektes Ersetzen Sie die Batterie oder das Ladegerät. Ladegerät. Defekter Ladegerätstecker. Wenden Sie sich an den Kundendienst. Tennant T1 Batterie (03- 11)
- Seite 18 220- 240 V Wechselstrom, 2,4 A, 50 Hz, 14,6 V Gleichstrom, 15 mitgeliefert) A Ausgang SCHALLPEGEL FÜR DEN BENUTZER, INNEN 68 dBA UNSICHERHEIT 3 dBA SCHWINGUNGEN DER HANDSTEUERUNG <2,5m/s SCHUTZSTUFE IPX3 ABMESSUNGEN DER MASCHINE 695 mm 594 mm 502 mm Tennant T1 Batterie (03- 11)
