DE
BETRIEB

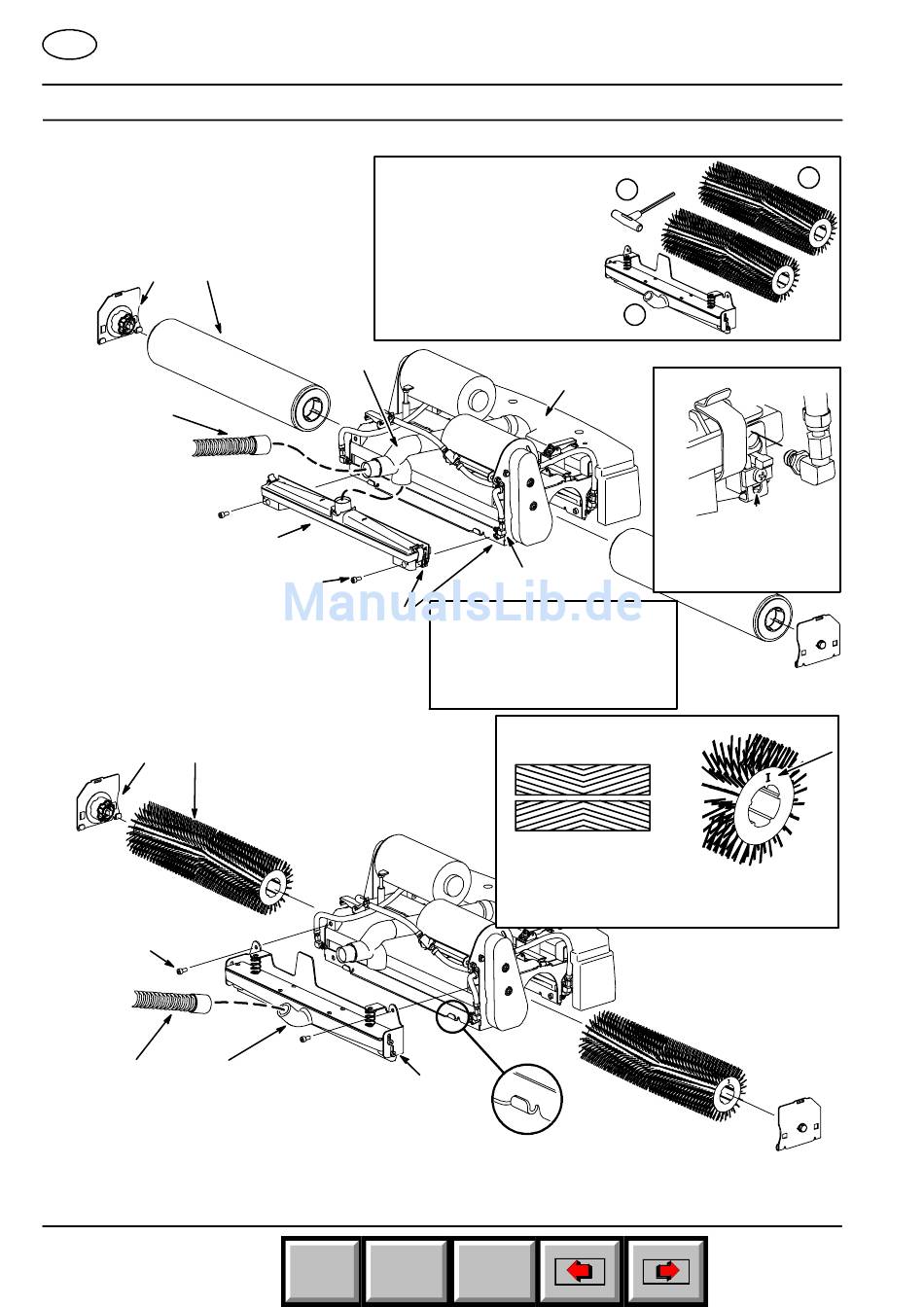

VORBEREITUNG DER MASCHINE FÜR DIE RESTORATIVE SAUGREINIGUNG
VORSICHT: Schalten Sie die Maschine vor
dem Vorbereiten aus und ziehen Sie den
Zündschlüssel ab.
Schritt 1:
Lösen Sie die Umlenkbleche und
entfernen Sie die zwei ReadySpace--Rollen,
wenn diese angebracht sind.
UMLENK
BLECH
Schritt 2:
Lösen Sie den
Saugschlauch
und das Saugrohr
vom hinteren
ReadySpace--Sa
ugschuh, wenn
dieser
angebracht ist.
READYSPACE- -
SAUGSCHUH
(2) 6- -mm- -
INNENSECHSKANTSCHRAUBEN
Schritt 3:
Lösen Sie die Frischwaserleitungen vom
hinteren Saugschuh (siehe DETAIL A).
Schritt 4:
Entfernen Sie den
ReadySpace--Saugschuh.
6--mm--Sechskantschlüssel erforderlich.
Schritt 5:
Bringen Sie die zwei
Extractor--Bürsten an (siehe
DETAIL B).
UMLENKBLECH
(2) 6- -mm- -
INNENSECHSKANTSCHRAUBEN
Schritt 6:
Bringen Sie den
Extractor--Saugschuh an. Achten Sie darauf,
dass sich der Schuh hinter den zwei Halterungen
befindet. Verwenden Sie die Schrauben, die Sie
in Schritt 4 entfernt haben. Schließen Sie den
Saugschlauch, wie angegeben, an den
Extractor--Saugschuh an.
12
Erforderliche Geräte:
1) Zwei Extractor--Bürsten
2) Extractor--Saugschuh
3) Saugschuhwerkzeug
(im Lieferumfang der
Maschine enthalten)
SAUGROHR
FRISCHWASSERLEITUNG
HINWEIS: Um ein fehlerhaftes
Anbringen zu vermeiden,
entfernen Sie die gelösten
Frischwasserleitungen und das
Saugrohr NICHT aus dem
Schrubbkopf.
EXTRACTOR- -
SAUGSCHUH
Home
Find... Go To..
3
2
SCHRUBBKOPF
DETAIL B
DRAUFSICHT
Das V--Muster der
Bürsten muss
aufeinander zu
gerichtet sein.
HALTERUNGEN (2)
1
DETAIL A
Drücken Sie die
Halterung nach oben, bis
die Düse der Frisch
wasserleitung gelöst wird.
HINWEIS:
"I" zeigt das
Umlenkblech--Ende an.
Tennant 1610 (10- -05)
