X8 MIG WELDER
1. Schweißstrom
Leitet den Strom von der Stromquelle zum Drahtvorschub.
2. Schutzgas
Versorgt den Schweißbrenner mit Schutzgas.
3. Messung
Übermittelt die während des Schweißens gemessenen Schweißparameter.
4. Steuerung
Übermittelt Daten und Betriebsspannung an den Drahtvorschub.
5. Kühlmittelausgang und -eingang
Transportiert Kühlmittel zum und vom Schweißbrenner.
Informationen zum Anschluß der Kabel finden Sie unter

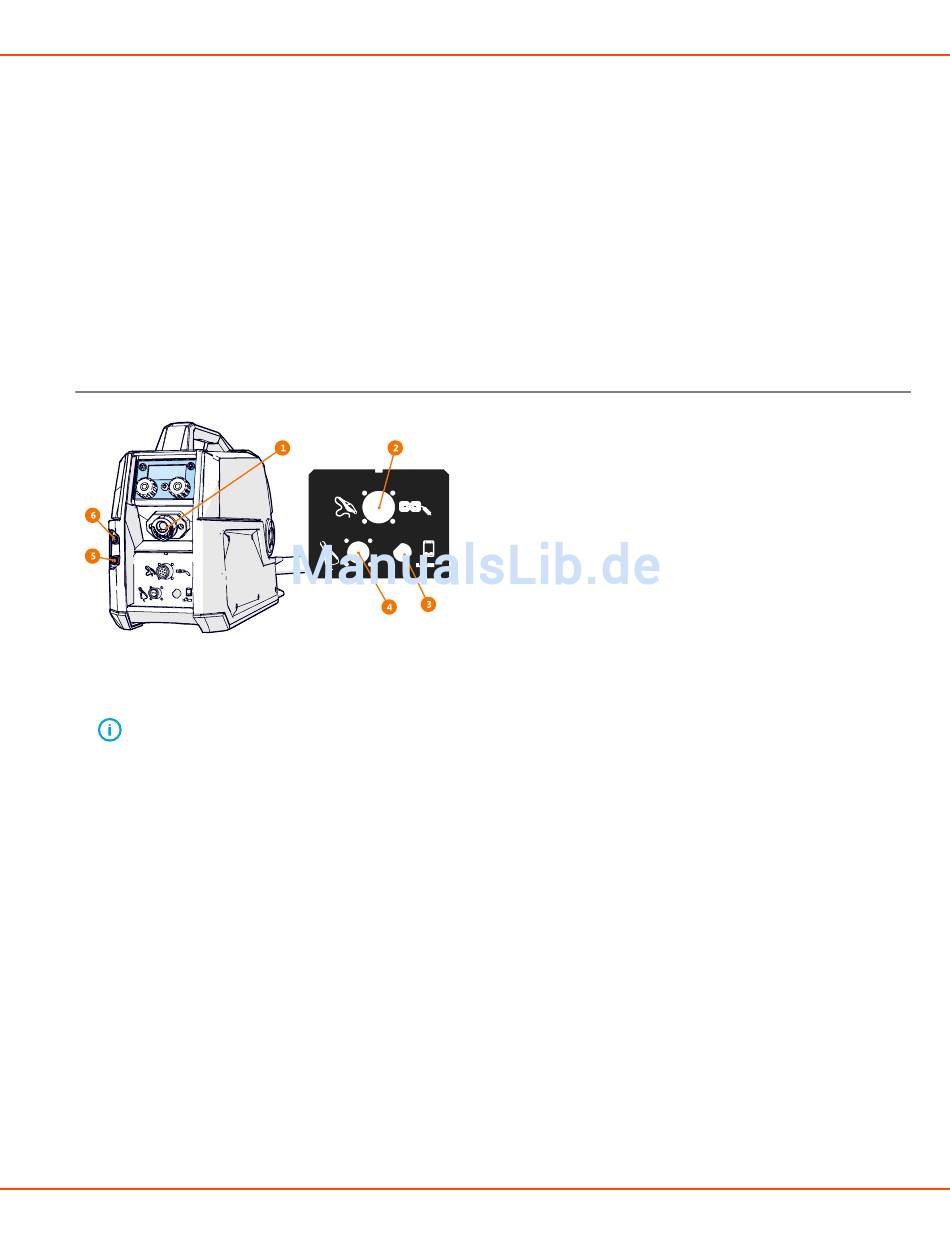

Externe Komponentenanschlüsse
1. Kemppi Brenneradapter
Für den Anschluss des Schweißbrenners.
Hinweis:
Der Kemppi Brenneradapter ist im Lieferumfang des Drahtvorschubs enthalten.
2. Zwischendrahtvorschub
Steuerung eines optionalen SuperSnake Zwischendrahtvorschubs oder eines motorisierten
Schweißbrenners.
3. Fernregelung
Stellt eine Verbindung mit Fernreglern her (Control Pad). Sorgt für eine Strom- und Datenverbindung mit
12 V Spannung.
4. Spannungssensorik
Stellt eine Verbindung zum Werkstück her und misst die Lichtbogenspannung in Echtzeit.
5. Kühlmittelausgang
Versorgt den Schweißbrenner mit kühlem Kühlmittel.
6. Kühlmitteleingang
Eingang für erhitztes Kühlmittel vom Schweißbrenner.
BEDIENUNGSANLEITUNG | DE
Installation der Kabel
19
2.2 Systemstruktur
on page 51.
©
