X8 MIG WELDER
3. USB-Anschluss
Schließen Sie einen USB-Stick an, um Schweißverfahren (WPS) oder Wise-Funktionen in die Stromquelle
zu laden oder die Firmware zu aktualisieren, falls keine WLAN-Verbindung verfügbar ist.
4. Control Pad-Anschluss
Schließen Sie das Control Pad mit einem Kabel an die Stromquelle an, um dessen Batterie zu laden oder
um es im kabelgebundenen Modus zu nutzen.
5. Frontpanel
6. Frontpanelverriegelung
Ziehen Sie an der Verriegelung, um das Frontpanel zu öffnen und an den Kühlmittelbehälter zu gelangen.
7. Taste für Kühlmittelkreislauf
Drücken Sie die Taste, um Kühlmittel durch das System zu pumpen.

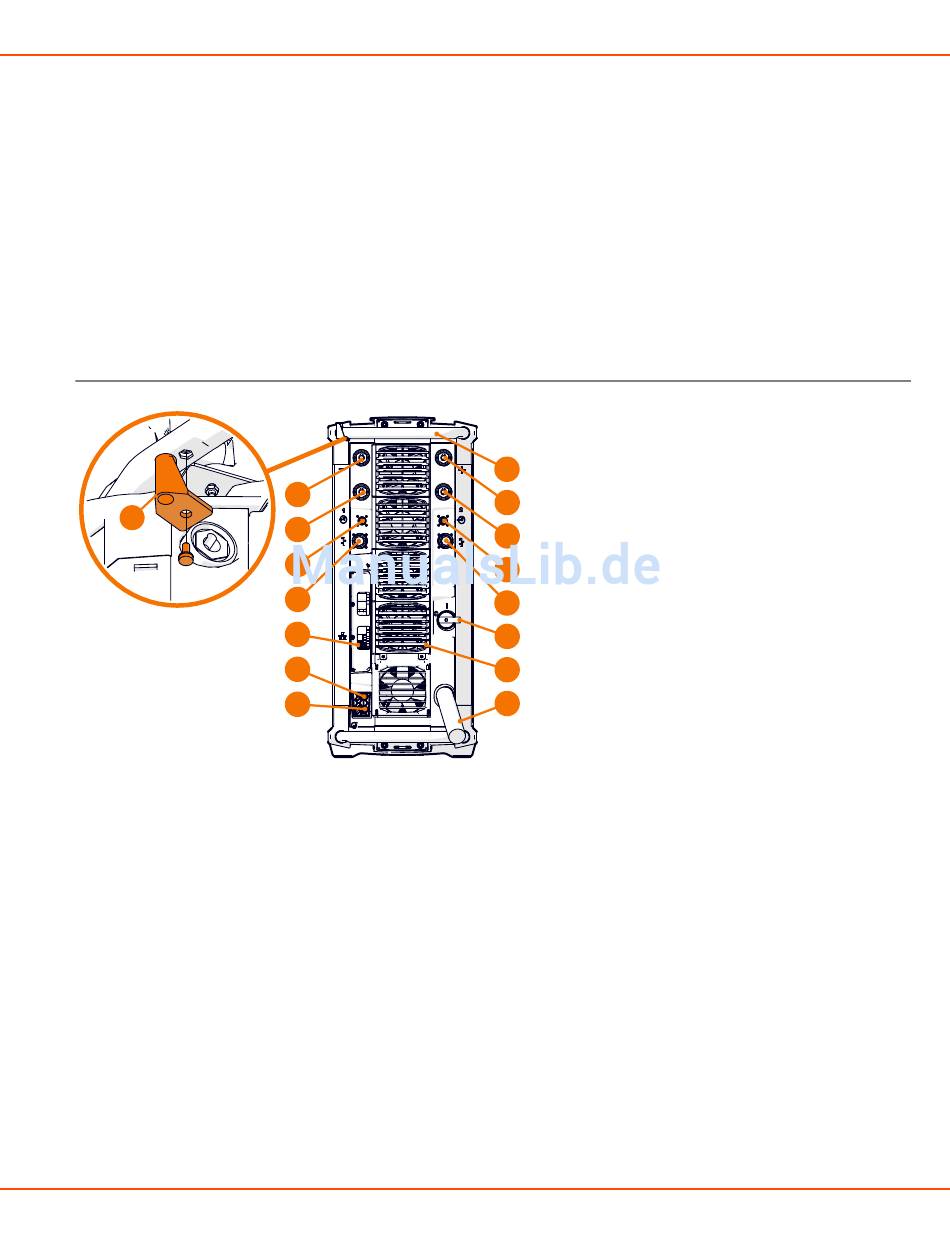

Hinten
12
1. Transportgriff
2. Schweißkabelanschlüsse (Pluspol)
3. Massekabelanschlüsse (Minuspol)
4. Messkabelanschlüsse
Anschlüsse für Drahtvorschub 1 auf der linken Seite und für Drahtvorschub 2 auf der rechten Seite der
Stromquelle.
5. Steuerkabelanschlüsse
Anschlüsse für Drahtvorschub 1 auf der linken Seite und für Drahtvorschub 2 auf der rechten Seite der
Stromquelle.
6. Ethernet-Anschluss
7. Ein-/Aus-Schalter
8. Ausgang für Kühlmittelschlauch
9. Eingang für Kühlmittelschlauch
10. Rückpanel
BEDIENUNGSANLEITUNG | DE
3
3
4
5
6
8
9
12
1
2
2
4
5
7
10
11
2.2 Systemstruktur
©
