Fig. 7
7
50 international
6
D
C

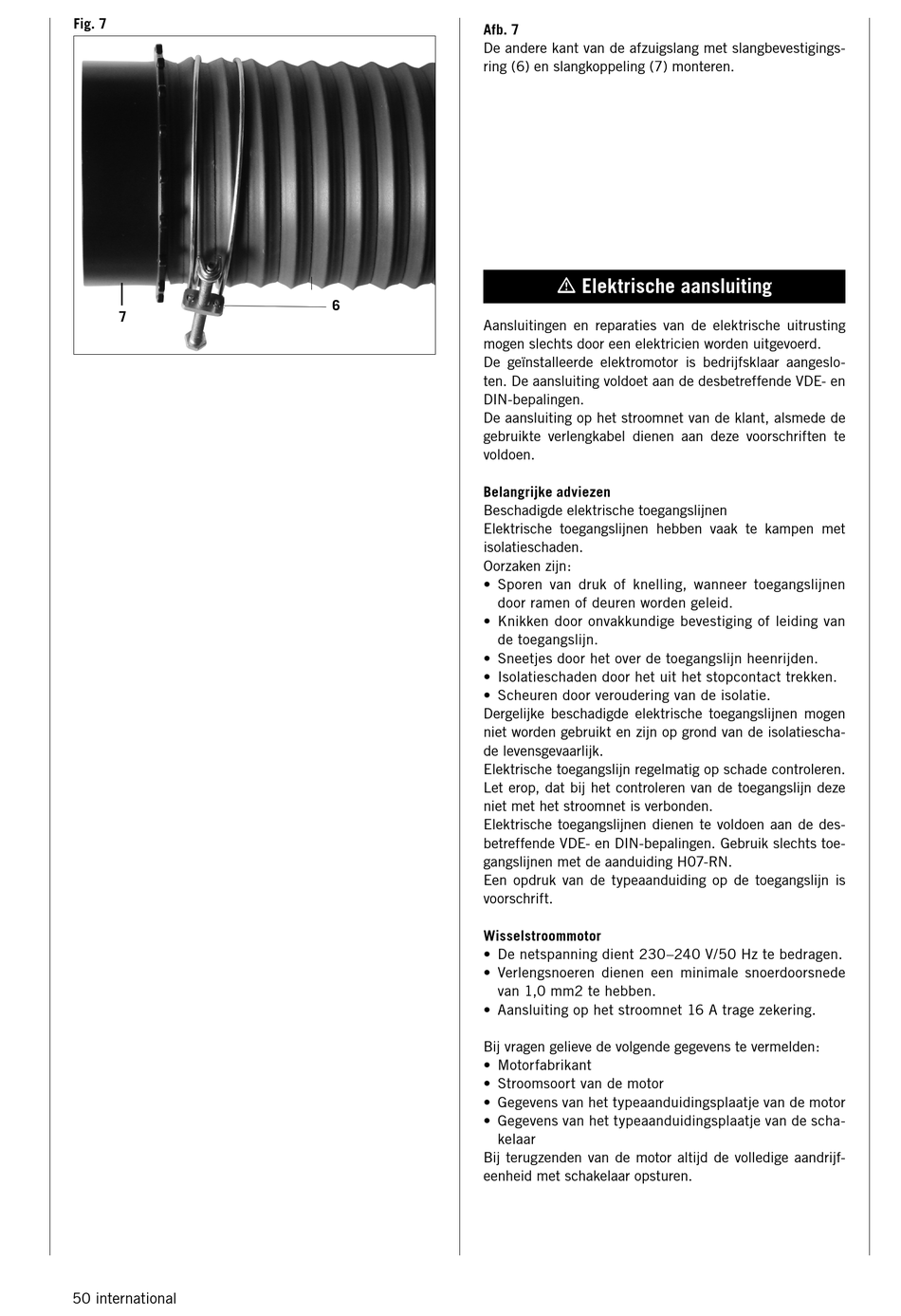

Afb. 7
De andere kant van de afzuigslang met slangbevestigings-
ring (6) en slangkoppeling (7) monteren.
m Elektrische aansluiting
Aansluitingen en reparaties van de elektrische uitrusting
mogen slechts door een elektricien worden uitgevoerd.
De geïnstalleerde elektromotor is bedrijfsklaar aangeslo-
ten. De aansluiting voldoet aan de desbetreffende VDE- en
DIN-bepalingen.
De aansluiting op het stroomnet van de klant, alsmede de
gebruikte verlengkabel dienen aan deze voorschriften te
voldoen.
Belangrijke adviezen
Beschadigde elektrische toegangslijnen
Elektrische toegangslijnen hebben vaak te kampen met
isolatieschaden.
Oorzaken zijn:
• Sporen van druk of knelling, wanneer toegangslijnen
door ramen of deuren worden geleid.
• Knikken door onvakkundige bevestiging of leiding van
de toegangslijn.
• Sneetjes door het over de toegangslijn heenrijden.
• Isolatieschaden door het uit het stopcontact trekken.
• Scheuren door veroudering van de isolatie.
Dergelijke beschadigde elektrische toegangslijnen mogen
niet worden gebruikt en zijn op grond van de isolatiescha-
de levensgevaarlijk.
Elektrische toegangslijn regelmatig op schade controleren.
Let erop, dat bij het controleren van de toegangslijn deze
niet met het stroomnet is verbonden.
Elektrische toegangslijnen dienen te voldoen aan de des-
betreffende VDE- en DIN-bepalingen. Gebruik slechts toe-
gangslijnen met de aanduiding H07-RN.
Een opdruk van de typeaanduiding op de toegangslijn is
voorschrift.
Wisselstroommotor
• De netspanning dient 230–240 V/50 Hz te bedragen.
• Verlengsnoeren dienen een minimale snoerdoorsnede
van 1,0 mm2 te hebben.
• Aansluiting op het stroomnet 16 A trage zekering.
Bij vragen gelieve de volgende gegevens te vermelden:
• Motorfabrikant
• Stroomsoort van de motor
• Gegevens van het typeaanduidingsplaatje van de motor
• Gegevens van het typeaanduidingsplaatje van de scha-
kelaar
Bij terugzenden van de motor altijd de volledige aandrijf-
eenheid met schakelaar opsturen.
