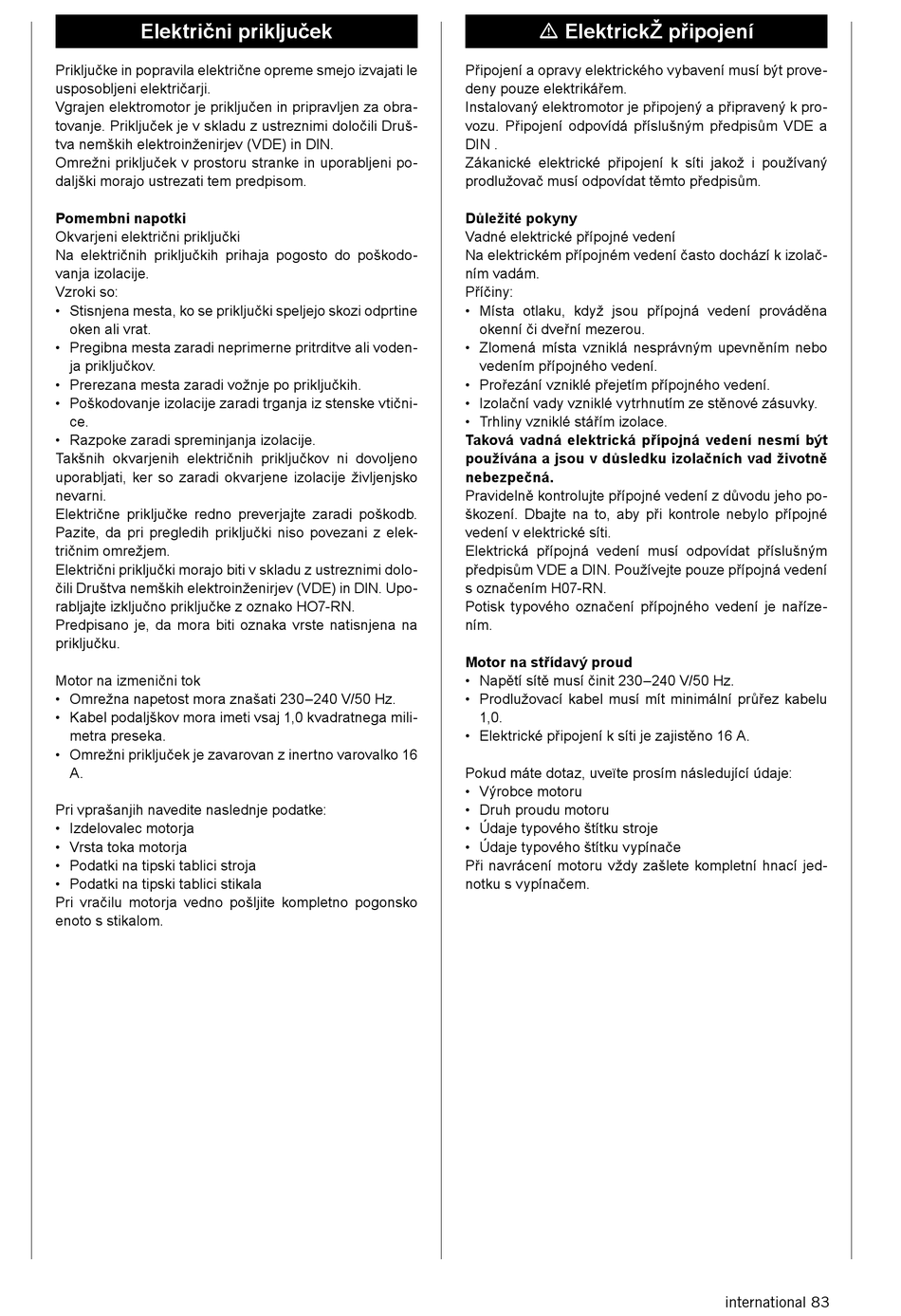

Električni priključek
Priključke in popravila električne opreme smejo izvajati le
usposobljeni električarji.
Vgrajen elektromotor je priključen in pripravljen za obra-
tovanje. Priključek je v skladu z ustreznimi določili Druš-
tva nemških elektroinženirjev (VDE) in DlN.
Omrežni priključek v prostoru stranke in uporabljeni po-
daljški morajo ustrezati tem predpisom.
Pomembni napotki
Okvarjeni električni priključki
Na električnih priključkih prihaja pogosto do poškodo-
vanja izolacije.
Vzroki so:
• Stisnjena mesta, ko se priključki speljejo skozi odprtine
oken ali vrat.
• Pregibna mesta zaradi neprimerne pritrditve ali voden-
ja priključkov.
• Prerezana mesta zaradi vožnje po priključkih.
• Poškodovanje izolacije zaradi trganja iz stenske vtični-
ce.
• Razpoke zaradi spreminjanja izolacije.
Takšnih okvarjenih električnih priključkov ni dovoljeno
uporabljati, ker so zaradi okvarjene izolacije življenjsko
nevarni.
Električne priključke redno preverjajte zaradi poškodb.
Pazite, da pri pregledih priključki niso povezani z elek-
tričnim omrežjem.
Električni priključki morajo biti v skladu z ustreznimi dolo-
čili Društva nemških elektroinženirjev (VDE) in DlN. Upo-
rabljajte izključno priključke z oznako HO7-RN.
Predpisano je, da mora biti oznaka vrste natisnjena na
priključku.
Motor na izmenični tok
• Omrežna napetost mora znašati 230–240 V/50 Hz.
• Kabel podaljškov mora imeti vsaj 1,0 kvadratnega mili-
metra preseka.
• Omrežni priključek je zavarovan z inertno varovalko 16
A.
Pri vprašanjih navedite naslednje podatke:
• Izdelovalec motorja
• Vrsta toka motorja
• Podatki na tipski tablici stroja
• Podatki na tipski tablici stikala
Pri vračilu motorja vedno pošljite kompletno pogonsko
enoto s stikalom.
m ElektrickŽ připojení
Připojení a opravy elektrického vybavení musí být prove-
deny pouze elektrikářem.
Instalovaný elektromotor je připojený a připravený k pro-
vozu. Připojení odpovídá příslušným předpisům VDE a
DIN .
Zákanické elektrické připojení k síti jakož i používaný
prodlužovač musí odpovídat těmto předpisům.
Důležité pokyny
Vadné elektrické přípojné vedení
Na elektrickém přípojném vedení často dochází k izolač-
ním vadám.
Příčiny:
• Místa otlaku, když jsou přípojná vedení prováděna
okenní či dveřní mezerou.
• Zlomená místa vzniklá nesprávným upevněním nebo
vedením přípojného vedení.
• Prořezání vzniklé přejetím přípojného vedení.
• Izolační vady vzniklé vytrhnutím ze stěnové zásuvky.
• Trhliny vzniklé stářím izolace.
Taková vadná elektrická přípojná vedení nesmí být
používána a jsou v důsledku izolačních vad životně
nebezpečná.
Pravidelně kontrolujte přípojné vedení z důvodu jeho po-
škození. Dbajte na to, aby při kontrole nebylo přípojné
vedení v elektrické síti.
Elektrická přípojná vedení musí odpovídat příslušným
předpisům VDE a DIN. Používejte pouze přípojná vedení
s označením H07-RN.
Potisk typového označení přípojného vedení je naříze-
ním.
Motor na střídavý proud
• Napětí sítě musí činit 230–240 V/50 Hz.
• Prodlužovací kabel musí mít minimální průřez kabelu
1,0.
• Elektrické připojení k síti je zajistěno 16 A.
Pokud máte dotaz, uveïte prosím následující údaje:
• Výrobce motoru
• Druh proudu motoru
• Údaje typového štítku stroje
• Údaje typového štítku vypínače
Při navrácení motoru vždy zašlete kompletní hnací jed-
notku s vypínačem.
